создание самодельного аналогового синтезатора с 4 - мя (8-ю) голосами без микроконтроллера (1 онлайн
- Автор темы Dmeerev
- Дата начала
Для тех , кто ознакомился с последней схемой (VCА) .
Пусть вас не смущает , тот факт , что на управляющий вход модуля , подан сигнал "строб".
Это дело временное , ведь у нас ещё не реализован генератор огибающей " ADSR ", а такое включение , позволит , работать ВЦА в режиме клапана .
В данной ситуации мы сможем убрать , этот бесконечный сустейн с последней отпущенной ноты , не потеряв при этом портаменто ......
Пусть вас не смущает , тот факт , что на управляющий вход модуля , подан сигнал "строб".
Это дело временное , ведь у нас ещё не реализован генератор огибающей " ADSR ", а такое включение , позволит , работать ВЦА в режиме клапана .
В данной ситуации мы сможем убрать , этот бесконечный сустейн с последней отпущенной ноты , не потеряв при этом портаменто ......
Последнее редактирование:
Сигнал "Строб" в "последней схеме (VCA)" нас не смущает, смущает регулятор (ключ?) на транзисторе, который питается от "пилы" тонгенератора. Вы уверены, что это хорошее схемное решение? "Включить и выключить" прохождение сигнала ко входу ОУ ещё можно, но ведь нужно плавно управлять громкостью от ADSR, а схемка даже в "ключевом" режиме допускает прохождение через неё сигнала в "выключенном" состоянии на уровне - 15-20dB, сильно зависит от уровней входного сигнала и напряжения "строба", и настроить её совсем не просто, даже как ключ?
Мне не доводилось проектировать узлы синтизаторов - увы. Зато, доводилось проектировать узлы измерительной техники. Применяемая Вами схемотехника видится мне чересчур зависимой от наладочных работ, слишком "чувтвительной" к параметрам комплектующих, с низким коэффициентом повторяемости.
Мне не доводилось проектировать узлы синтизаторов - увы. Зато, доводилось проектировать узлы измерительной техники. Применяемая Вами схемотехника видится мне чересчур зависимой от наладочных работ, слишком "чувтвительной" к параметрам комплектующих, с низким коэффициентом повторяемости.
Это, без сомнения, похвально, однако, предложенный способ управления громкостью обладает рядом существенных недостатков.

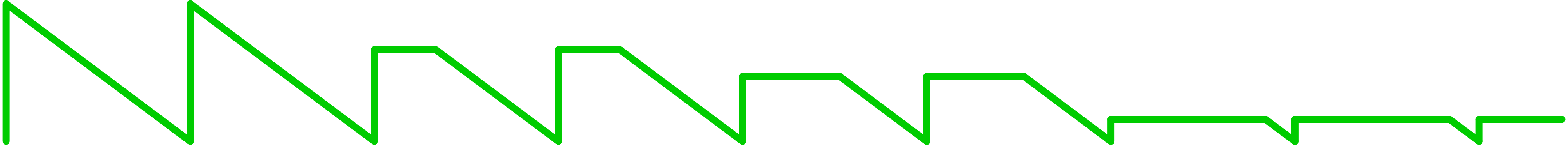

Он не меняет коэффициент передачи звена, а "обрезает" сигал "сверху", примерно так:
И в результате, при уменьшении громкости, возрастает количество нечётных гармоник (а их в "пиле" и без того, достаточно), которых небыло в неослабленном сигнале.
Такой способ подошел бы для прямоугольного сигнала (вероятно, он от туда и "перекачевал" в Ваш "синт"), но никак не для "треугольника" и "пилы".
Он не меняет коэффициент передачи звена, а "обрезает" сигал "сверху", примерно так:
И в результате, при уменьшении громкости, возрастает количество нечётных гармоник (а их в "пиле" и без того, достаточно), которых небыло в неослабленном сигнале.
Такой способ подошел бы для прямоугольного сигнала (вероятно, он от туда и "перекачевал" в Ваш "синт"), но никак не для "треугольника" и "пилы".
Вы легко можете увидеть её на эмиттерном резисторе Вашей VCA при помощи осциллографа.Ух , какие страшные картины вы рисуете ......Похоже на стрижку налысо ....
Всем категорический привет. Добавил к предыдущим схемам предоставленный уважаемым Кобом VCA, все, вроде бы, пашет как надо.
Здравствуйте Владимир .
К сожалению в данный момент , нет возможности вести переписку .
И хоть у меня для вас много новостей , нужно подождать пару дней .
Когда освобожусь , то сам напишу сюда .......
А пока , всех благ , и до связи ......
К сожалению в данный момент , нет возможности вести переписку .
И хоть у меня для вас много новостей , нужно подождать пару дней .
Когда освобожусь , то сам напишу сюда .......
А пока , всех благ , и до связи ......

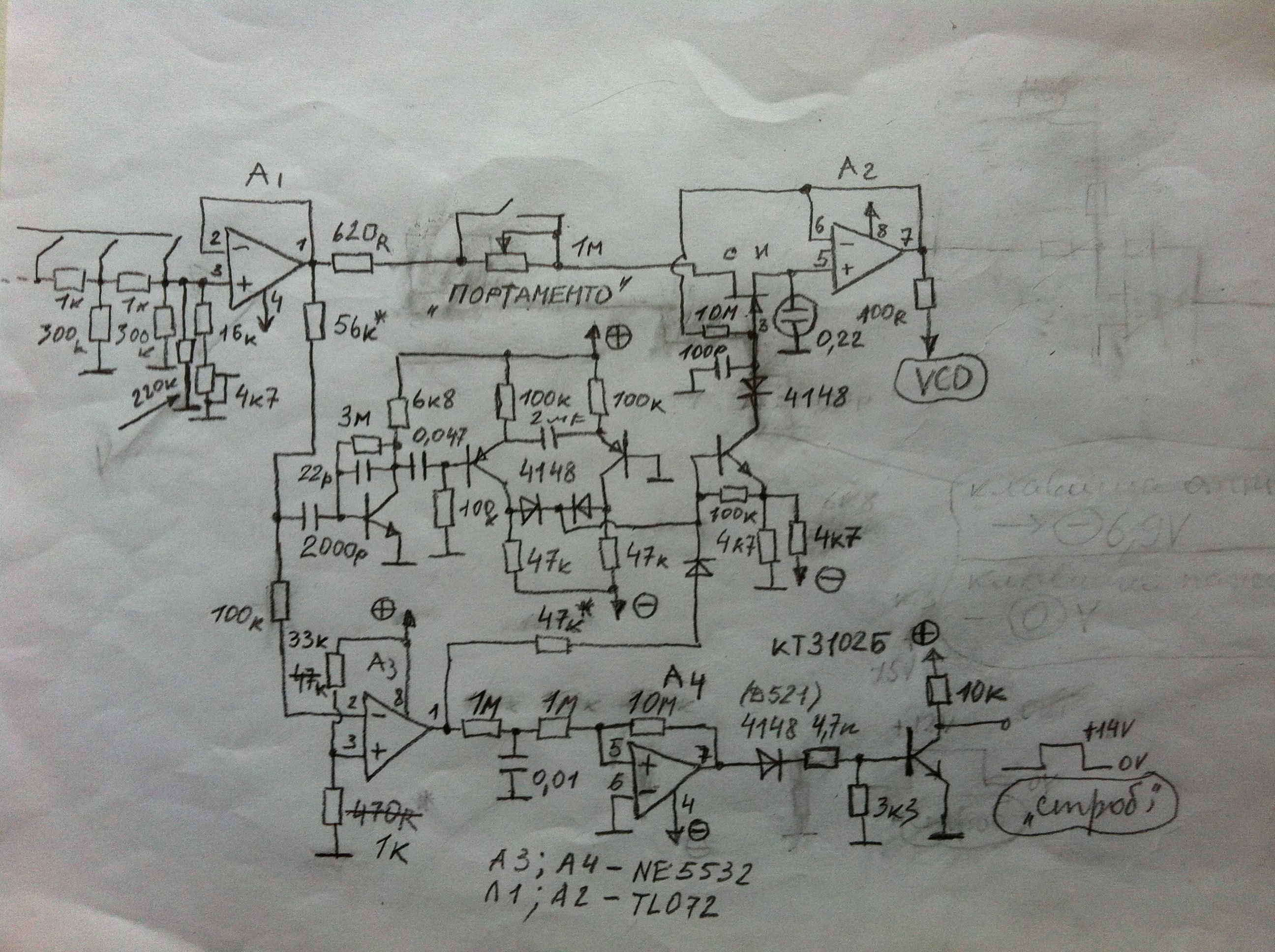

Ну вот очередной , доработанный , отруленный вариант клавиатурного блока , который больше меняться не должен ......
Прошу прощения , за качество рисунка , бумага на исходе ......
Вопросы ?
Прошу прощения , за качество рисунка , бумага на исходе ......
Вопросы ?
Супер-полезная статья .....
secretlifeofsynthesizers.com
A look at the VCO's of some famous analog synthesizers.
A photographic tour around the VCO's inside some famous vintage analog synthesizers.
secretlifeofsynthesizers.com
Ну что ? Всем привет , кому не спится .....------ Продолжаем разговор .
Вернее , продолжаем наше движение в перёд , хотя иногда кажется что " в зад", ну да ладно ......
Но мы не ищем лёгких путей , главное что движение наше----- неотвратимо ........
И так , что у нас сегодня (на обед) ? ----А это то , что многие называют , "генератором волновых форм ) .
Хотя по сути , какой это генератор , если сам ничего не генерирует , а только преобразовывает одно , в другое , Вернее то , что сгенерировал VCO , в нашем случае , пилу , в другие волновые формы .......
И потому , я его называю : " Преобразователем волновых форм".....
Ну тогда , так и запишем ....

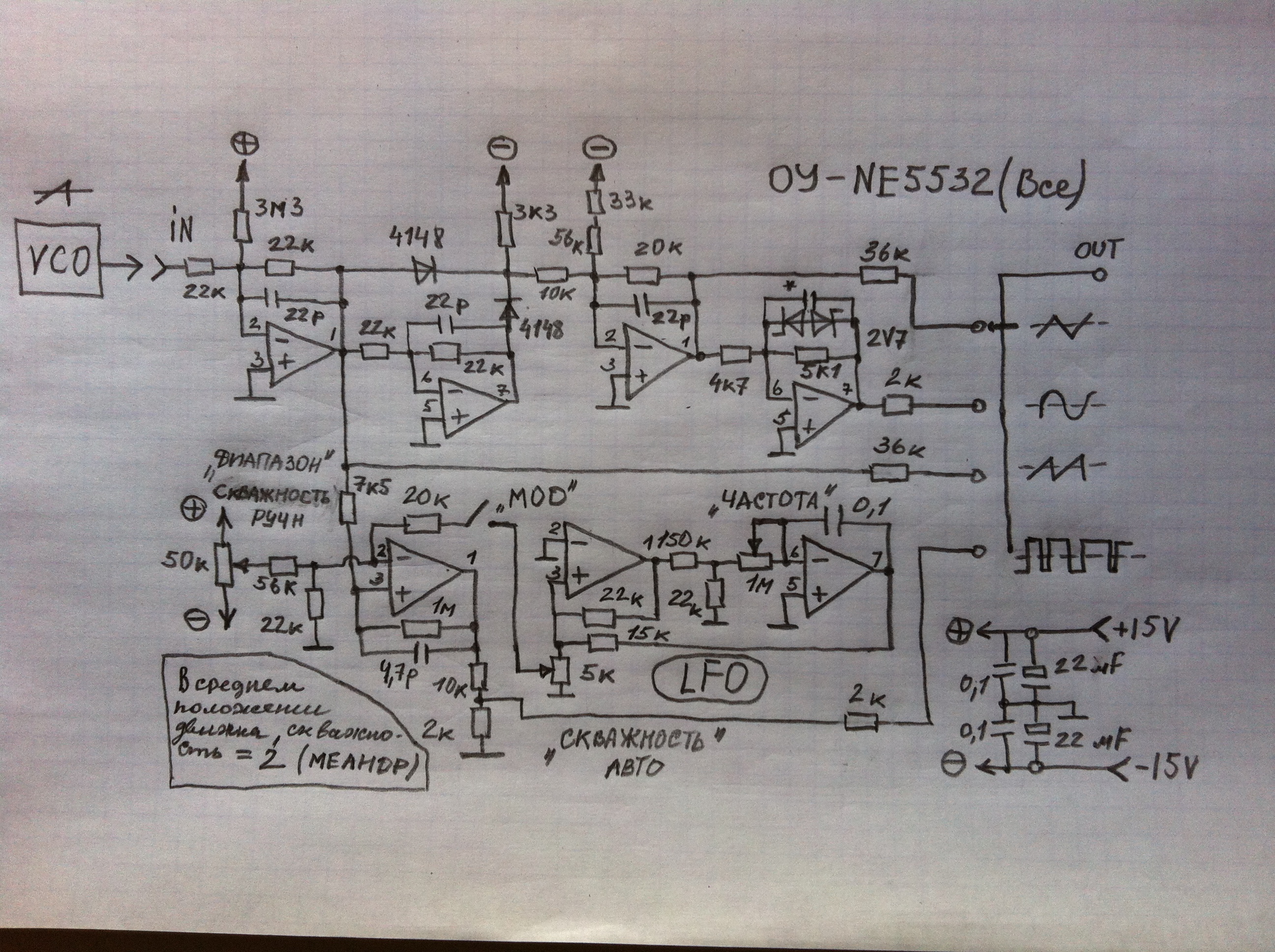

Ну вот она , схема , уже отруленная и готовая к употреблению ....
Параметры :
Волновых форм ---- 4 : Пила ; Треугольник ; Синус ; Прямоугольная с изменяемой скважностью
+ Широтно-- импульсный модулятор (в народе , называемый PWМ) .........
Короче , полный набор "аналоговых удовольствий"....
Прошу к столу ......
Да , и ещё , Особенность данной схемы в том что все волновые формы , имеют симметричный "выхлоп , относительно источника питания , иными словами , работают через ---0 .....
------ Продолжаем разговор .Вернее , продолжаем наше движение в перёд , хотя иногда кажется что "
......Но мы не ищем лёгких путей , главное что движение наше----- неотвратимо ........
И так , что у нас сегодня (на обед)
? ----А это то , что многие называют , "генератором волновых форм ) .Хотя по сути , какой это генератор , если сам ничего не генерирует , а только преобразовывает одно , в другое , Вернее то , что сгенерировал VCO , в нашем случае , пилу , в другие волновые формы .......
И потому , я его называю : " Преобразователем волновых форм".....
Ну тогда , так и запишем ....
Ну вот она , схема , уже отруленная и готовая к употреблению ....
Параметры :
Волновых форм ---- 4 : Пила ; Треугольник ; Синус ; Прямоугольная с изменяемой скважностью
+ Широтно-- импульсный модулятор (в народе , называемый PWМ) .........
Короче , полный набор "аналоговых удовольствий"....
Прошу к столу
......Да , и ещё , Особенность данной схемы в том что все волновые формы , имеют симметричный "выхлоп , относительно источника питания , иными словами , работают через ---0 .....
Последнее редактирование:
Всем привет , кому интересно .

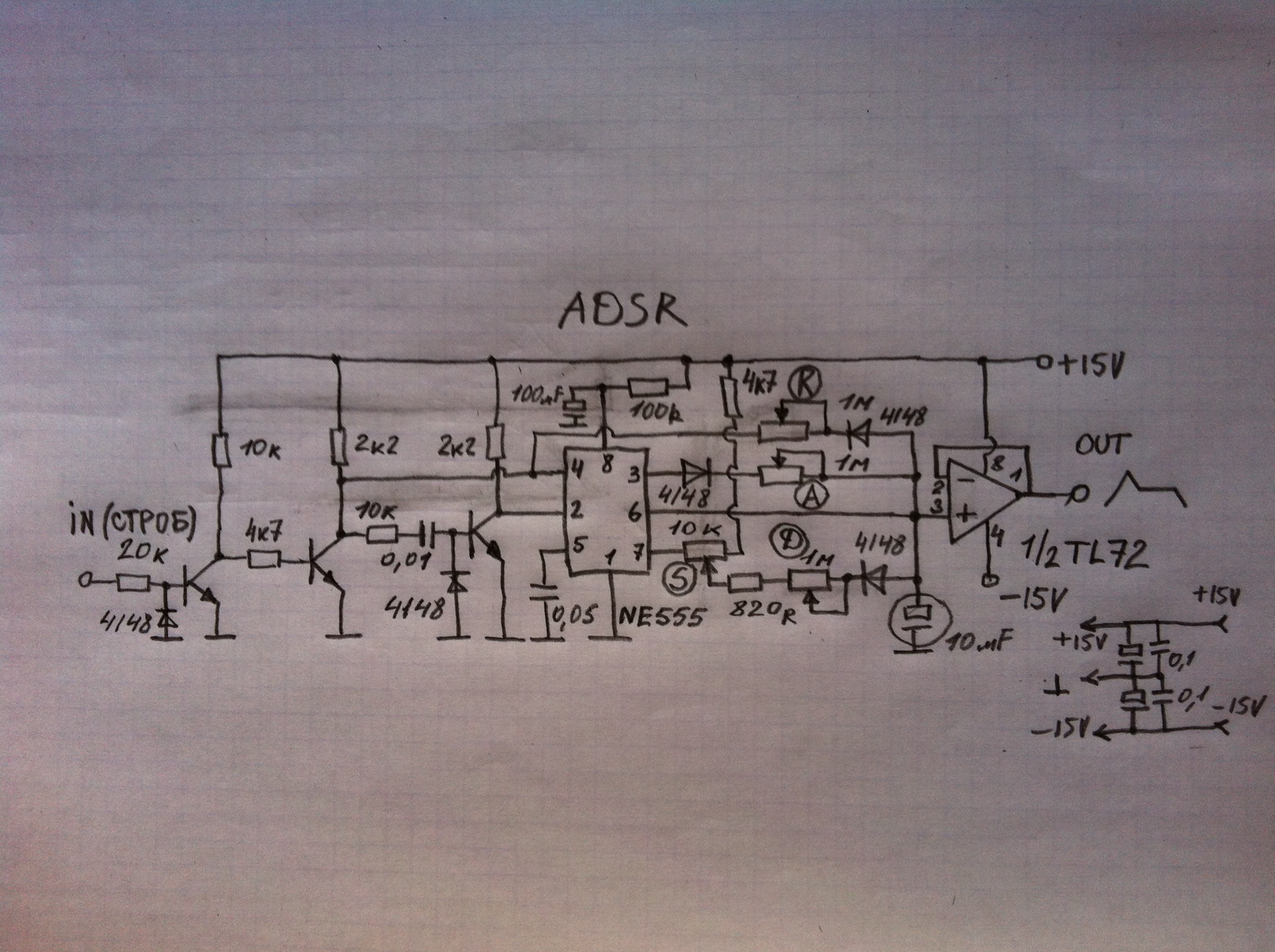

Как и обещал -----схема : Генератора огибающей . (в народе ADSR) .......
Схема известная , ничего особенного , но довольно шустрая и без спец деталей .
После небольшой рулёжки базовой схемы , стала соответствовать довольно жёстким требованиям ,
которые позволяют, получить достойный результат в работе .....
В основе лежит 555-й таймер , ну в общем там всё видно ......
Да , все регуляторы на схеме , логарифмические , а все транзисторы : 2n3904 .
Как и обещал -----схема : Генератора огибающей . (в народе ADSR)
.......Схема известная , ничего особенного , но довольно шустрая и без спец деталей .
После небольшой рулёжки базовой схемы , стала соответствовать довольно жёстким требованиям ,
которые позволяют, получить достойный результат в работе .....
В основе лежит 555-й таймер , ну в общем там всё видно ......
Да , все регуляторы на схеме , логарифмические , а все транзисторы : 2n3904 .
Последнее редактирование:
Всем привет .
Ну , что там у нас на данный момент актуально ?

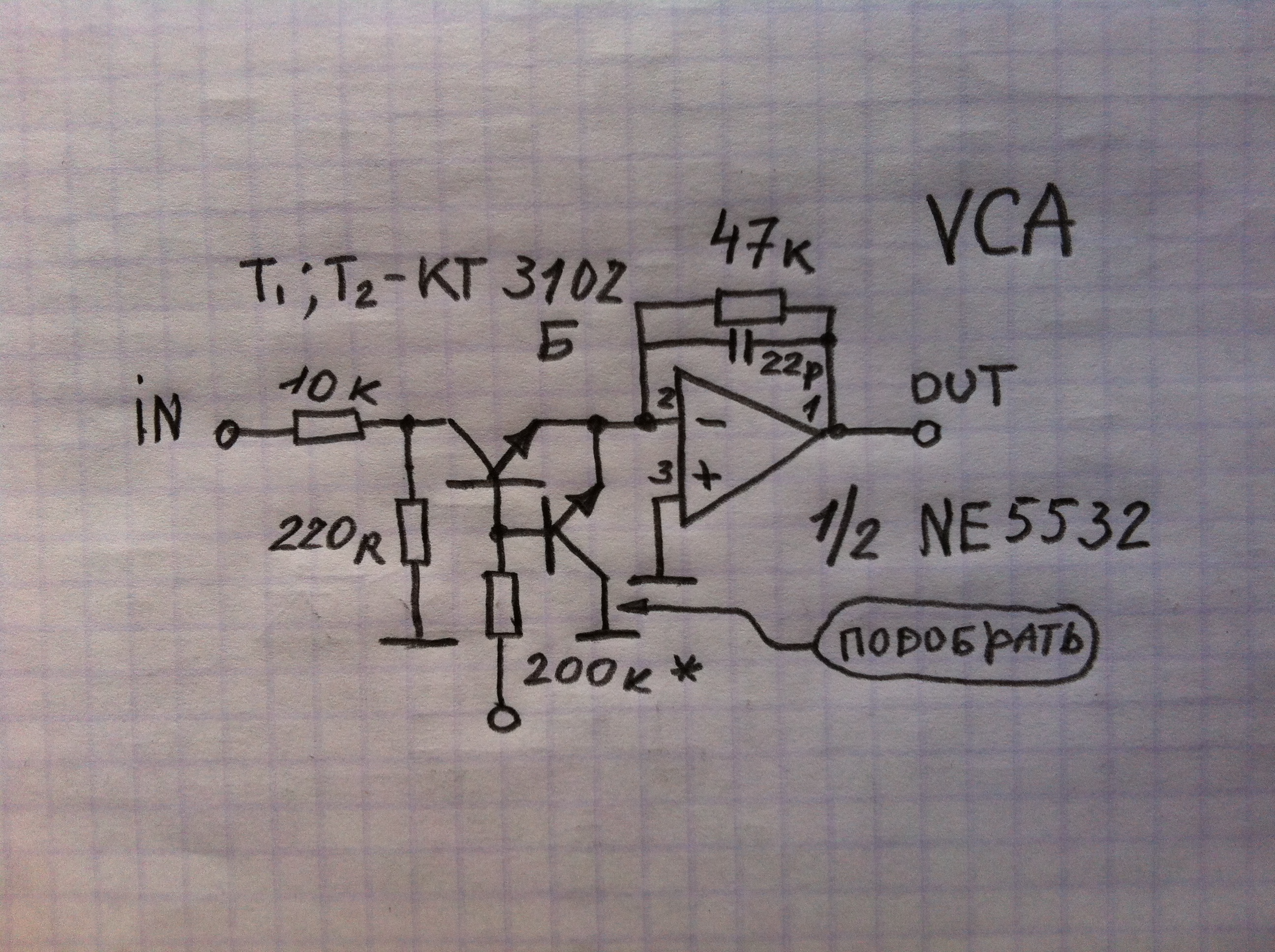

Так точно , последний , отруленный : Усилитель управляемый напряжением . (в народе --VCA ).....
Пришлось воспользоваться доработанным вариантом , в виду использования симметричных (двухполярных) волновых форм . Схема работает отлично , искажений , практически нет . Всё хорошо стыкуется с выше опубликованными модулями .
Подборку транзистора , хорошо контролировать по правильной пиле , на экране осциллографа .
Цепи питания не рисовал , там и так всё ясно .
Электролиты на входе и выходе , тоже , по необходимости .......
Всем удачной сборки .
До новых встреч .....
Ну , что там у нас на данный момент актуально ?
Так точно , последний , отруленный : Усилитель управляемый напряжением . (в народе --VCA )
.....Пришлось воспользоваться доработанным вариантом , в виду использования симметричных (двухполярных) волновых форм . Схема работает отлично , искажений , практически нет . Всё хорошо стыкуется с выше опубликованными модулями .
Подборку транзистора , хорошо контролировать по правильной пиле , на экране осциллографа .
Цепи питания не рисовал , там и так всё ясно .
Электролиты на входе и выходе , тоже , по необходимости .......
Всем удачной сборки .
До новых встреч .....
Последнее редактирование:
Да в общем-то не сложно . Просто сумматор , на одном ОУ .
Обычный ОУ, включённый инвертирующим усилителем ......

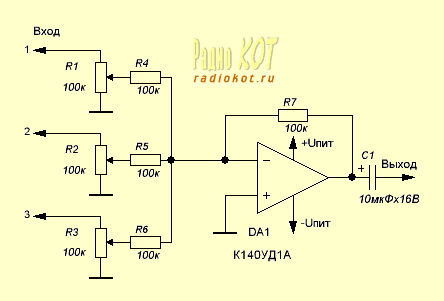

Ну вот подходящая схема :
Только нужно изменить номиналы переменных и всех остальных резисторов на 47-50 ком , добавить туда-же ещё один , такой-же канал , и сменить на более продвинутый ( например -ne 5532) операционник .
Ну а на входа , подать выходы с преобразователя волновых форм .
В дальнейшем после сумматора , будет включён фильтр .....
