Ленточный микрофон "АПЛ" (Алюминиевая-Поталевая-Лента) лента 0,2 микрона. (2 онлайн)

[Garin]

Я вам в личку сейчас скину трек мл,он тоже с поталью,тише просто намного так как магнитная система во много раз слабее...



[Garin]

Достигнуты минимальные сопротивления обмоток (на данном сердечнике) вторичная 0,5 мм провод,49 витков в один слой.Первичная обмотка 2 витка 1мм провод, 1.2 мГн,КТр-24,5 импеданс 600 Ом (для входного Z преда 3 кОм).



[Garin]

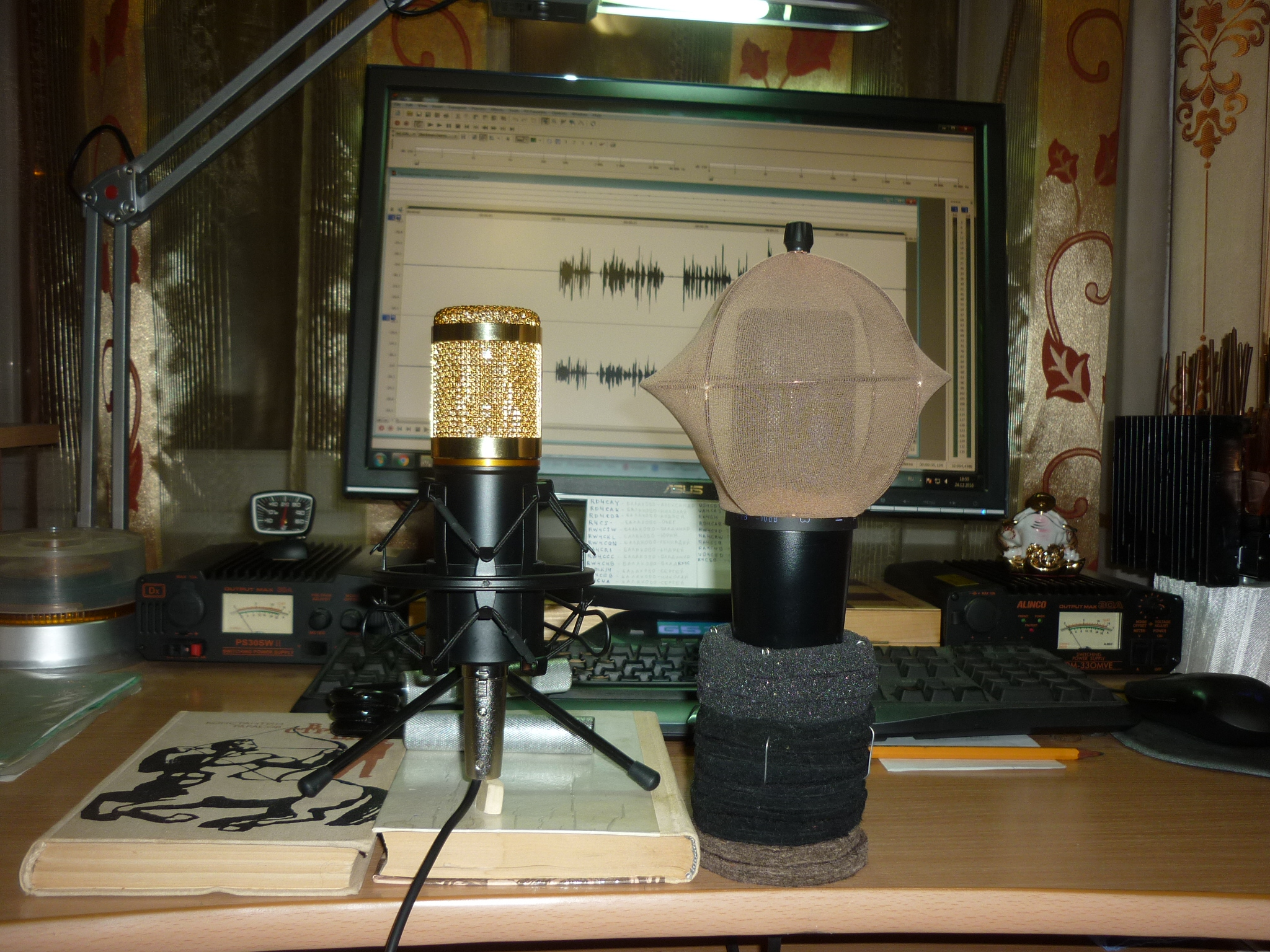

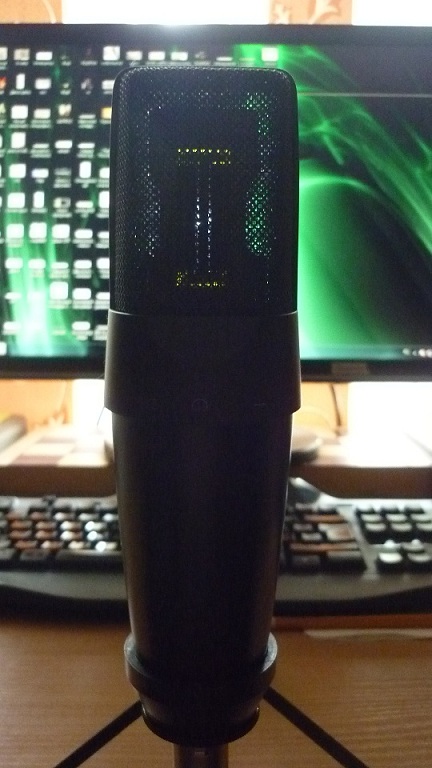

Ну можно и "художественное" фото под занавес темы



[Stephan Vasylyshyn]

@Garin, поздравляю с окончанием работы над експериментальным образцом!
Если он так и останется в единичном "неповторяемом" екземлпяре, тогда все ваши разработки канут в лету безвозвратно. Ну "подковал блоху", единственную... И что дальше?
А если ваш микрофон будет растиражирован, тогда он останется в музыке, истории и памяти пользователей.
Не стройте грезы о производственном тираже. Увы, это намного сложнее, чем вам кажется и практически пустая мечта. Разве что права на производство отдадите какому-нить "гольденбергу" и микрофон назовется его же именем.
Делайте с десяток образцов "хенд-мейд" и продайте в пользование специалистам, которые в студийной работе смогут оценить его достоиства и написать хотя бы авторитетное резюме для нашего рынка, для начала.
А в целом - поздравляю с "фотосессией", посвященной завершению работы над микрофоном!



[Garin]

@Stephan,-Спасибо!Спасибо огромное...
Веду переписку по поводу производства ими этого микрофона с нашей компанией...

Зря я ругал акустику помещения,основная вина за избыток низа,за эффект бочки,это провис ленты,чем он глубже(в пределах конечно ширины конусов магнитов) тем более правильный звук так как резонансы ленты уходят в инфранизкочастотную часть спектра,что кстати принципиально недостижимо в гофрированных лентах так как такая лента по сути пружина с кучей резонансов не устранимых провисом ленты,так как резонируют участки ленты по количеству гофр...
Вот пример правильного звучания в плане отсутствия собственных резонансов ленты.



[digilab2]

-присоединяюсь к поздравлениям
-тут that выпустил новую that1580 улучшенную 1570 , можно попробовать , хотя для вашего микрофона нужен
конечно коэн на 4-8 транзисторах в параллель , никак не добью на разновесе



[Garin]

@digilab2, -Спасибо! //Конечно очень интересно применить,то что вы считаете лучшим в данном случае...



[Boka]

Garin - если можно записать ,послушать ... звучание шипящих по спектру , то есть звучание шипящих - Ш, Ч, С , Ц короткое ...



[Garin]

@Boka, Запишу,в личку вам скину.// Готово.



[Boka]

БРАВО ...! Garin - читал на других форумах темы про Ваш микрофон ... все подробно , начиная с 2015 г ... . Пробуйте такой же тест в сравнении с другими микрофонами ... У Вас ЗВУК , КАК ОН ЕСТЬ ... еще раз БРАВО ! ...



[Garin]

@Boka, - Спасибо за высокую оценку!

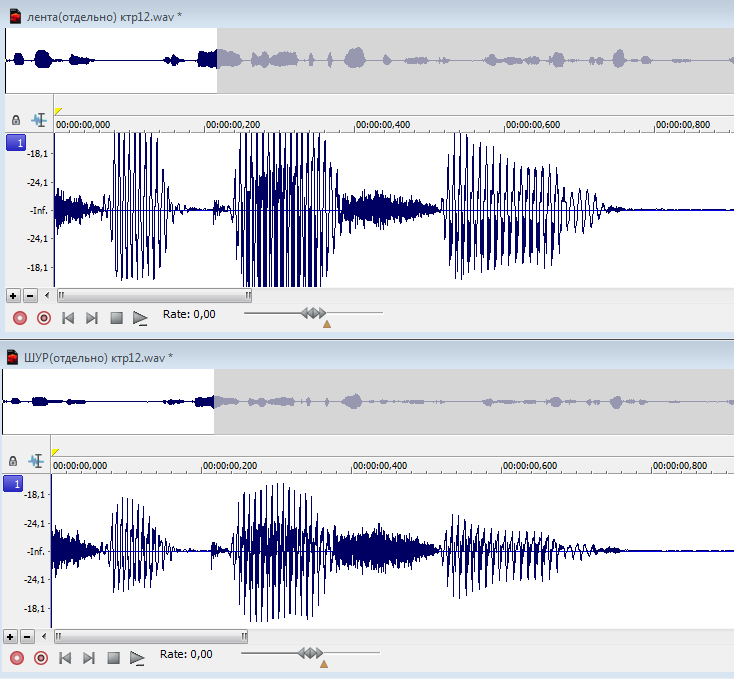

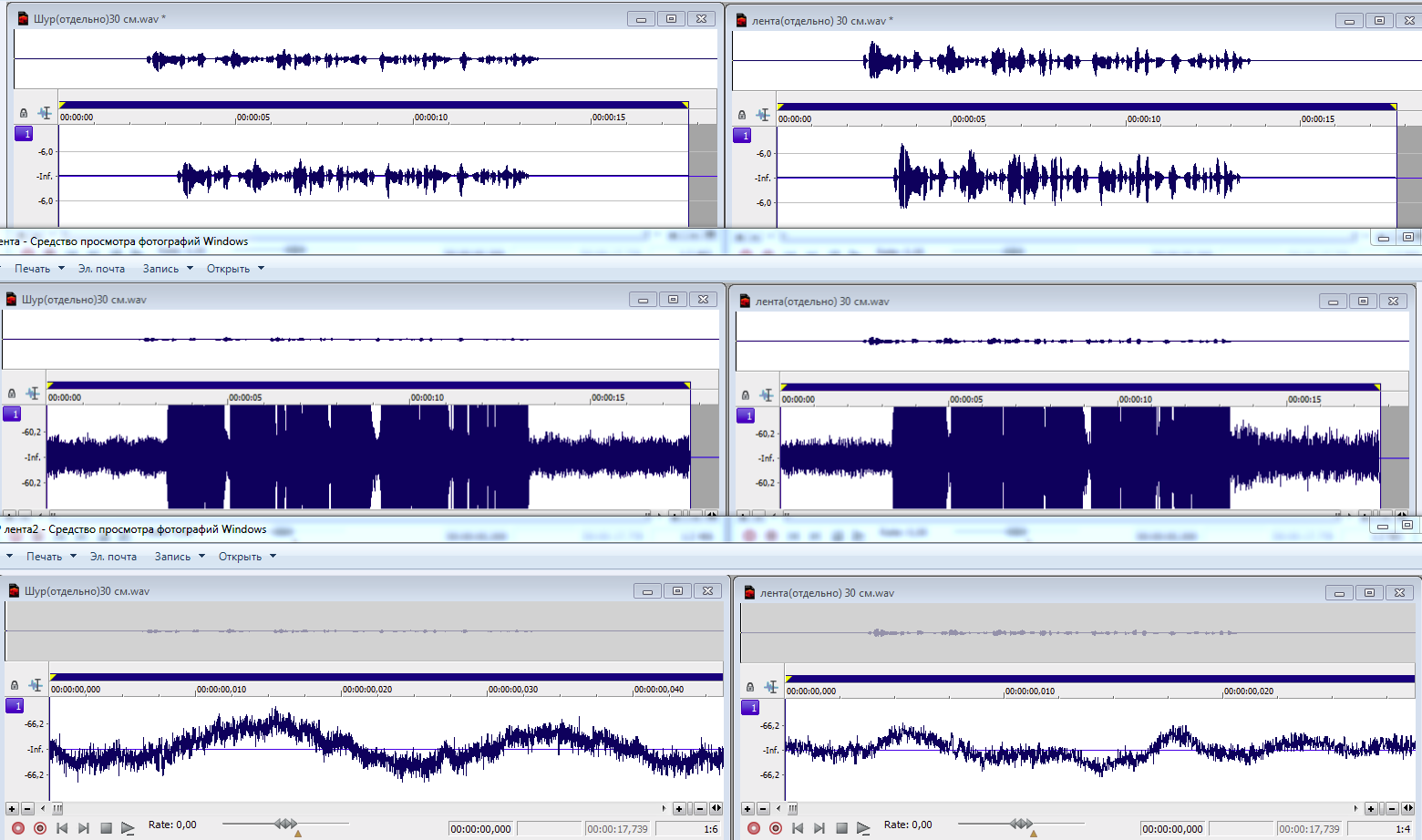

Небольшое сравнение по уровню с шур58 в одновременной записи.

По высоким:



[convex]

а реально продать рецепт серьезной фирме за рубеж? ну хотя бы за тыщ 300 баксов как минимум.



[Shadow spawn]

Сколько стоит заказать ?



[Garin]

Дождусь ответа от наших о выпуске этого микрофона,до конца года должны ответить.Потом будет видно по выше заданным вопросам...



[Garin]

По волнующему всех вопросу прочности ленты из потали снял небольшое видео
Не слишком удачное начало,но все что хотел,видно.
Хотелось бы не удлинять тему,почта: [email protected]



[sunet]

Как-то непонятно - задули насмерть, причем издалека, и тут же заключение - порвать ее практически невозможно...



[Garin]

Сантиметров 20 примерно,проверить только повторять,дул реально в полную силу,видно по полотенцу и по началу,когда от незначительных усилий падет массивный магнитопровод,если сделать покороче,чтобы из-за дуги не резалась лента углом подложки,то не порвал бы(с защитными сетками даже молчу)... Это второй ролик,в первом не было цели порвать



[convex]

@Garin, я, канеш, извиняюсь, но уверен, что микрофон в производство в количестве 2-3 штук, вы, может, и выдадите, но не раньше, чем лет так через 40. сравниваю с ленточником нашего же камрада Бурдукова, который продал уже половине форума без обсуждения на 100500 страниц. без обид, но следить за развитием вашего изобретения довольно утомительно. (просто я подписан на вашу тему). я желаю вам скорейшего завершения всех опытно-измерительных дел и, давайте уже, выпускайте! ну сколько можно уже, чесслово! только вот все уже закупятся к тому времени и вы можете опоздать.



[Garin]

@convex,Ваше замечание очень верно,но дело сдвинулось с мертвой точки.Я просто не особо преследую(преследовал) цель заработка этим проектом,(хотя конечно почему бы и нет) больше интересовали принципиальные вещи чтобы достичь наилучших результатов. Штучное производство дорого обходится,просто 2 конусных магнита из самого сильного неодима заказать уже 2т.р.цена конечная получается высокой,а закупать оптом все комплектующие,это довольно серьезно и требует больших вложений но удешевление себестоимости.В данное время дубль микрофона в пути в Санкт-Петербург на предприятие,на тестирование,исследование с целью как раз производства... Лично я (пока что) планирую сделать еще один,но вопрос с корпусом и трансформатором,заказал у наших,через 2 недели изготовят,если не сильно будут отличаться по параметрам от АВВшных сердечников,то можно ставить,ведь тоже не дело удорожание на 1500р просто из-за того,что приходится покупать целиком узо и извлекать сердечник...



[Garin]

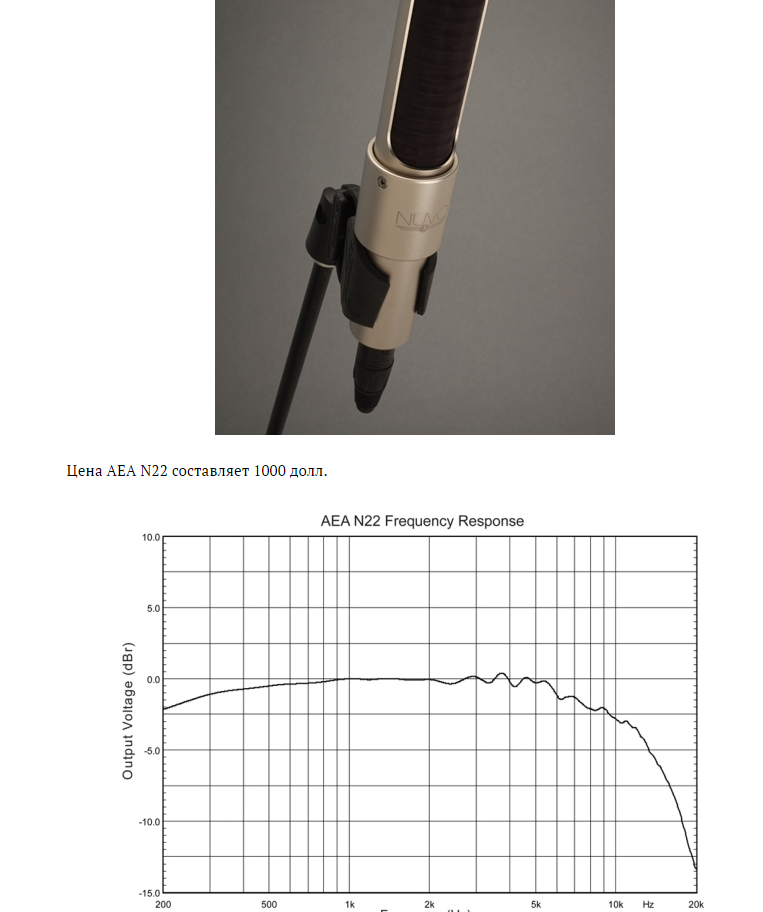

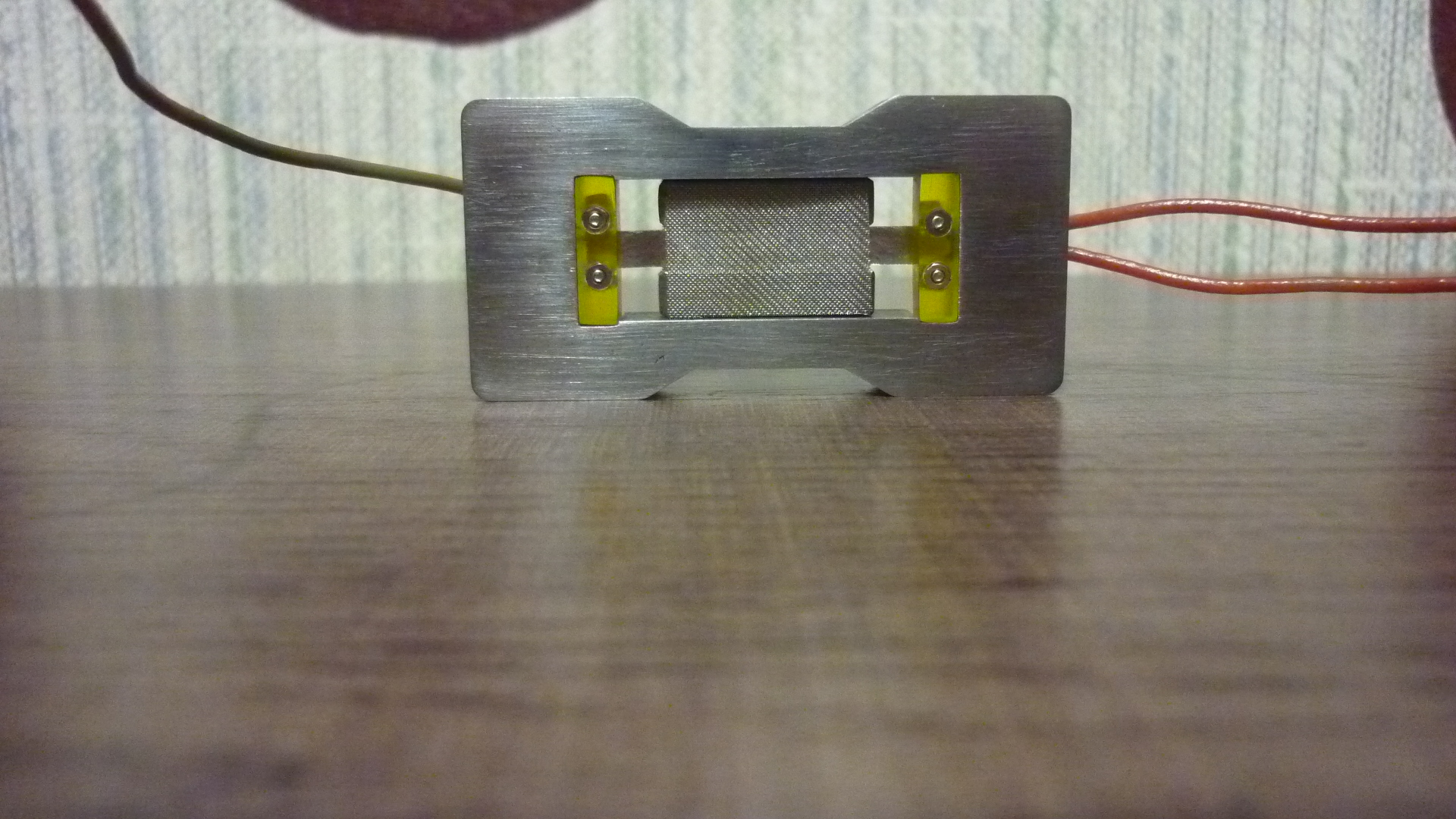

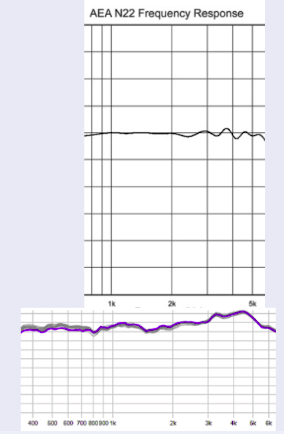

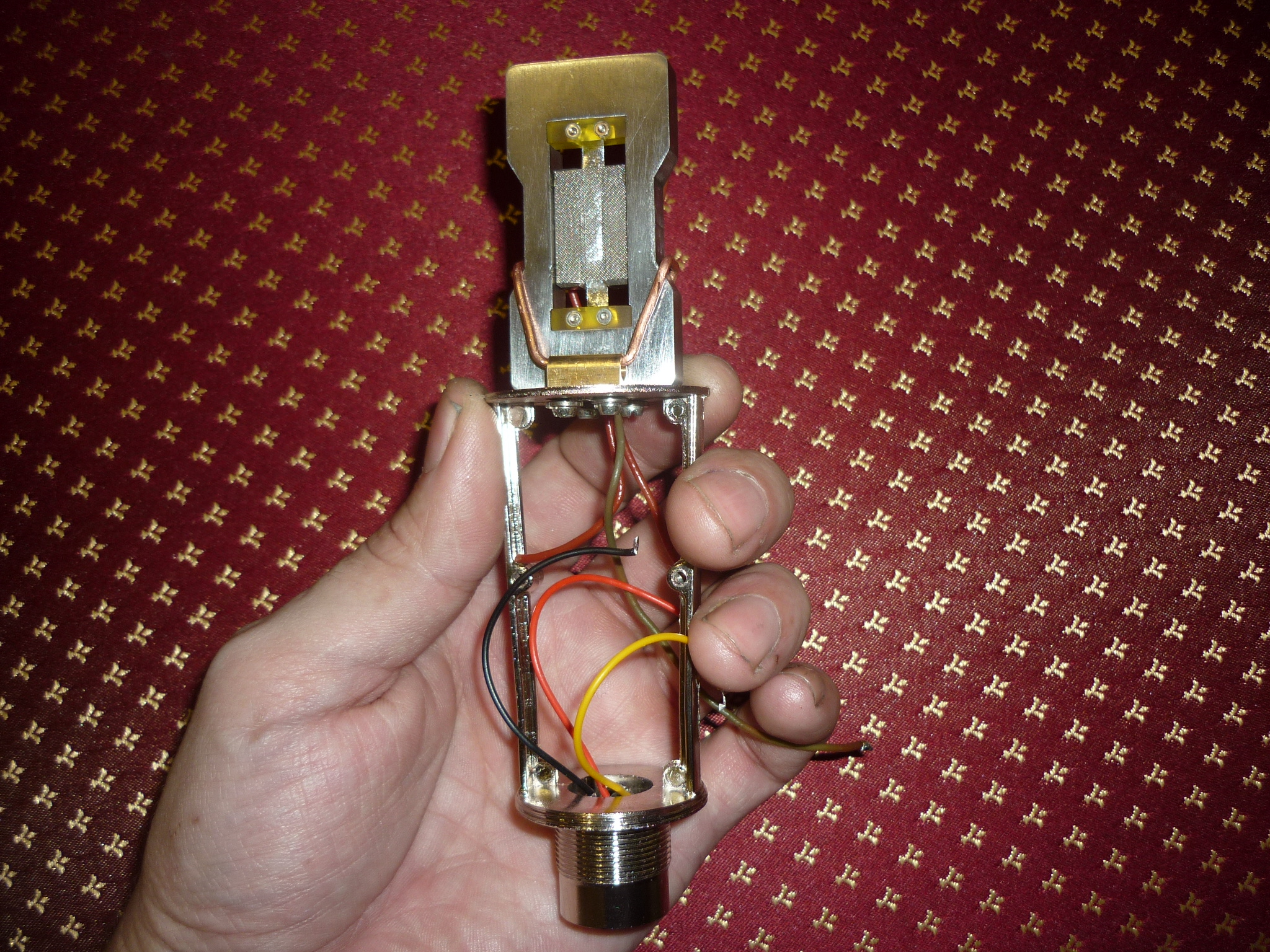

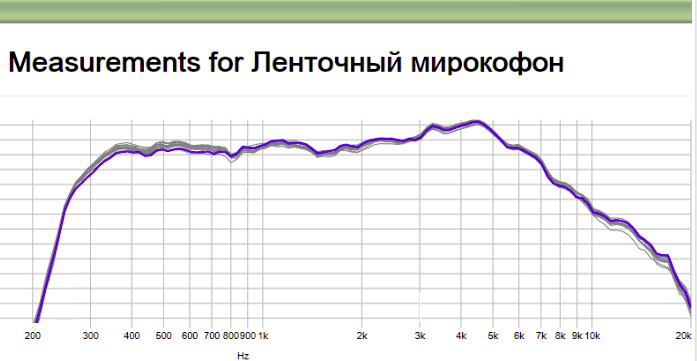

Готов вариант для реализации,пассивного ленточного микрофона с лентой из алюминиевой потали (этот для Балаково) такой вид микрофона будет в моем исполнении.Капсюль данного микрофона был сделан с С/Ш как у шур58,магниты длинной 2 см,не конусные,марки N45.Импеданс 600 Ом.Особенность этого микрофона в глубоком срезе низких частот по аналогии с микрофоном "AEA N22".АЧХ снята при индуктивности первичной обмотки 2,5 мГн,Приведено сравнение участков АЧХ до спада этого микрофона и "AEA N22" и АЧХ микрофона "AEA N22"



[sunet]

Однако с низами у этого мирокофона (судя по измерению) совсем плохо



[Garin]

Даже такая картинка дает избыток низов. Их добавить нет никаких проблем,в первичку можно намотать любую индуктивность,будет пропускать какой угодно низ,но вот беда,его избыток... Этот вариант наиболее интересен.К таким вариантам приходят и другие производители,не зря дал сравнение графиков с микрофоном "AEA N22" у него спад начинается даже раньше,как по высоким,так и по низким...



[sunet]

Интересно, почему так, Может измерения не те?



[Garin]

Дело в том,что у ленточников с направленностью "восьмерка" ярко выражен эффект близости,а АЧХ снимается наверно с расстояния источника в метр от микрофона,эффекта близости нет при таком расстоянии и график выглядит скудно по низам,но в реальном использовании микрофона,а это 15-40 см от микрофона происходит резкая компенсация эффектом близости низких частот... Получается,что если сделать график при снятии АЧХ с более далеким спадом по низким,то на самом деле в реальном использовании будет огромный избыток низких частот в сигнале с большой "горой" в ачх по низким.



[sunet]

Я вот никак не могу себе представить как использовать микрофон с восьмеркой...



[Garin]

Из стандартных способов применения наверняка вам известных нашел это:
""Двунаправленный микрофон, «восьмёрка», обладает намного большей чувствительностью как спереди, так и сзади, но по бокам уровень чувствиельности меньше. Уровень пространственного шума такой же, как и у однонаправленного. Данный вид микрофона применяется для улавливания звука от двух противоположных источников, например, вокального дуэта.
«Восьмёркой» называется диаграмма направленности, при которой микрофон одинаково чувствителен к сигналам, идущим спереди и сзади, и абсолютно нечувствителен к звуку, идущему с боков.
используются, в частности, для интервью, когда собеседники сидят напротив друг друга или для записи и озвучивания дуэтов;обеспечивают максимальную изоляцию при overhead-записи;применяются для стереозаписи по методу Блюмляйна (Blumlein), когда используются два скрещенных микрофона-«восьмёрки».""



[sunet]

Интервью я так записывал. Один раз. Больше не хочу! Подобные стереозаписи я не делаю... Так как этот микрофон использовать?



[Garin]

Это вопрос к тем кто использовал.В мире много ленточников продается с направленностью "восьмерка" и не только ленточников,кто покупает видимо знают зачем покупают.Мое мнение,это использовать можно как угодно,как и кардиоидный микрофон,только с большими перспективами чем у кардиоиды перечисленными выше.
Можно подождать,я думаю ответы и советы будут куда лучше,куда хуже и куда надо использовать "восьмерки"...



[garri]

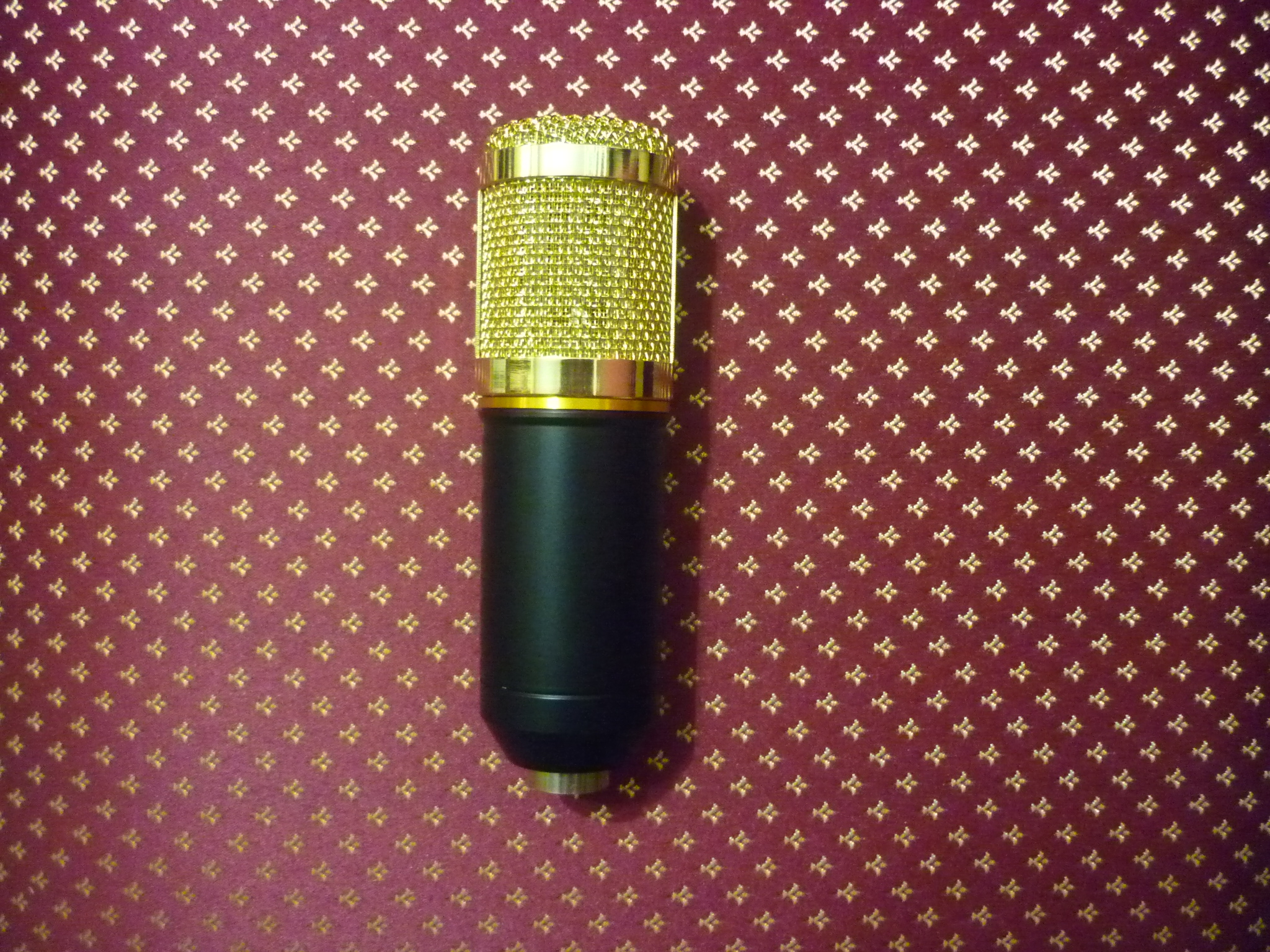

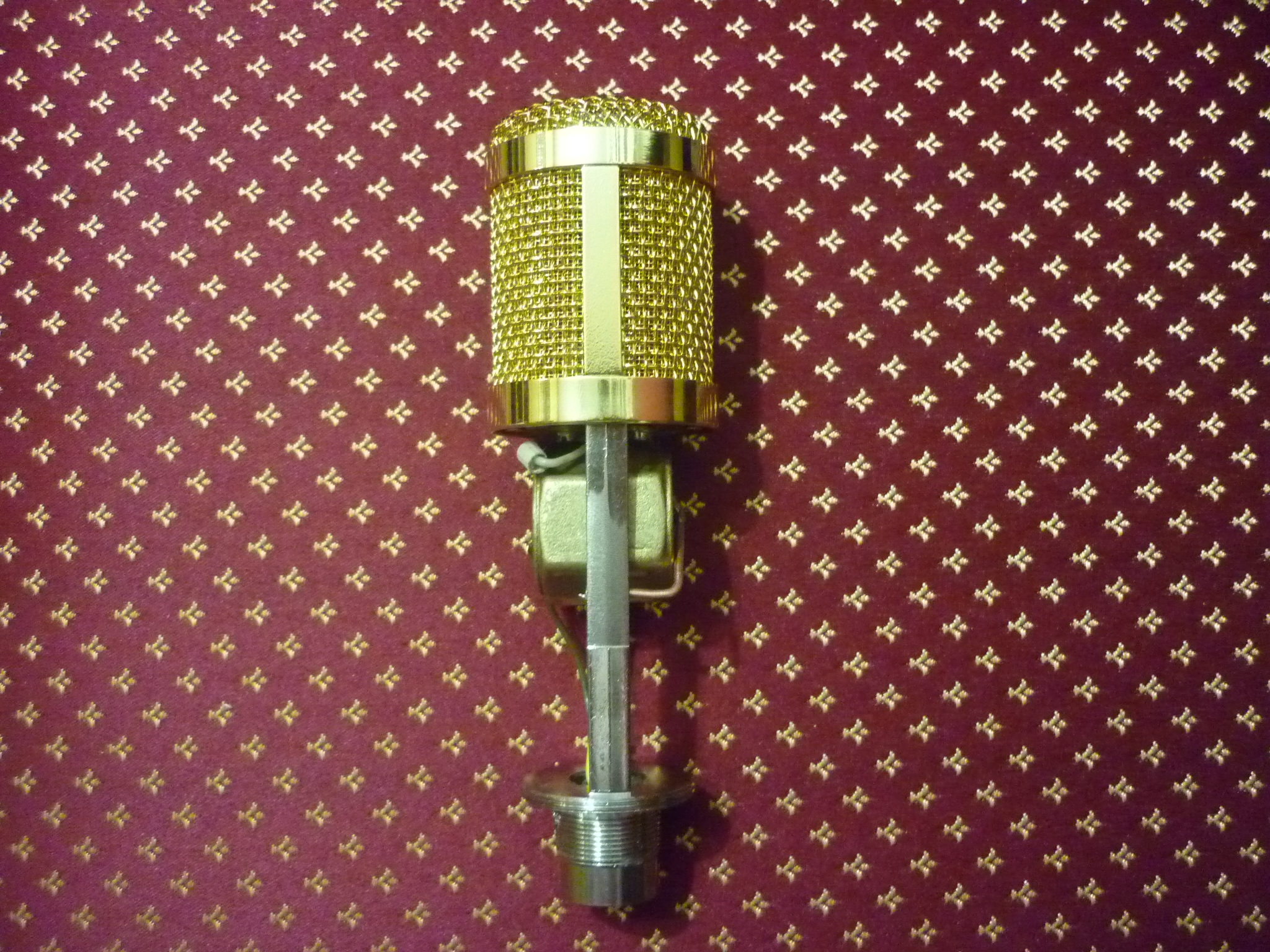

Все влезло в китайца?))) когда мне пришел этот мик, первое впечатление...ой ёёё, какой маленький))) А корпус для транса от чего?



[Garin]

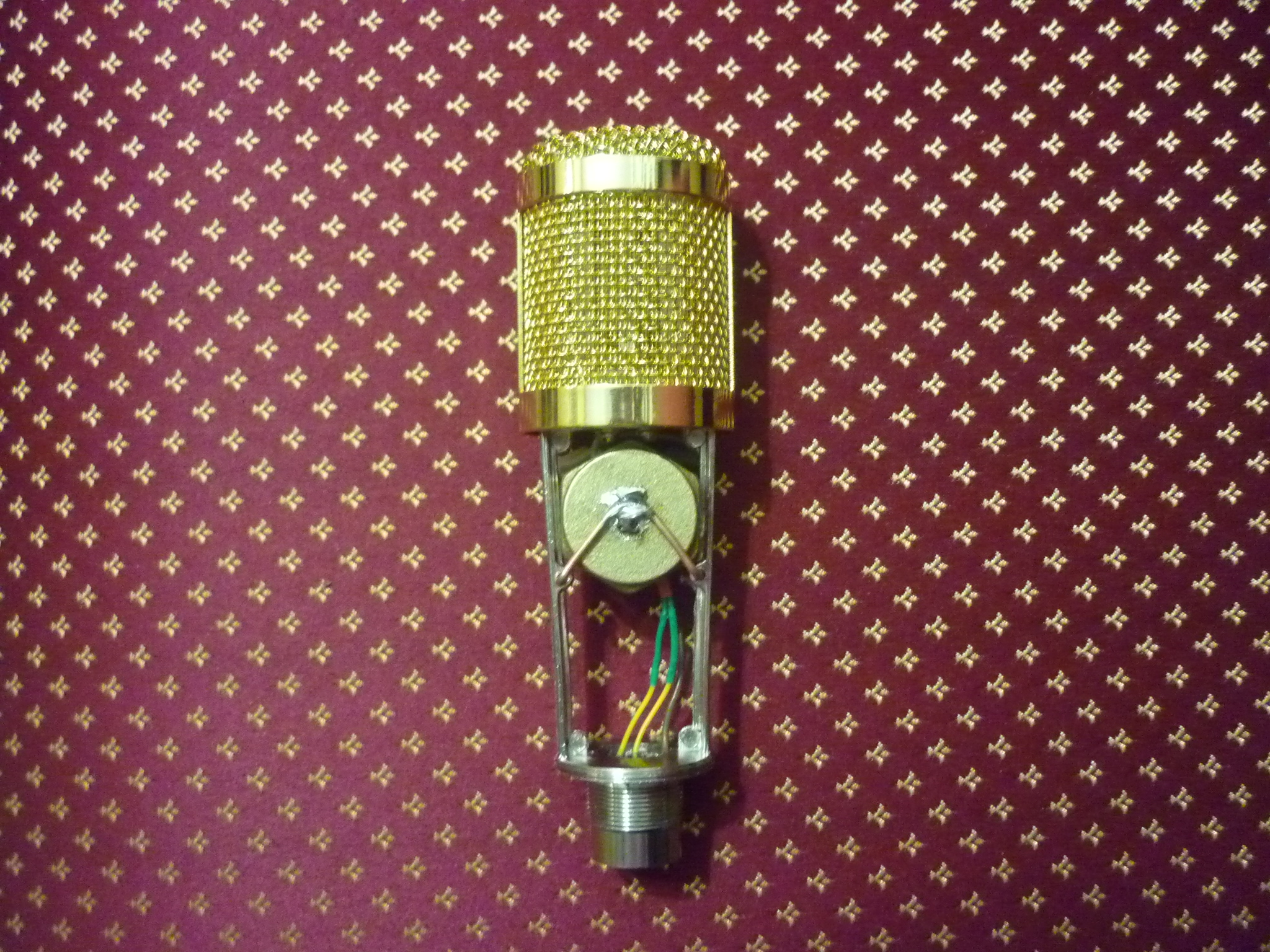

@garri, И причем не только влезло,но идеально разместилось,и крепление замечательно удалось придумать для капсюля и трансформатор с контейнером как там и был)) Найти бы отдельно корпуса такие,а то пришлось микрофон с боекомплектом целиком покупать)

[DOUBLEPOST=1482682226][/DOUBLEPOST]Паук конечно хороший в комплекте...
