[Anton_Bush]

результат неверен т.к вы не учитываете просадку питания на низкоомной нагрузке ,

Просадки быть в принципе не должно, она ж 7.5 Вт жрет на максимуме)
Всегда считаю таким методом. Если есть паспортные значения Rout, то всегда получается что указано +/- погрешность. Audio precision может ещё график Rout vs freq делать, то там это через дополнение на labview сделано не оч. удобно, поэтому редко его использую.



[digilab2]

Просадки быть в принципе не должно, она ж 7.5 Вт жрет на максимуме

7.5вт она жрет вообще , а аналог там питается от dc-dc +-6в вроде оно то и просаживается, или вы наивно полагаете что там
после dc -dc ldo стабы поставили ну очень сумнительно, в первой не стоят и емкостей там в питании хотя бы по 4700мкф не
наблюдается, я уж не говорю про какие то r-c развязки между оу



[Anton_Bush]

7.5вт она жрет вообще , а аналог там питается от dc-dc +-6в

Не, больше там, без нагрузки на выходе ушника 18.5 dbu, думаю там на это дело отдельный dc-dc стоит.



[digilab2]

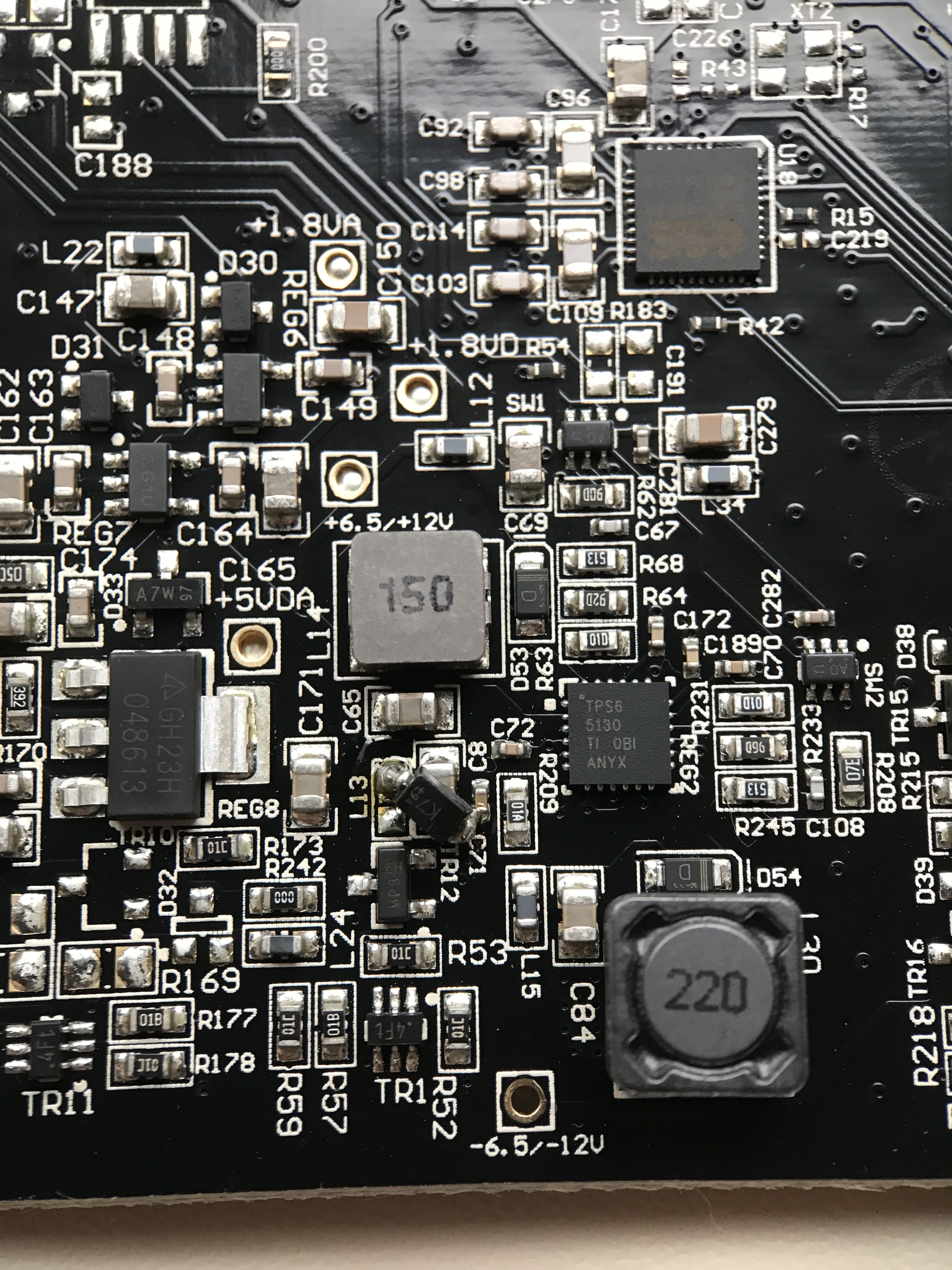

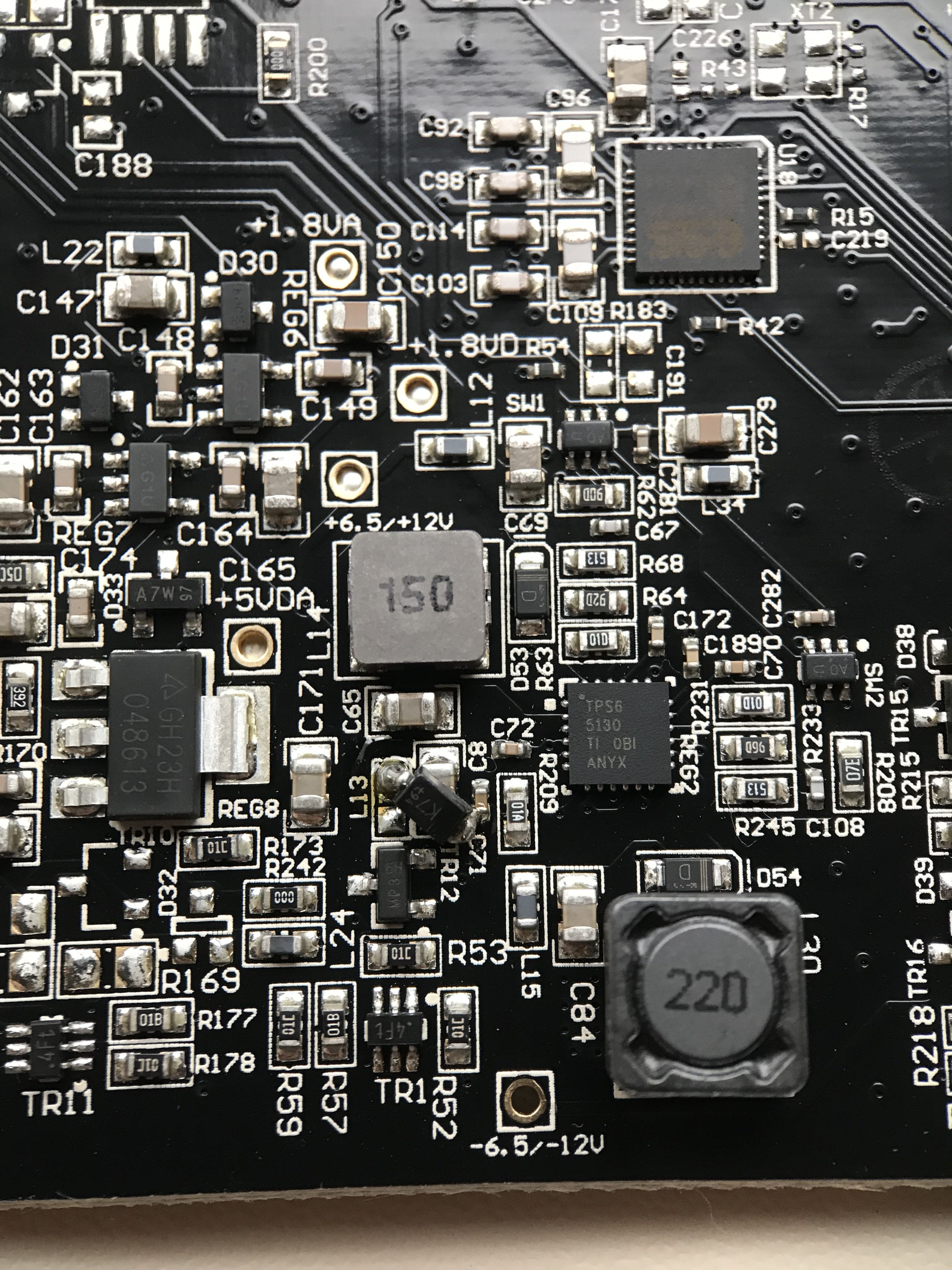

не знаю у меня на схеме написано +-6в а dc- dc adp5071 только это id14 которая на BB еще хотя вряли они
там питание меняли



[Anton_Bush]

вряли они
там питание меняли

Точно меняли, так как 18.5 dbu выходит 18.4 Vp-p. Никак с +/- 6 не выйдет.



[digilab2]

-да и бог с ними повысили значит повысили но просад все равно никто не отменял, или из-за того что повысили как раз
защитный резистор поменяли на 56 ом а про описание забыли , вариантов масса



[convex]

народ, пришла мне 14-я токашто. а у всех крутилка шатается в стороны? и еще: а шнурком от зарядки тайп си - юсб подцепится? а то нету у меня тайп си в компе



[Билл Пайментс]

народ, пришла мне 14-я токашто. а у всех крутилка шатается в стороны? и еще: а шнурком от зарядки тайп си - юсб подцепится? а то нету у меня тайп си в компе

По первому вопросу, вроде ни одна не шаталась
На второй к сожалению ответ не дам



[dugdum®]

шнурком от зарядки тайп си - юсб подцепится?

только если в нём провода для данных есть. а если он изначально "от зарядки", то их, скорее всего, нет.



[Dmitry Anderson]

Ну вобл у ручек всегда есть. Всё в пределах нормы у меня.



[Anton Vorozhtsov]

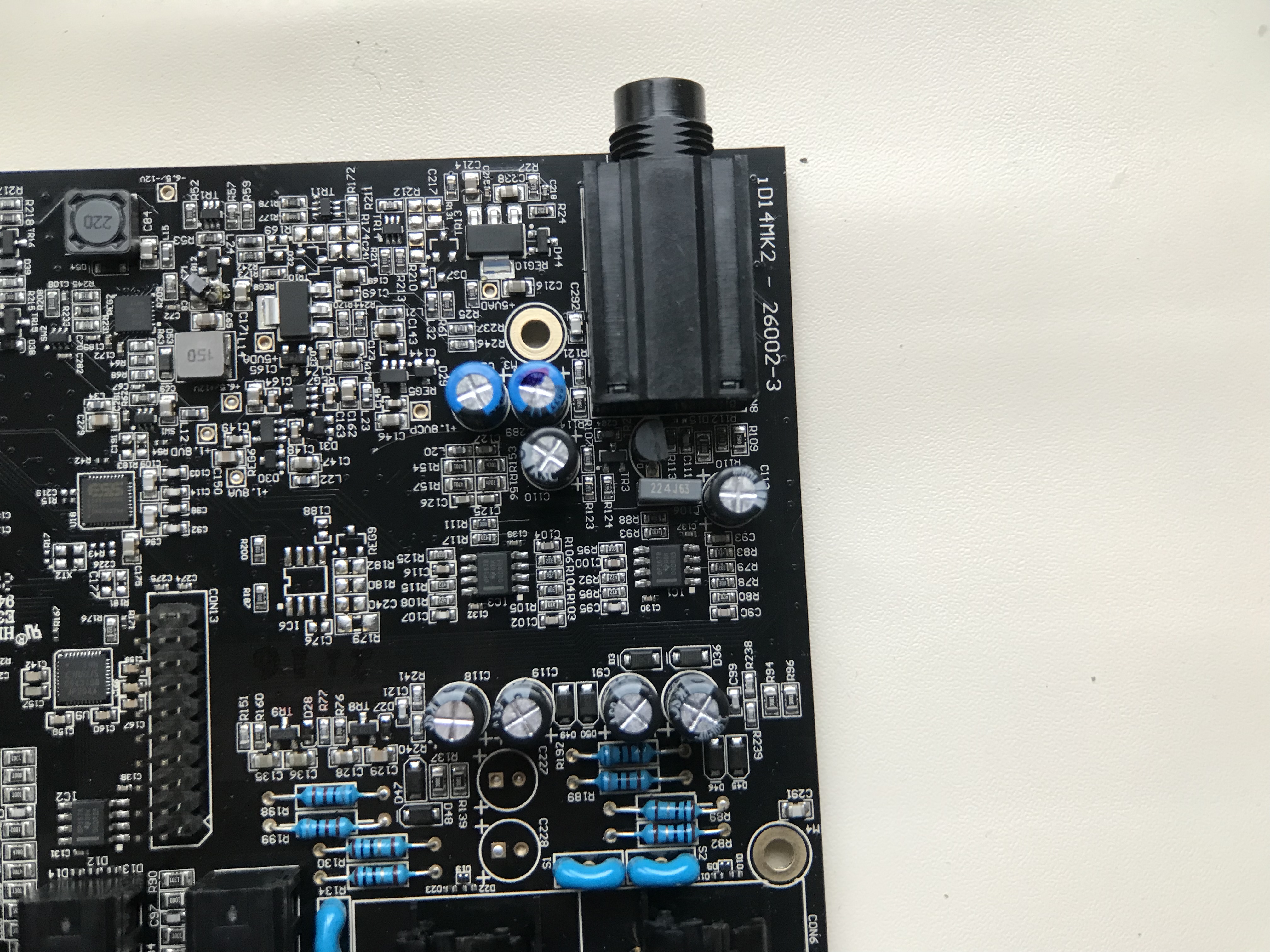

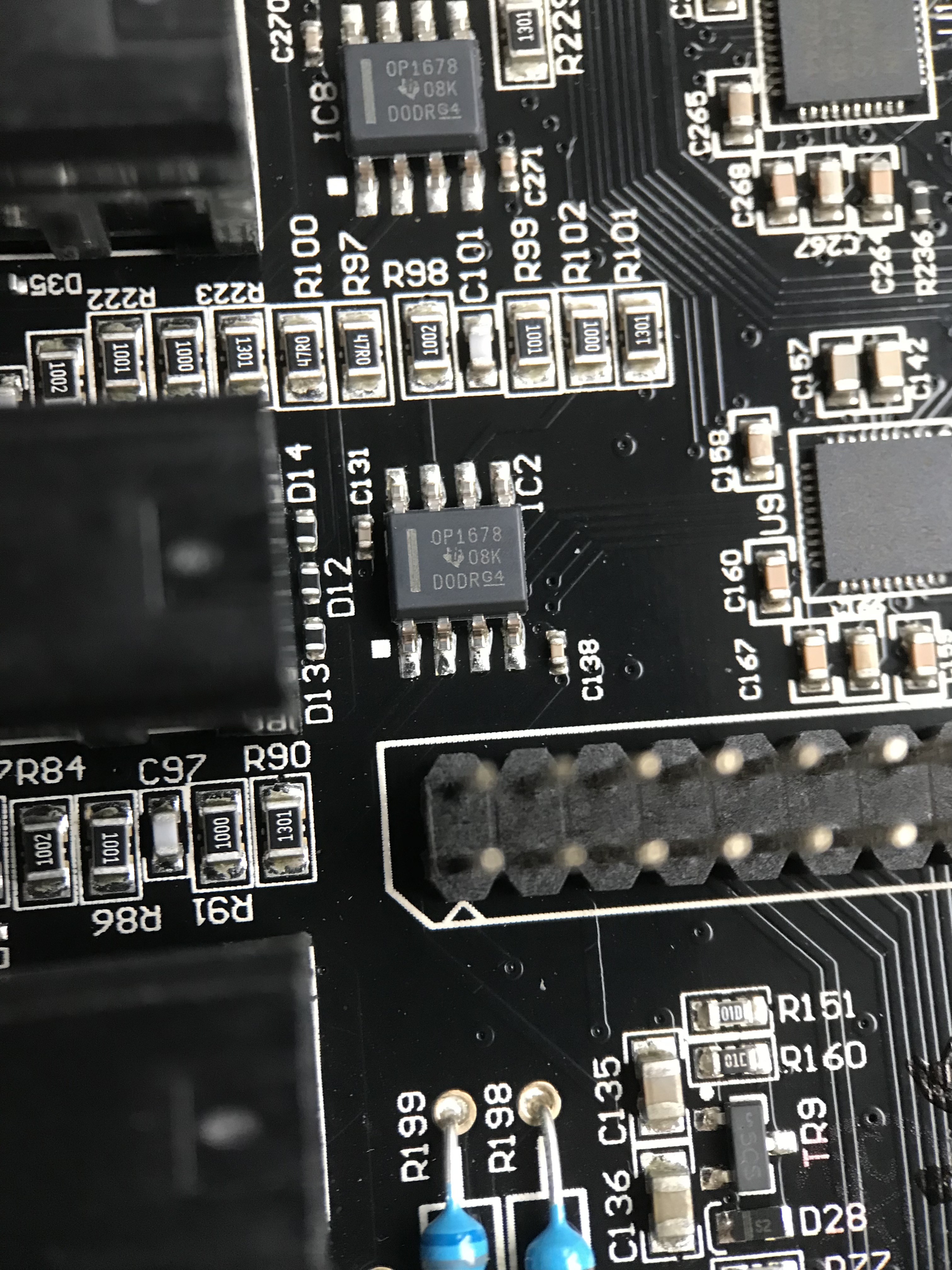

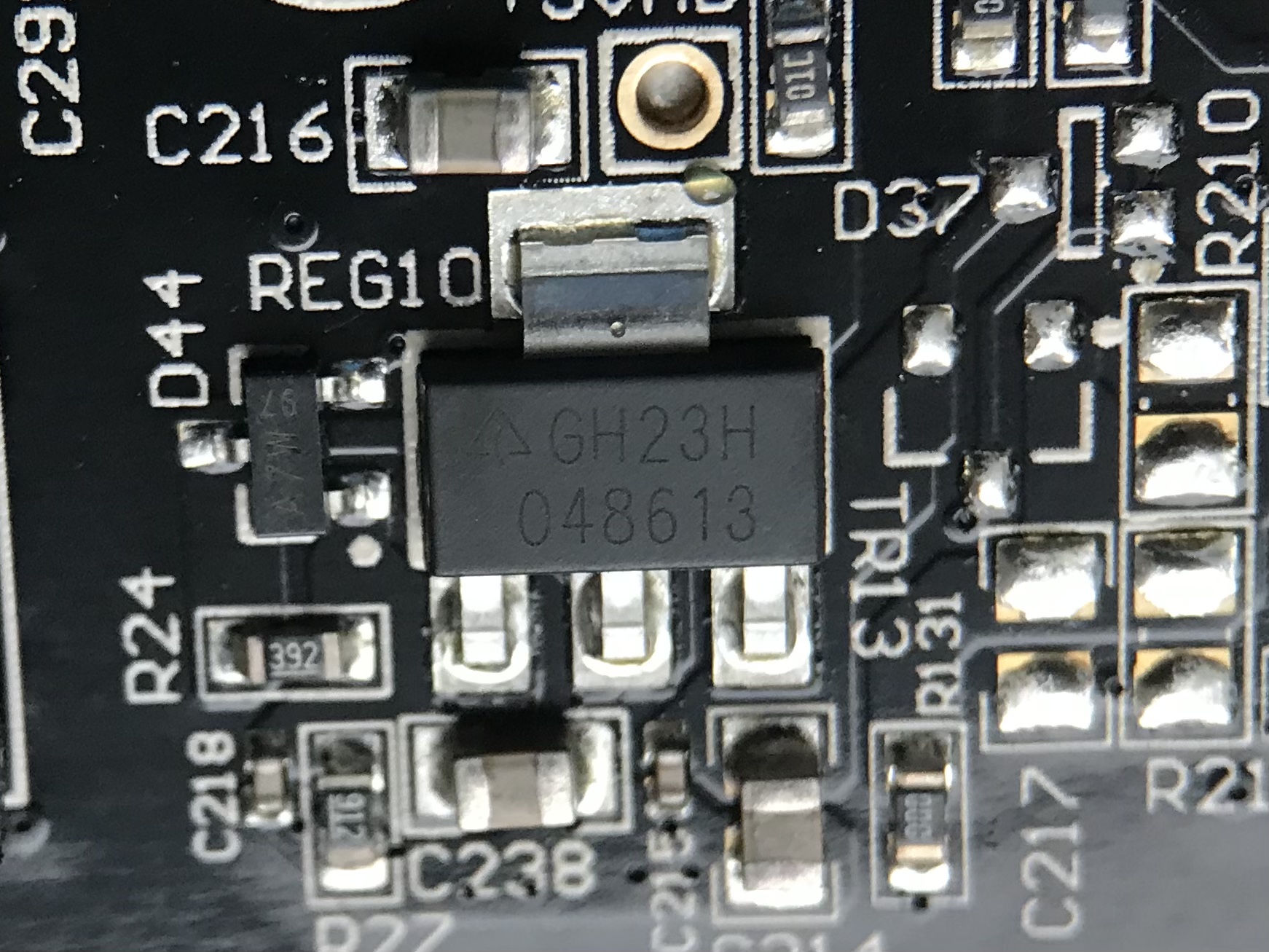

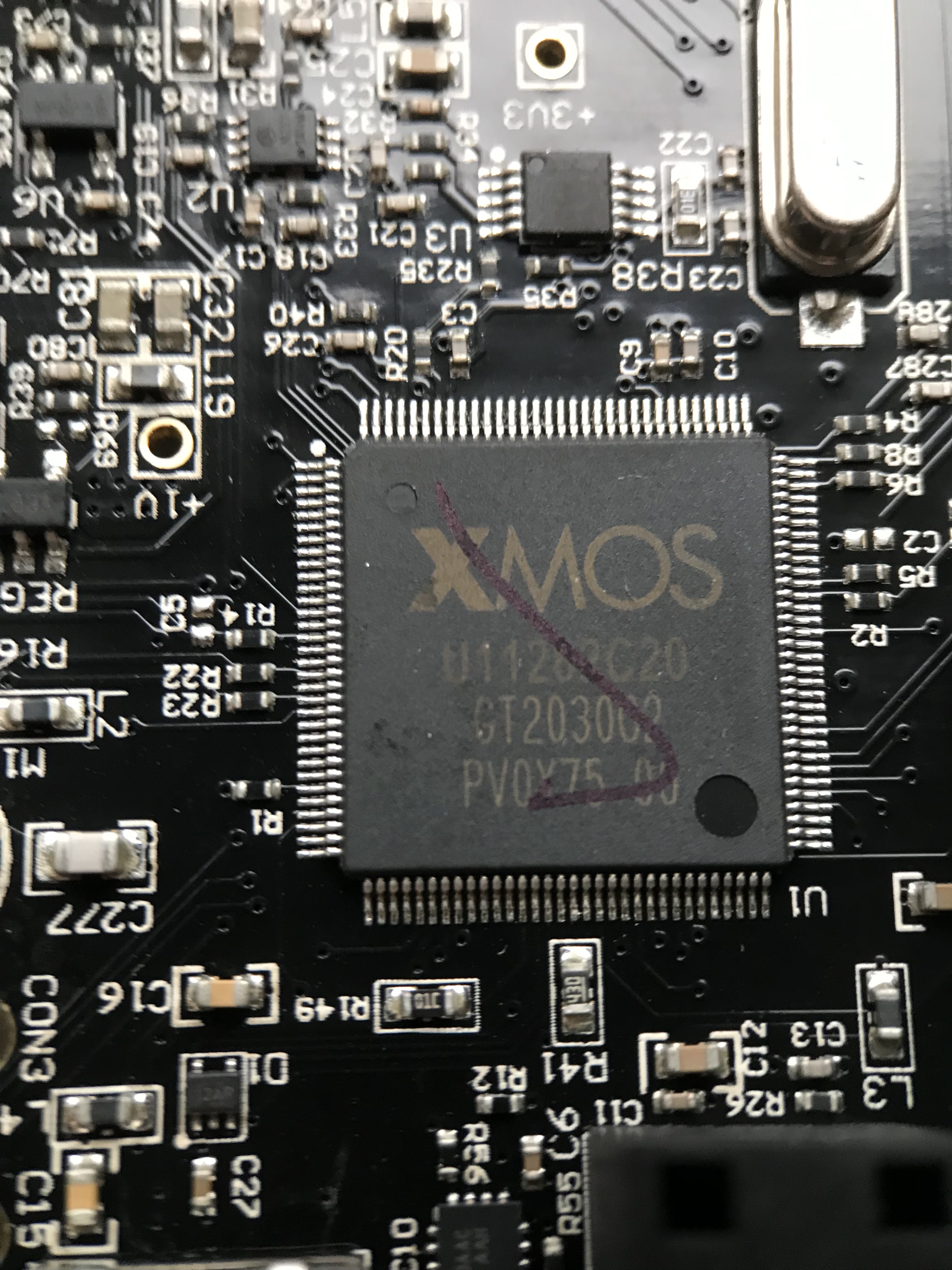

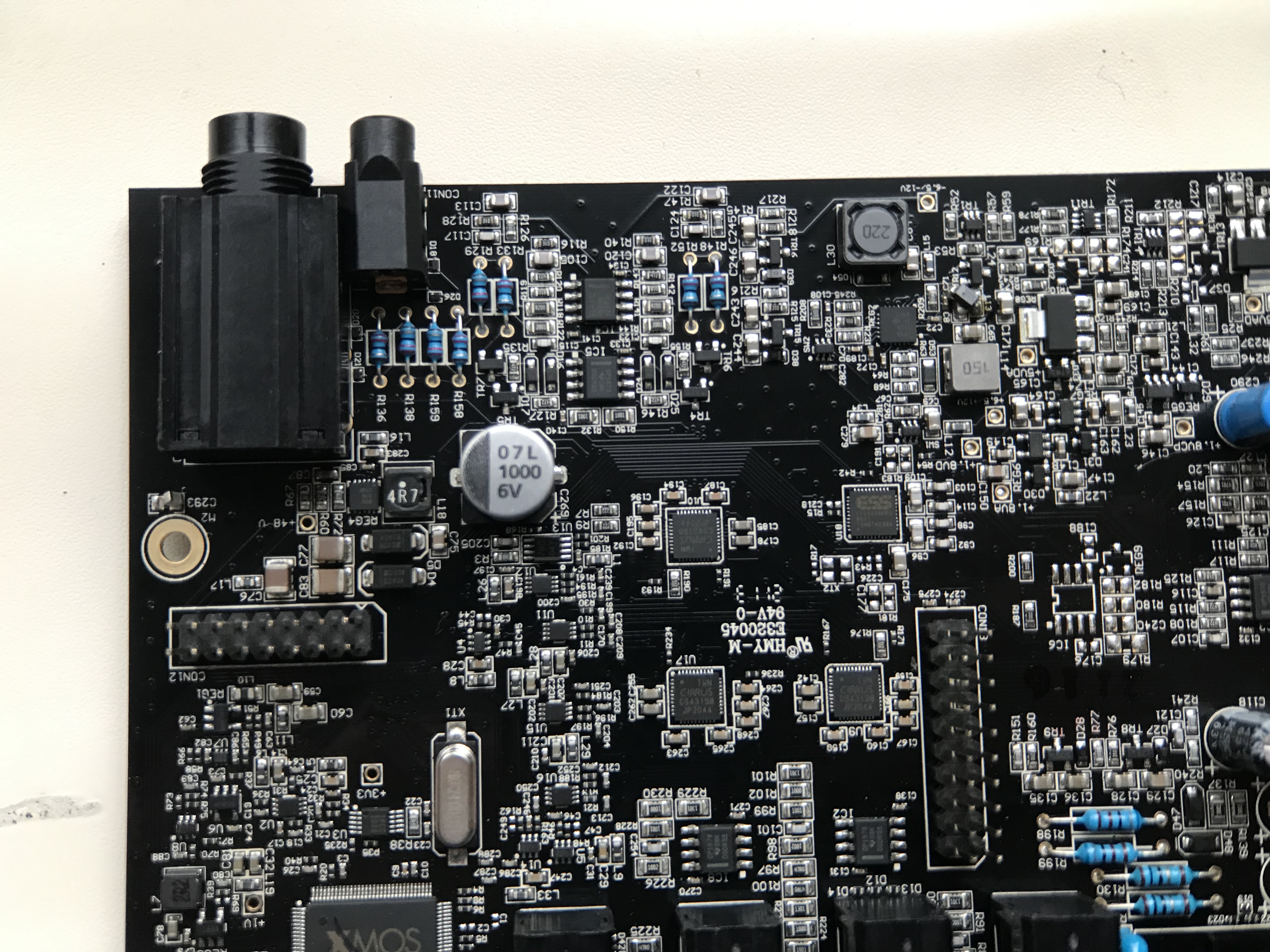

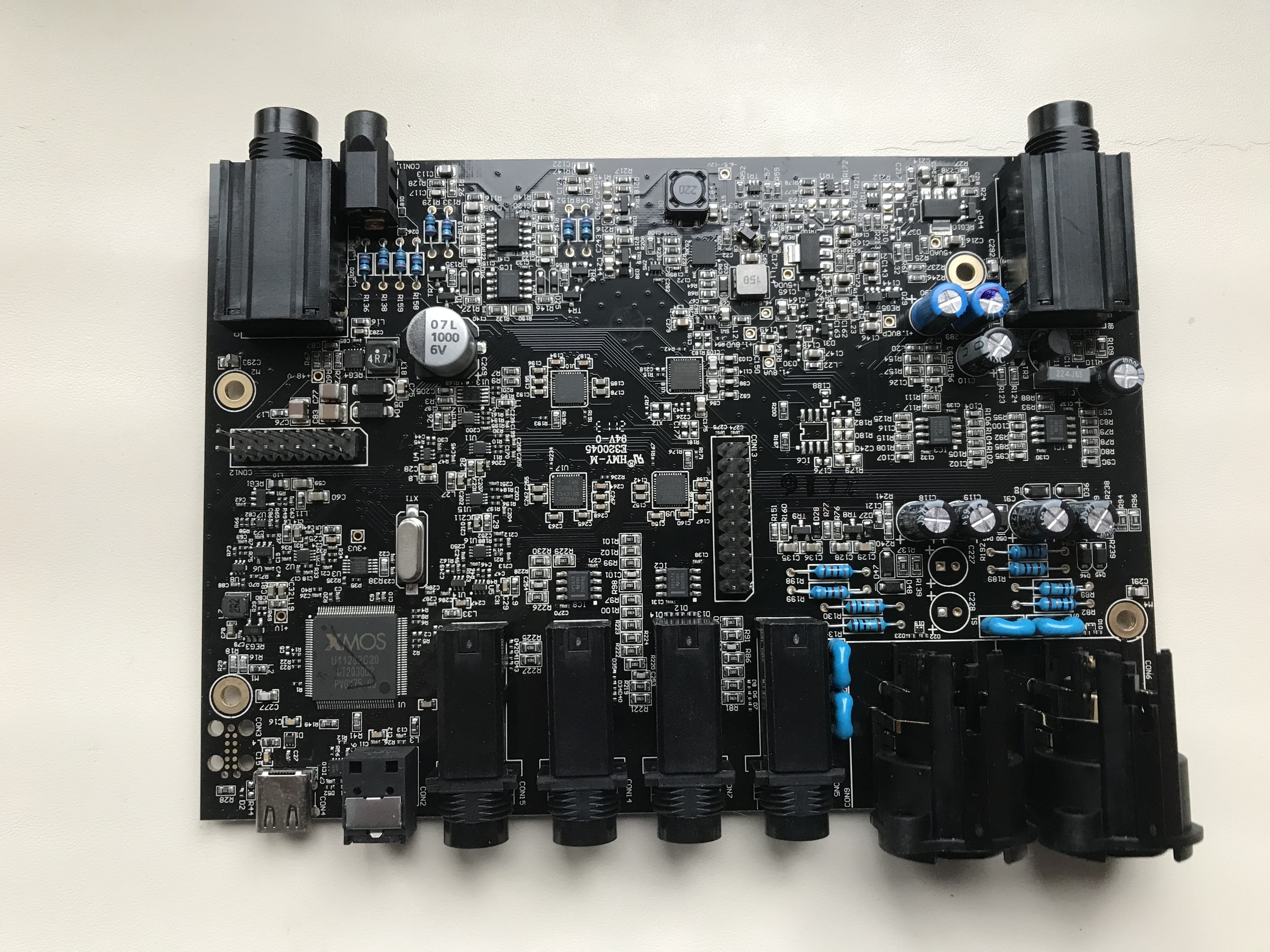

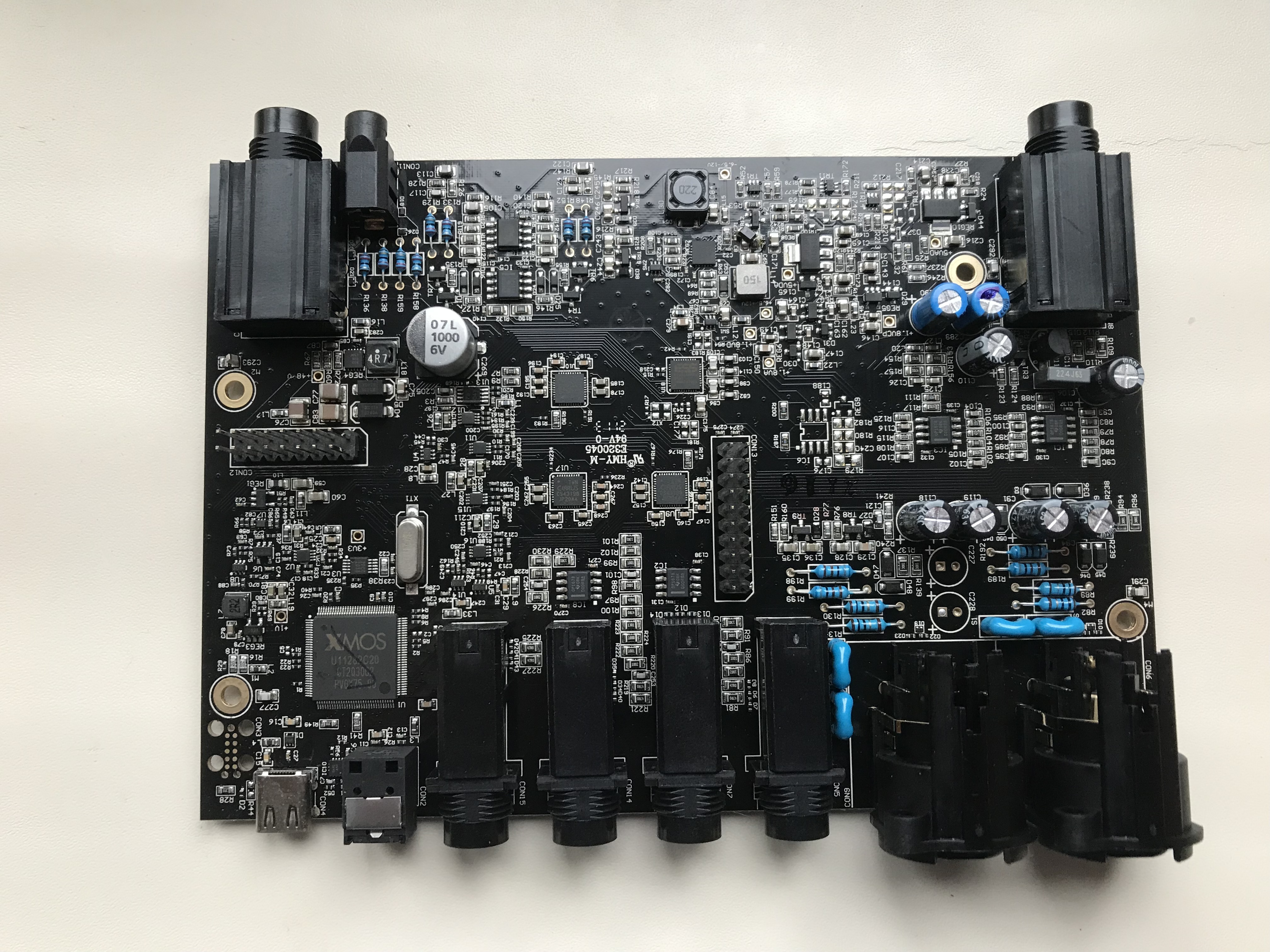

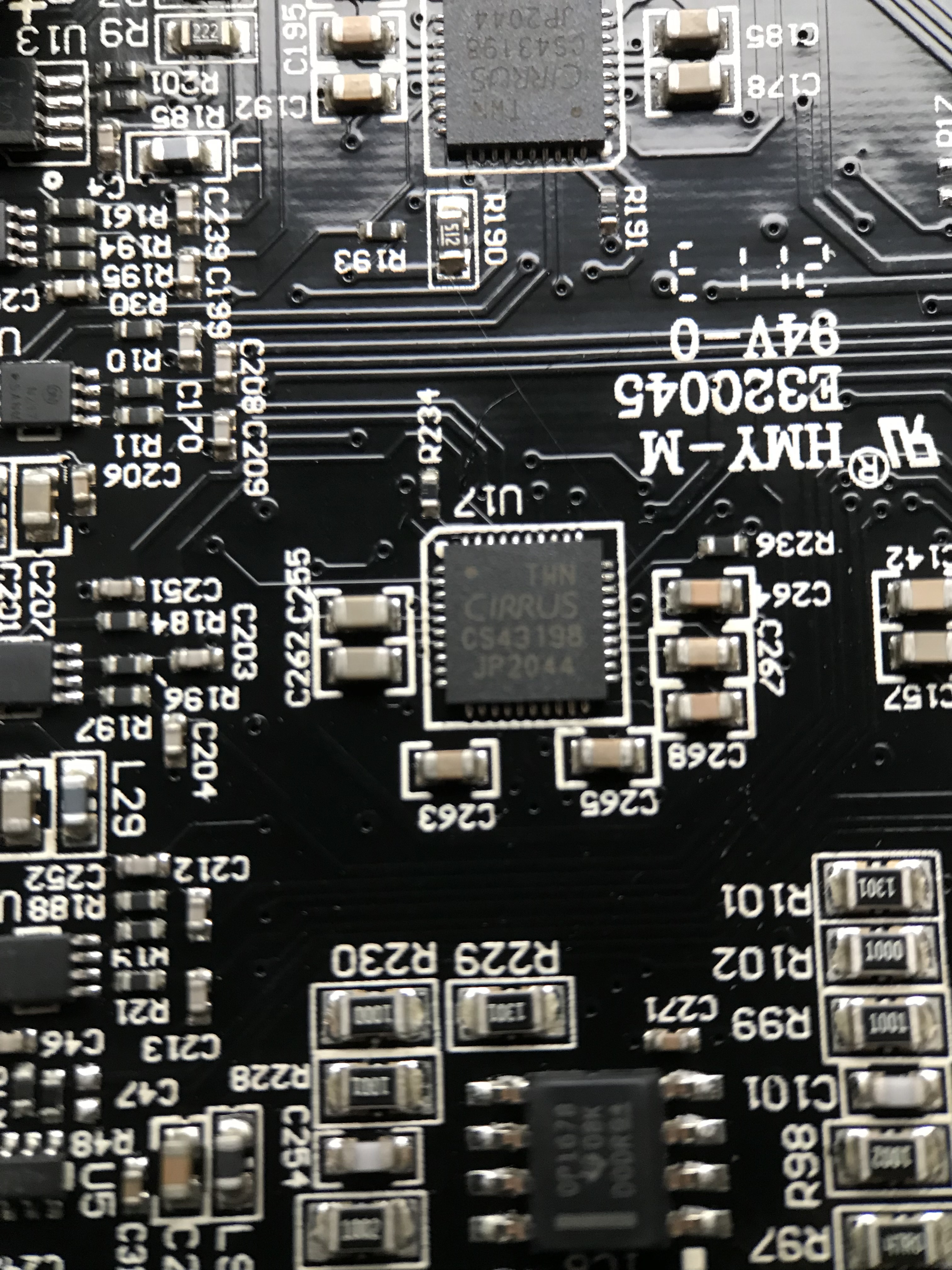

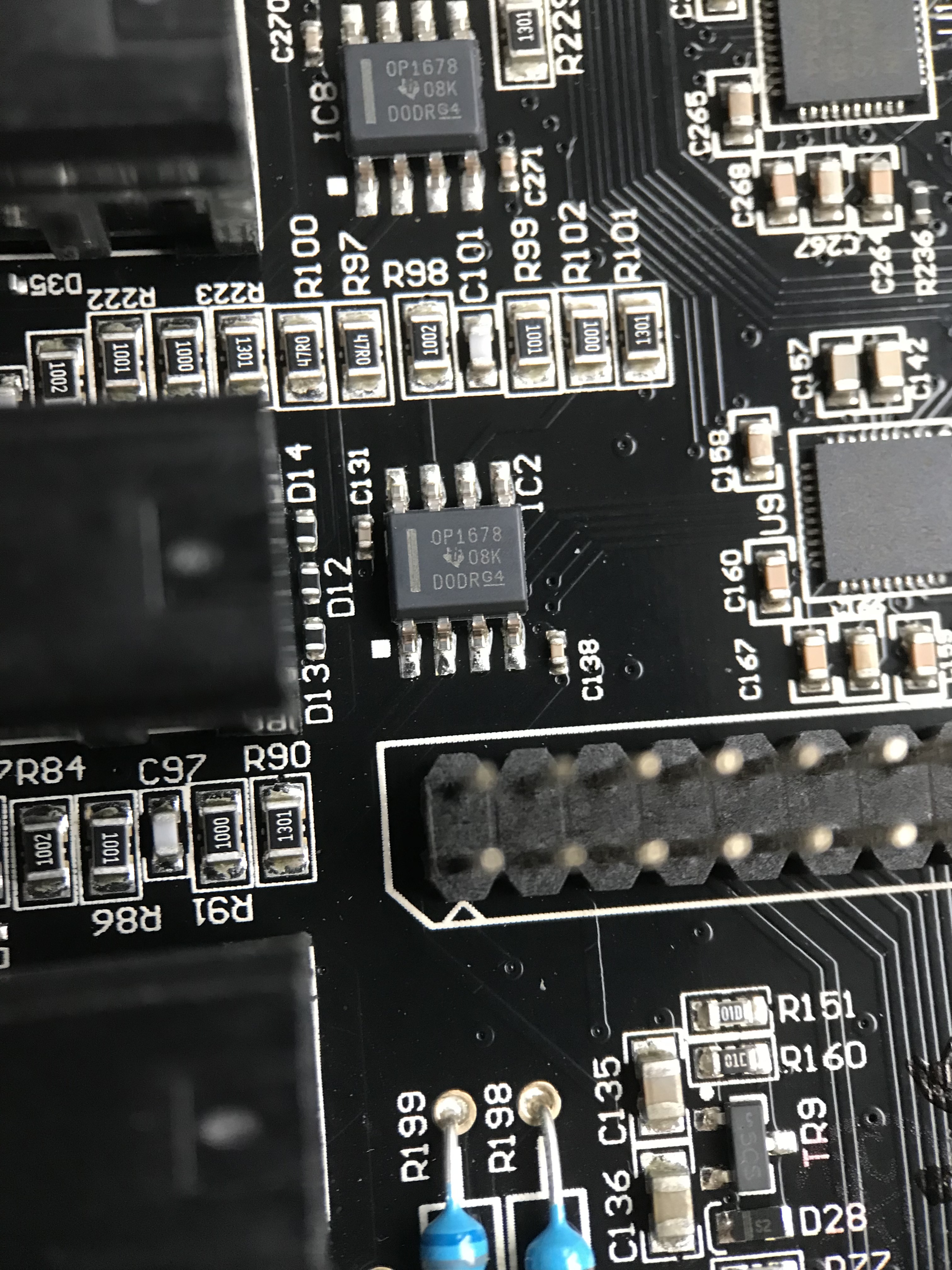

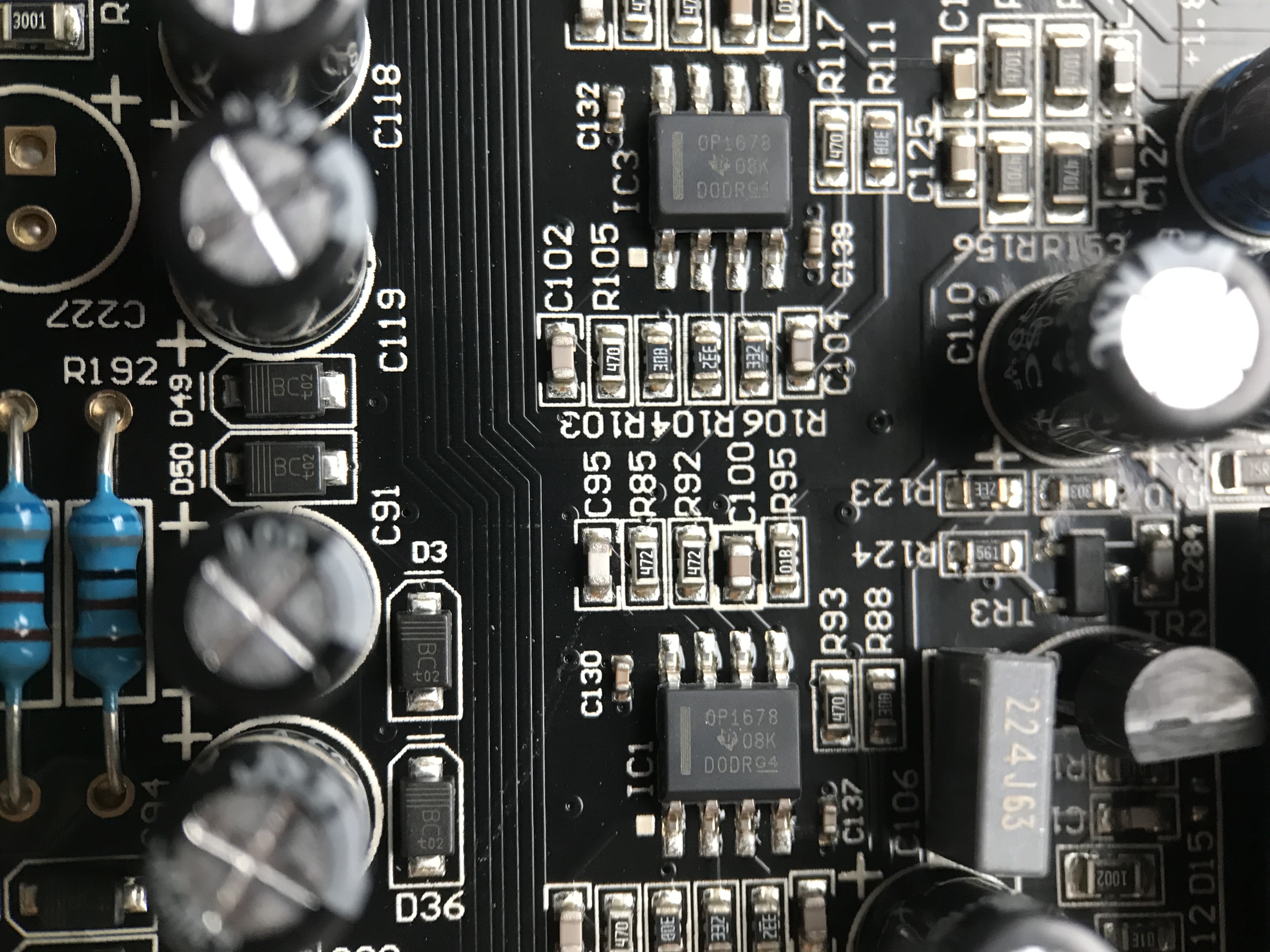

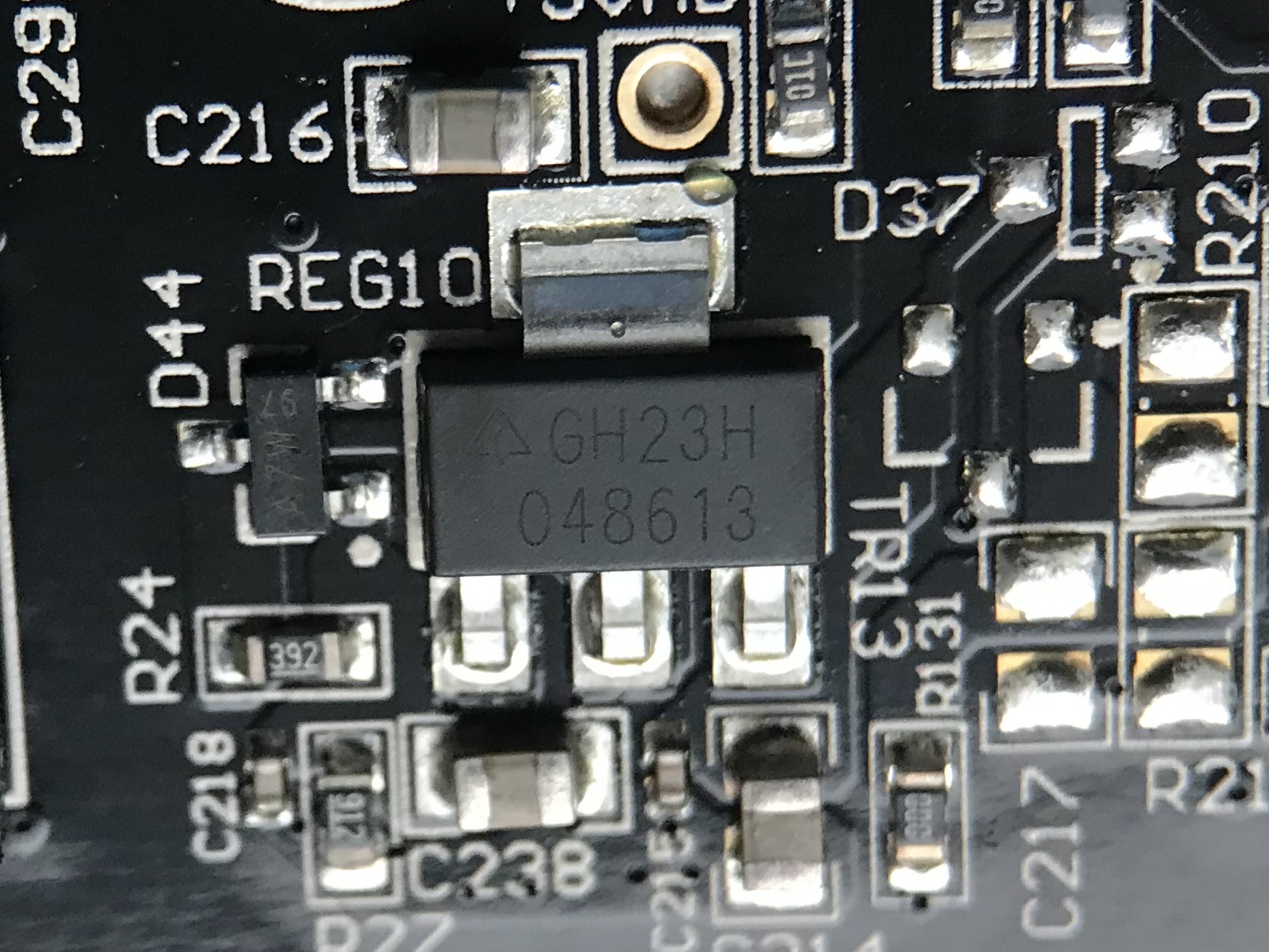

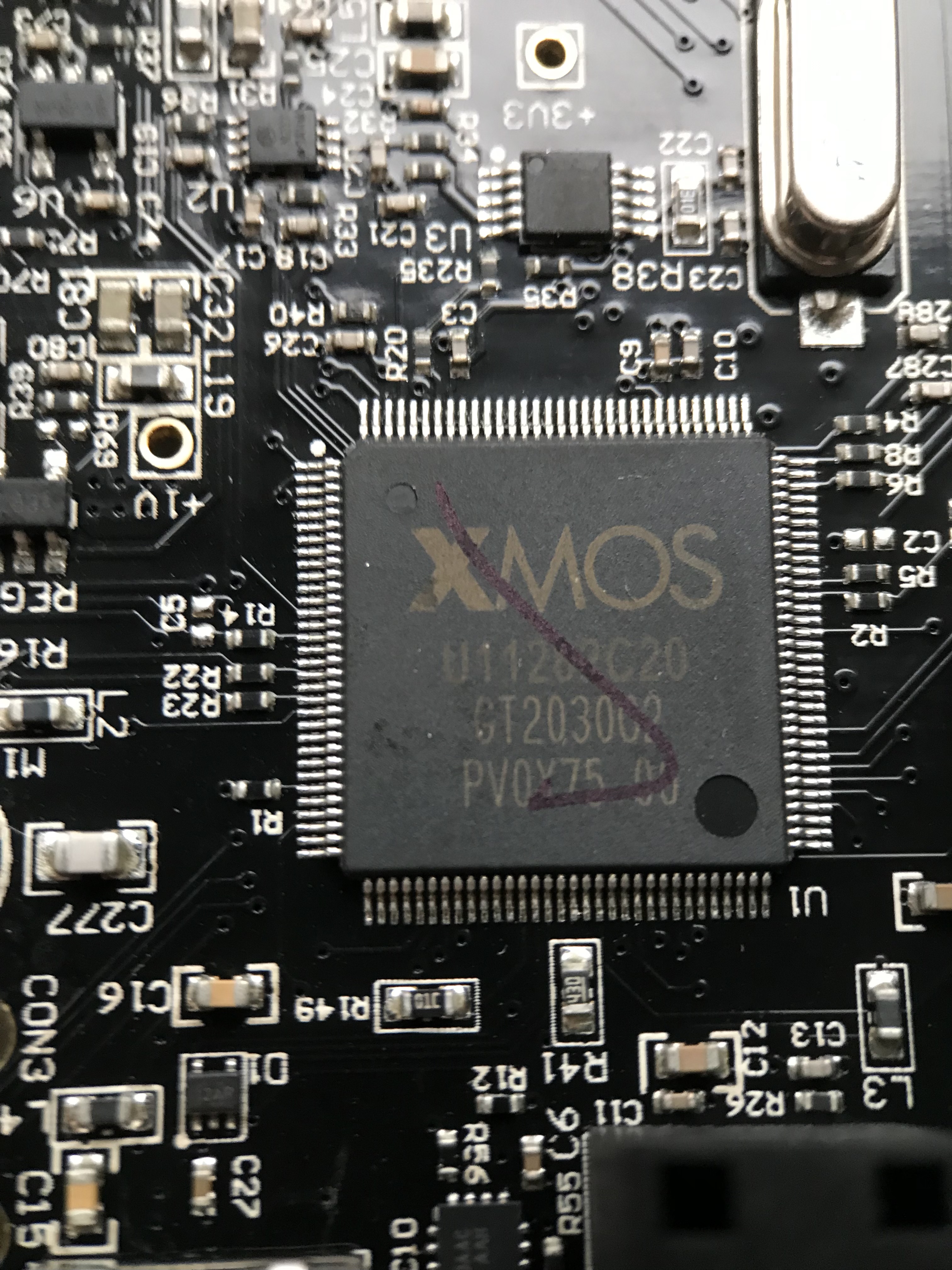

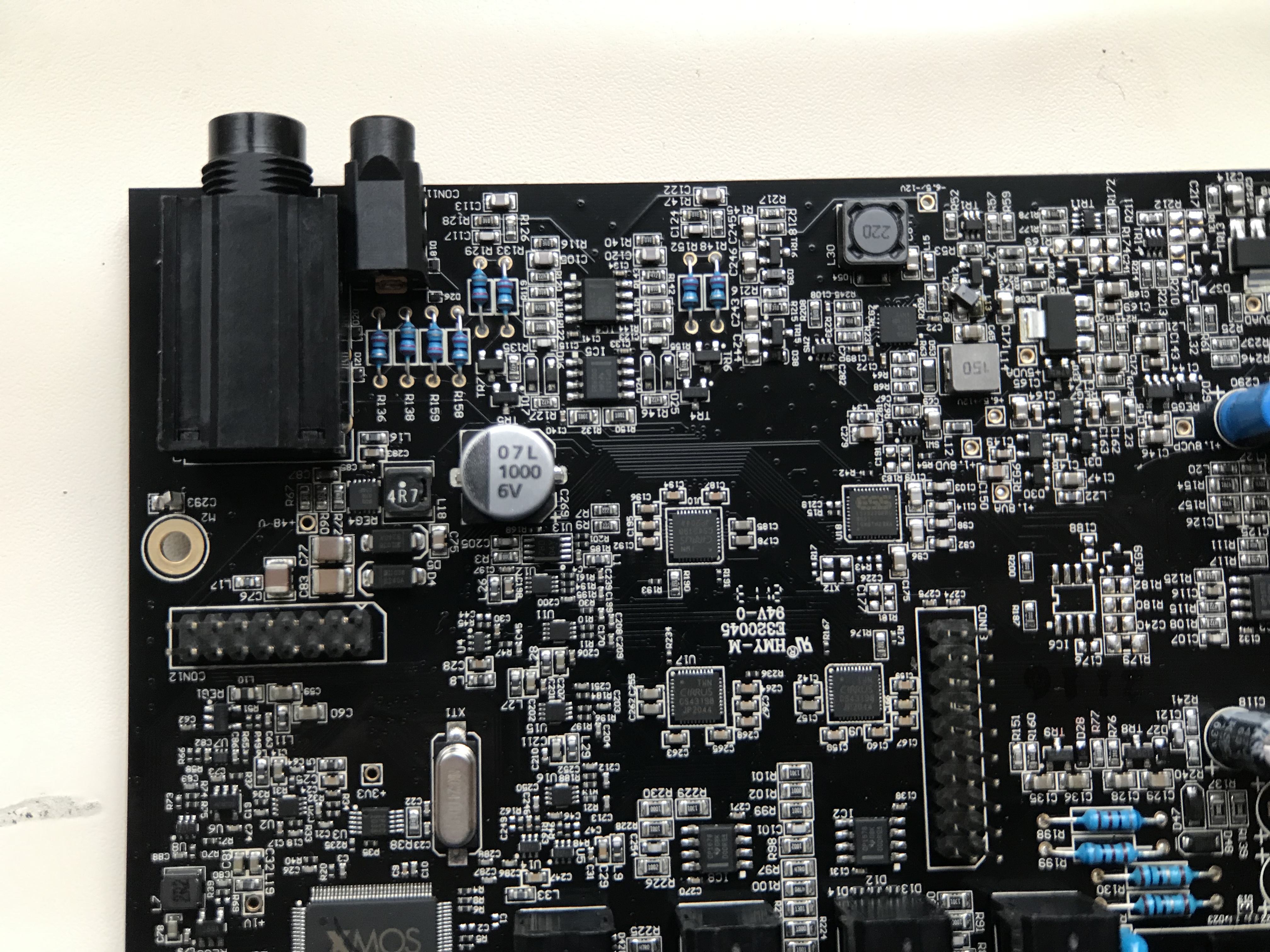

Не дали мне ни сто баксов, ни даже 20 лайков, но я его разобрал, благо, это было несложно)



[musicprod]

мы не можем раскрыть информацию о чипах, которые мы используем в наших продуктах

за такое можно и в игнор вендора отправить



[convex]

а такой из днс подойдет или надо ченить получше?



[musicprod]

@convex, а какая разница?))) Это ж юсб



[H-ron]

Не дали мне ни сто баксов, ни даже 20 лайков, но я его разобрал, благо, это было несложно)



[sunsell]

Спойлер: offtop

но я его разобрал, благо, это было несложно)

А обратно собрали?

В любом лучае спасибо.



[sunsell]

разобрал

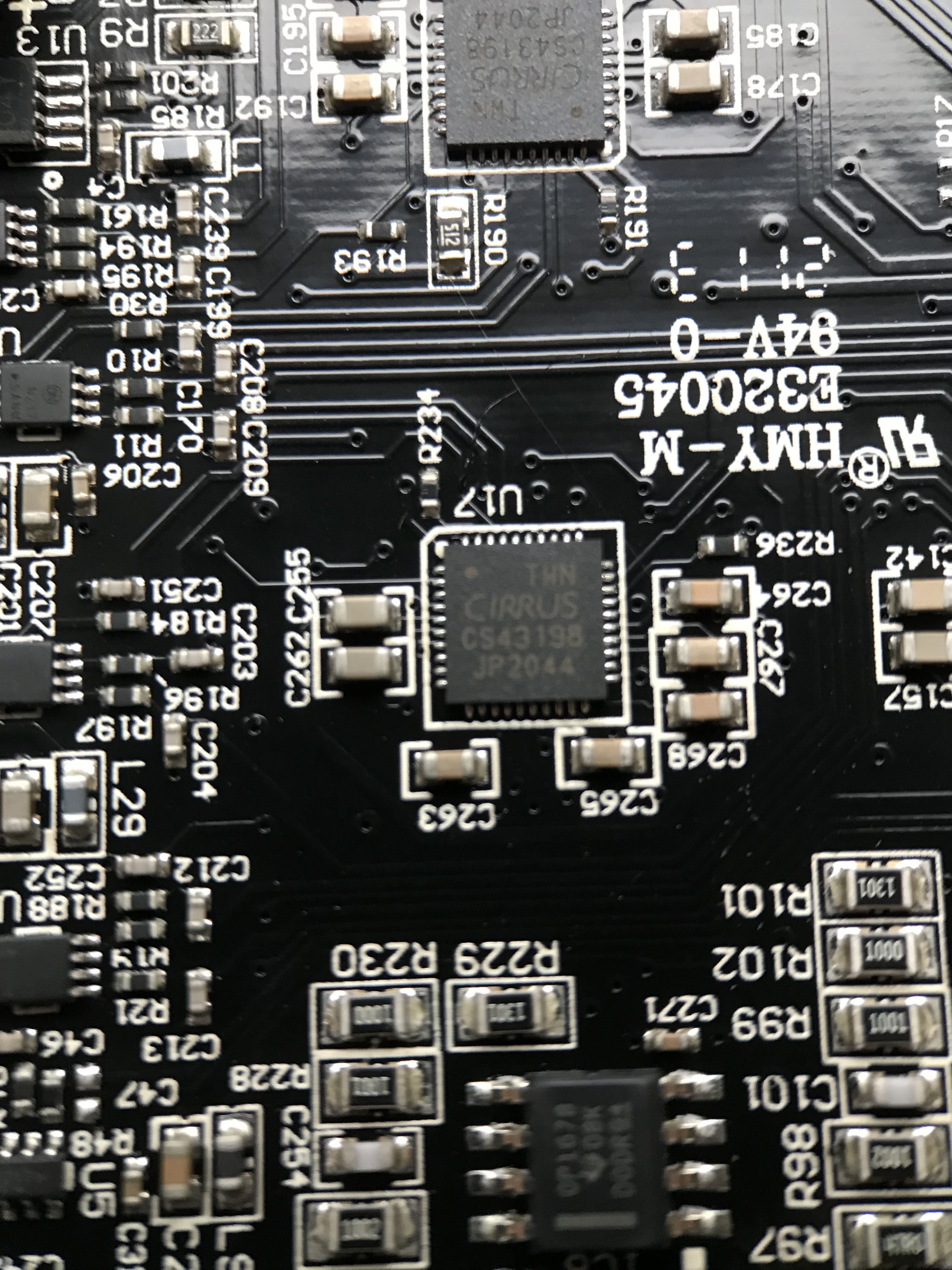

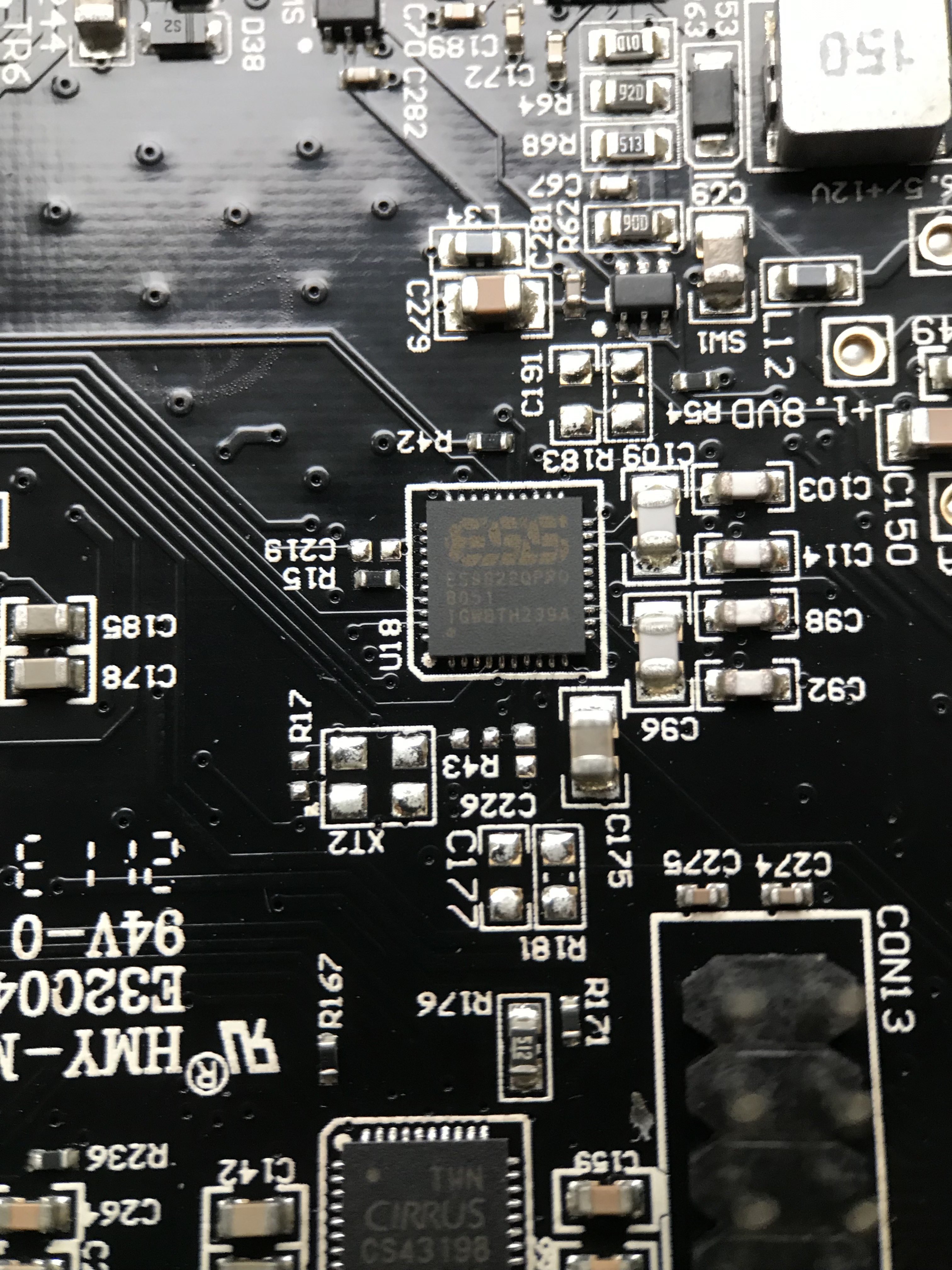

cs43198 это хорошо видно.

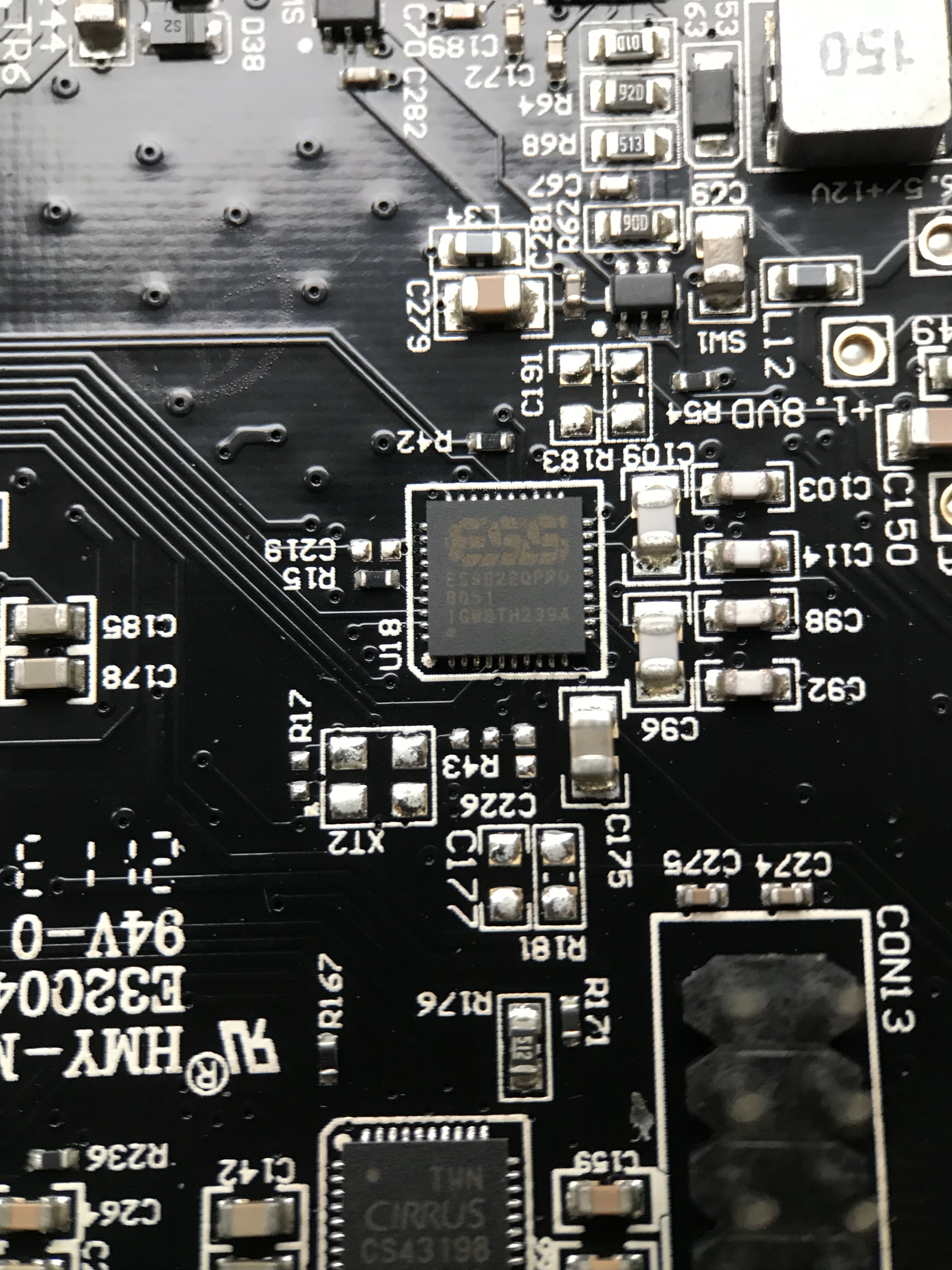

А ESS там какой ? 9822 PRO?



[Rst7]

А ESS там какой ?

9822 - https://www.esstech.com/wp-content/uploads/2021/10/ES9822PRO_DS_v0.3.pdf



[Anton Vorozhtsov]

9822 PRO?

Не разобрать было, размытый принт



[Burb On]

Не дали мне ни сто баксов, ни даже 20 лайков, но я его разобрал, благо, это было несложно)

Спасибо большое. Похоже что установлен Sabre ES9822. Вы разобрали id4 или id14?



[Burb On]

На ixb немного пообсуждали этот АЦП - мнения разделились)



[Anton Vorozhtsov]

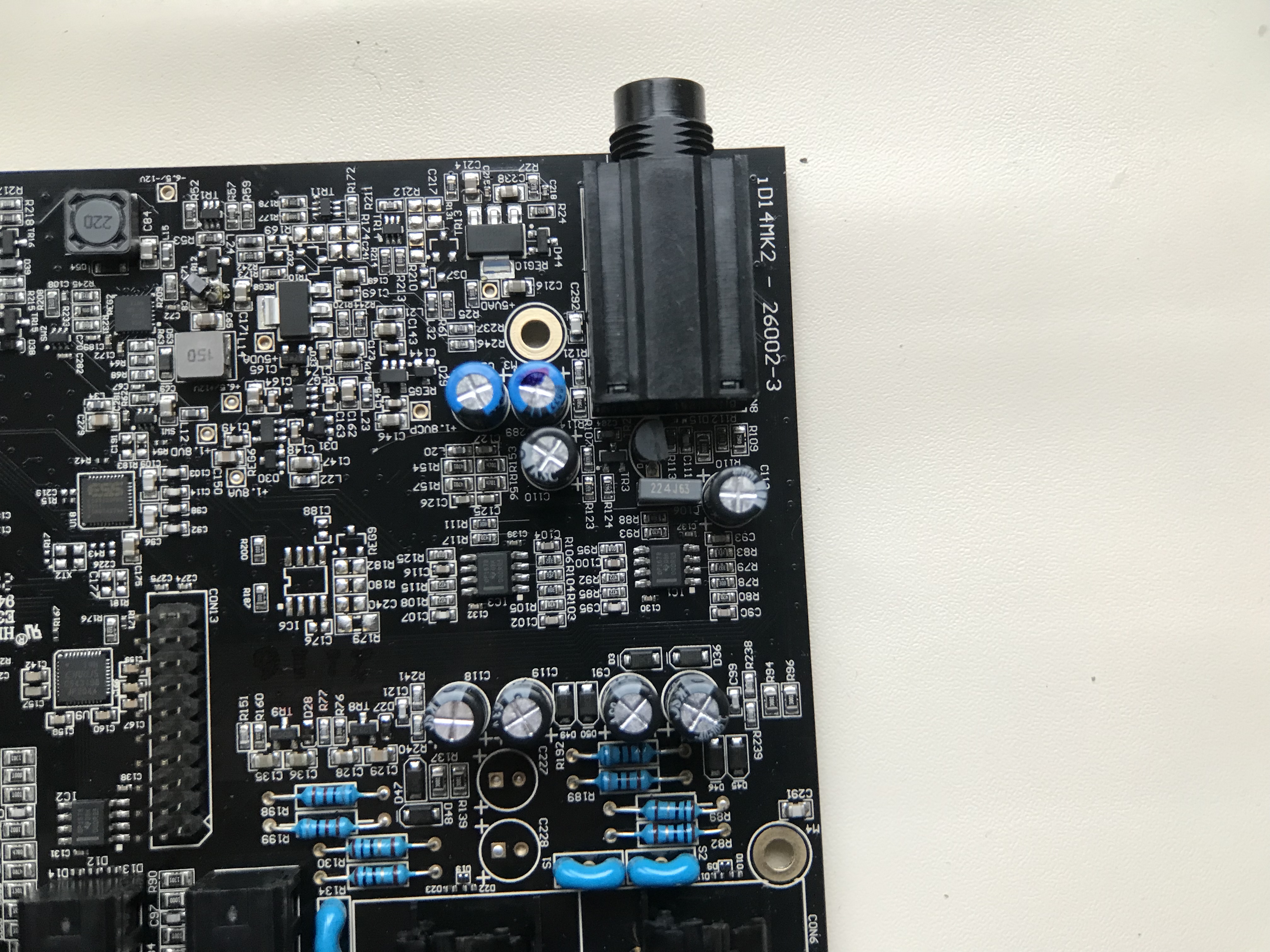

Вы разрьрали id4 или id14?

14 конечно

На ixb

Там такие "спецы" сидят, что хоть стой, хоть падай) Лучше там вообще ничего не читать)



[maxmit]

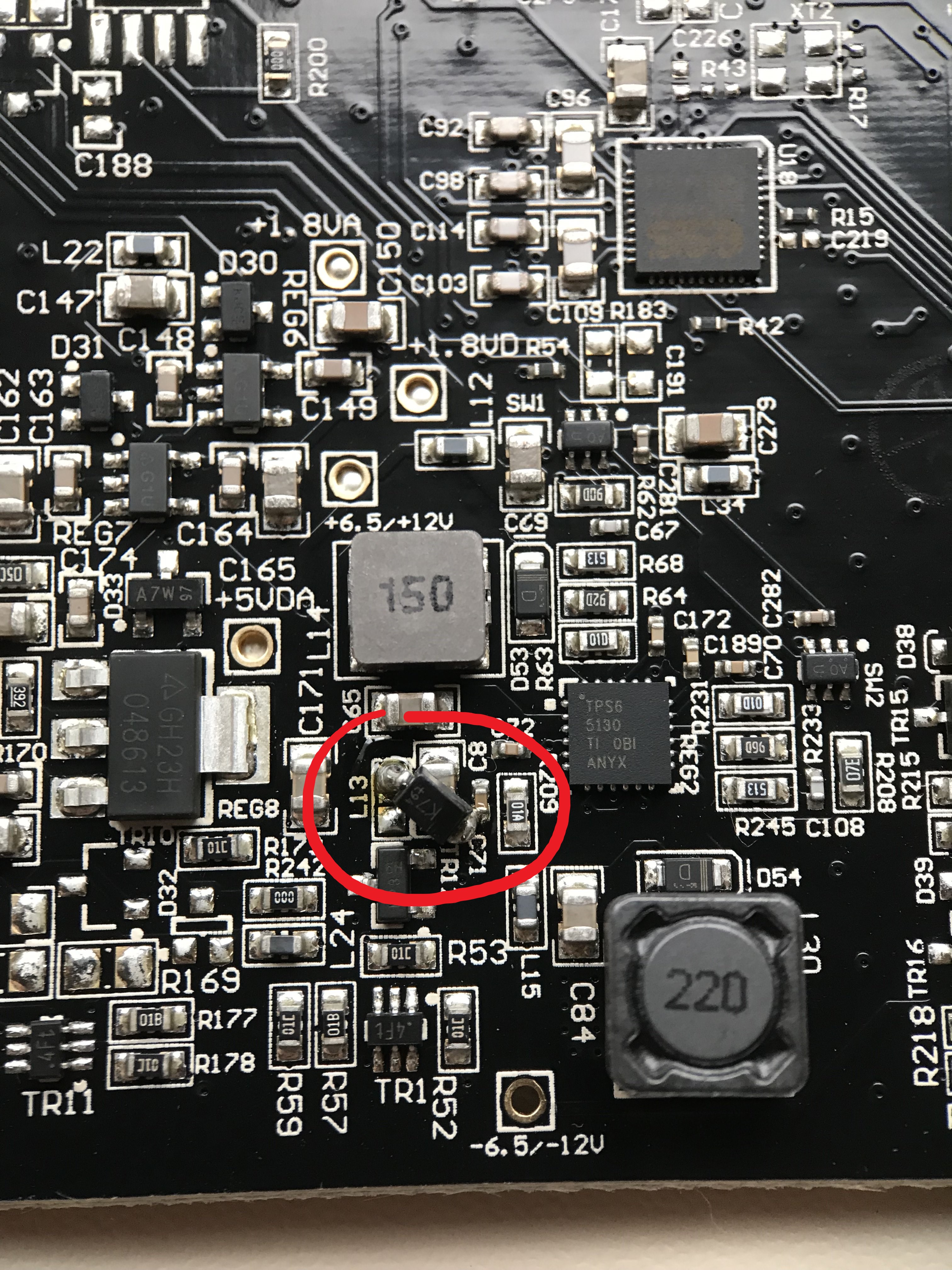

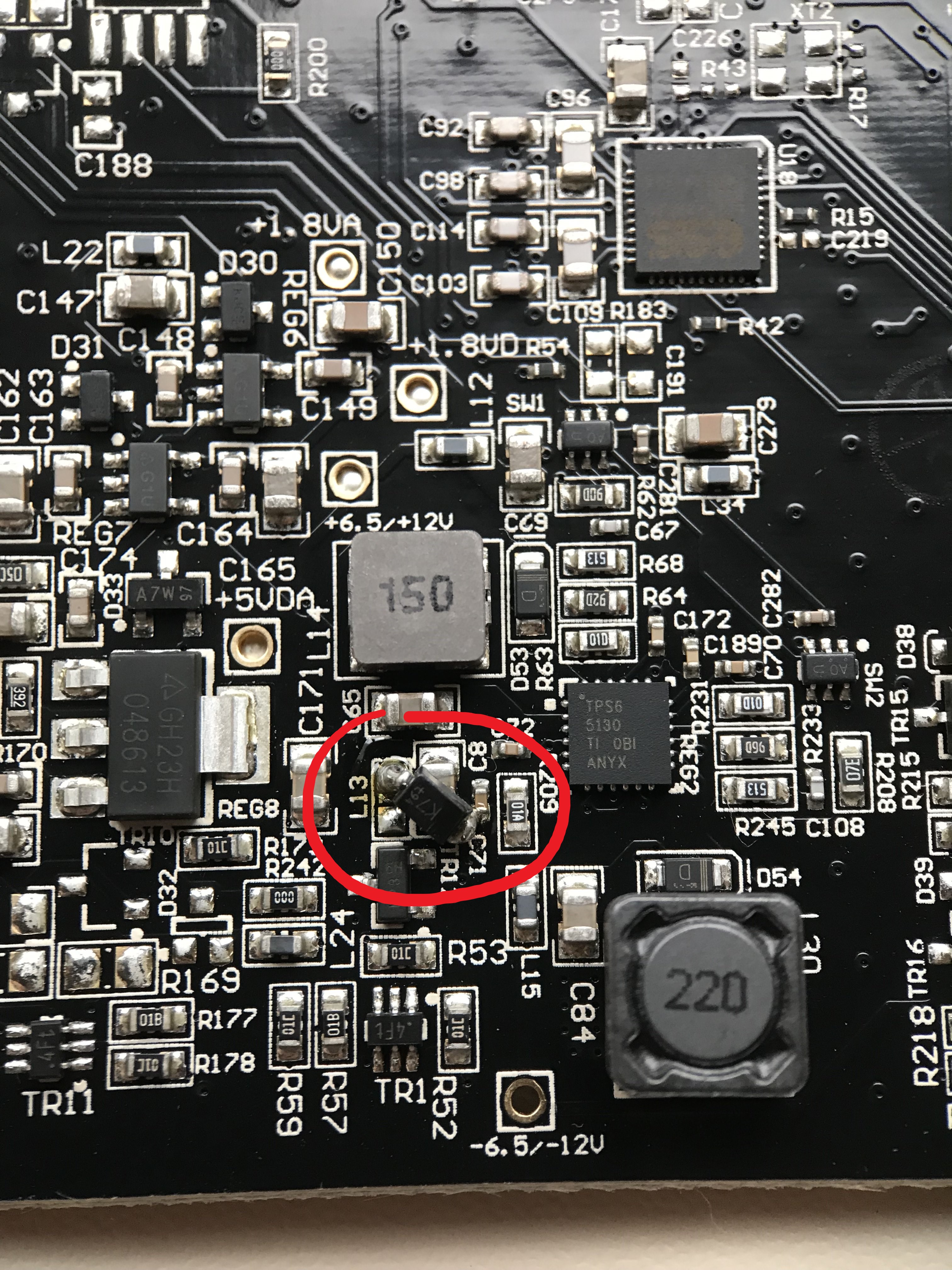

Не дали мне ни сто баксов, ни даже 20 лайков, но я его разобрал, благо, это было несложно)

Так и должно быть?



[Burb On]

Там такие "спецы" сидят, что хоть стой, хоть падай) Лучше там вообще ничего не читать)

По ссылке Максим комментарии даёт к этому ADC, он же и замеры делает и обзоры пишет.



[convex]

вощим, отчитываюсь. завелась с проводом от зарядки, все норм. пока наушники воткнул, слухаю. в сравнении с моей импакт твин звук показался чуть более колючим по верху и более динамичным и чуть более глубоким по низу. ну типа бочка стала менее плоская. разница не прям капец, но заметно.
и такой вопрос: у кого небалансные шнурки и как давно карта с ними работает? а то чет напрягся я от возможности смерти оу с небалансным подключением. хотя тисишка всю жисть с ними отработала и жива



[Anton Vorozhtsov]

@convex, у меня небалансные кабели подключались и подключаются ко всем интерфейсам, что у меня были, за почти 20 лет ни один из строя не вышел)



[simps0n]

народ, пришла мне 14-я токашто. а у всех крутилка шатается в стороны? и еще: а шнурком от зарядки тайп си - юсб подцепится? а то нету у меня тайп си в компе

При отсутствии USB-C (USB 3.1) настоятельно рекомендуется покупка активного (со своим питанием) хаба USB 3.1 (3.0 ?). Иначе заявленные мощности на выходах на наушники будут в разы меньше чем обещано! См. видео про USB-A и USB-C подключения.
Читаем это, это, здесь, здесь, тут и здесь



[Anton Vorozhtsov]

По факту мне не удалось заставить 14 кушать больше 650-700мА



[convex]

@simps0n, у меня все наушники 32, громкости хватило, но спасибо, ознакомлюсь



[Andrey Ivanov]

ES9822 - технически бесспорное решение. Но дефицит сохранится, эти чипы сейчас доступны лишь в малых количествах
