Регулирование громкости звука в цифре до ЦАП (1 онлайн

[Dmitry Stepin]

Возможно, появившиеся гармоники - это особенность конкретного ЦАПа при работе на максимальном уровне (0 дбфс)...

Совершенно верно. У меня два ЦАПа, дигилаб и рме, и оба имеют схожие искажения при уровне, близкому к 0 дбфс. Вот поэтому получается, что нет смысла цифровую ручку выхода держать строго под 0 дб, её стоит сделать тише на 10-20 дб, а остальное понижение можно добить аналоговой ручкой или делителем.



[Anthony Scott]

её стоит сделать тише на 10-20 дб.

тогда имхо лучше тем же методом найти то значение уровня, при котором искажения на анализаторе практически исчезнут...

ps
делитель в разъёме на стороне конвертера или мониторов? (блох конечно ловим, но всё же...)



[Dmitry Stepin]

@Anthony Scott, осталось только понять, что из того, что есть на спектроанализаторе привносит АЦП.



[JS-Tech]

Не знаю выложил ли Дима результаты. Не читаю. Но на 30 секунде происходит какая то вата.



[H-ron]

Совершенно верно. У меня два ЦАПа, дигилаб и рме, и оба имеют схожие искажения при уровне, близкому к 0 дбфс. Вот поэтому получается, что нет смысла цифровую ручку выхода держать строго под 0 дб, её стоит сделать тише на 10-20 дб, а остальное понижение можно добить аналоговой ручкой или делителем.

Строго говоря, при уровне декодированного цифрового сигнала 0dBfs возможны фокусы, да и в т.ч. цифрового фильтра, из-за конкретного алгоритма и неопределенности уровня м/у отсчетами. Особенно при несинусоидальном сигнале. В любом случае, записи с такими пиками и тем более уровнем не в какие ТУ, вроде, не пролезают?



[Dmitry Stepin]

делитель в разъёме на стороне конвертера или мониторов? (блох конечно ловим, но всё же...)

Делитель на разъёме мониторов.



[JS-Tech]

Посмотрел дату первого поста и понял как я лоханулся))))



[KB Music Studio]

То есть при уменьшении громкости даже на 90 дб в цифре по факту никакого криминала, кроме низкого соотношения сигнал-шум мы не получаем.

Дима, а уменьшал ты -90dbFS в микшере RME?



[Dmitry Stepin]

Дима, а уменьшал ты -90dbFS в микшере RME?

Естественно. РМЕ позволяет уменьшить громкость на 96 дб.



[KB Music Studio]

Естественно. РМЕ позволяет уменьшить громкость на 96 дб.

Вот, что нашел в интернете, правда 2010 год.

«Фейдеры микшера имеют разрядность 16 бит и снабжены специальной функцией коррекции чувствительности. Разрядность множительного устройства равна 40 битам (разрядность фейдеров 16 бит + разрядность аудиосигнала 24 бита), а разрядность сумматора — 36 битам (7 бит используются для обеспечения запаса по перегрузке, 24 бита — на аудиосигнал и еще 5 бит добавлены для уменьшения ошибок округления). При таких показателях 52 канала с уровнем +6 дБ могут быть смикшированы на один канал без перегрузки, а FPGA от фирмы RME в силах рассчитать пиковые и RMS-уровни на таком же числе каналов одновременно.

На выходе микшера производится транкейт сигнала до 24 бит без дизеринга.

TotalMix практически не вносит никаких изменений в проходящий через него сигнал. Отношение сигнал/шум и общие гармонические искажения, присущие оригинальному сигналу, остаются без изменений. Даже если пользователь не обратит внимание на индикатор и не заметит перегрузки из-за превышения запаса (headroom) на выходе, TotalMix ограничит сигнал, подобно пиковому лимитеру.»



[Dmitry Stepin]

Строго говоря, при уровне декодированного цифрового сигнала 0dBfs возможны фокусы, да и в т.ч. цифрового фильтра, из-за конкретного алгоритма и неопределенности уровня м/у отсчетами

Вот что происходит на разных уровнях цифровой крутилки перед цап:

Спойлер: -0.1 dbFS

Спойлер: -3 dbFS

Спойлер: -5 dbFS

Спойлер: -8 dbFS

Спойлер: -10 dbFS

Спойлер: -15 dbFS

Спойлер: -18 dbFS



[Dmitry Stepin]

Вот, что нашел в интернете, правда 2010 год.

Вот что писал Matthias Carstens из рме в 2019 году:

a) We are not talking about lowering the volume and then re-recording that analog signal - that would be a bad idea. On monitor or phones outputs digital volume control is (these days) transparent and shifts the signal into the noise floor without any coloration or distortion. So as long as you can't hear the noise floor the limiting factor is not the reduced dynamic range (from lowering the digital signal's volume), but your ears. They can not hear the super low level parts anyway, and that's why you don't need to worry about it.



[KB Music Studio]

@Dmitry Stepin, это в обоих цап так?



[H-ron]

@Dmitry Stepin, неожиданно и интересно...



[Dmitry Stepin]

это в обоих цап так?

У РМЕ практически также:

Спойлер: -0.1 dbFS

Спойлер: -3 dbFS

Спойлер: -5 dbFS

Спойлер: -8 dbFS

Спойлер: -10 dbFS

Спойлер: -15 dbFS

Спойлер: -18 dbFS



[alexpen]

Вот что писал Matthias Carstens из рме в 2019

Это он в каждом втором посту по этой теме говорит ))) Чтобы народ перестал дурью маяться )



[VR.j]

.., дигилаб и рме, и оба имеют схожие искажения при уровне, близкому к 0 дбфс. Вот поэтому получается, что нет смысла цифровую ручку выхода держать строго под 0 дб, её стоит сделать тише на 10-20 дб

Итого : вы имеете 2 заведомо хороших устройства, пусть разных, но не бытовуха. И если вы делаете музыку - то ее все остальные слушают ее ( вашу продукцию) с гораздо более искажениями. И ничего.
Ну а если мы с вами ближе к запретному слову аудиофил, то о какой регулировке в цифре ( тфу блин) можно вообше говорить?

Итого2: да, идеальный цап это сложно. Но и идеальный сигнал также сложно. Ну и зачем нам синус под 0,2 dbfs?



[KB Music Studio]

@Dmitry Stepin, что то очень странное происходит при измерениях кмк.



[KB Music Studio]

@Dmitry Stepin, #1.339



[Dmitry Stepin]

что то очень странное происходит при измерениях кмк.

У меня всё равно нет другой карты, чтобы проверить и сопоставить результаты. Поэтому кто-нибудь может сделать аналогичный опыт - соединить выход карты со входом и записать синус с разными уровнями выхода..



[Dmitry Stepin]

#1.339

Я думаю, что проблема может быть в анализаторе спектра. Сейчас подумаю.



[Dmitry Stepin]

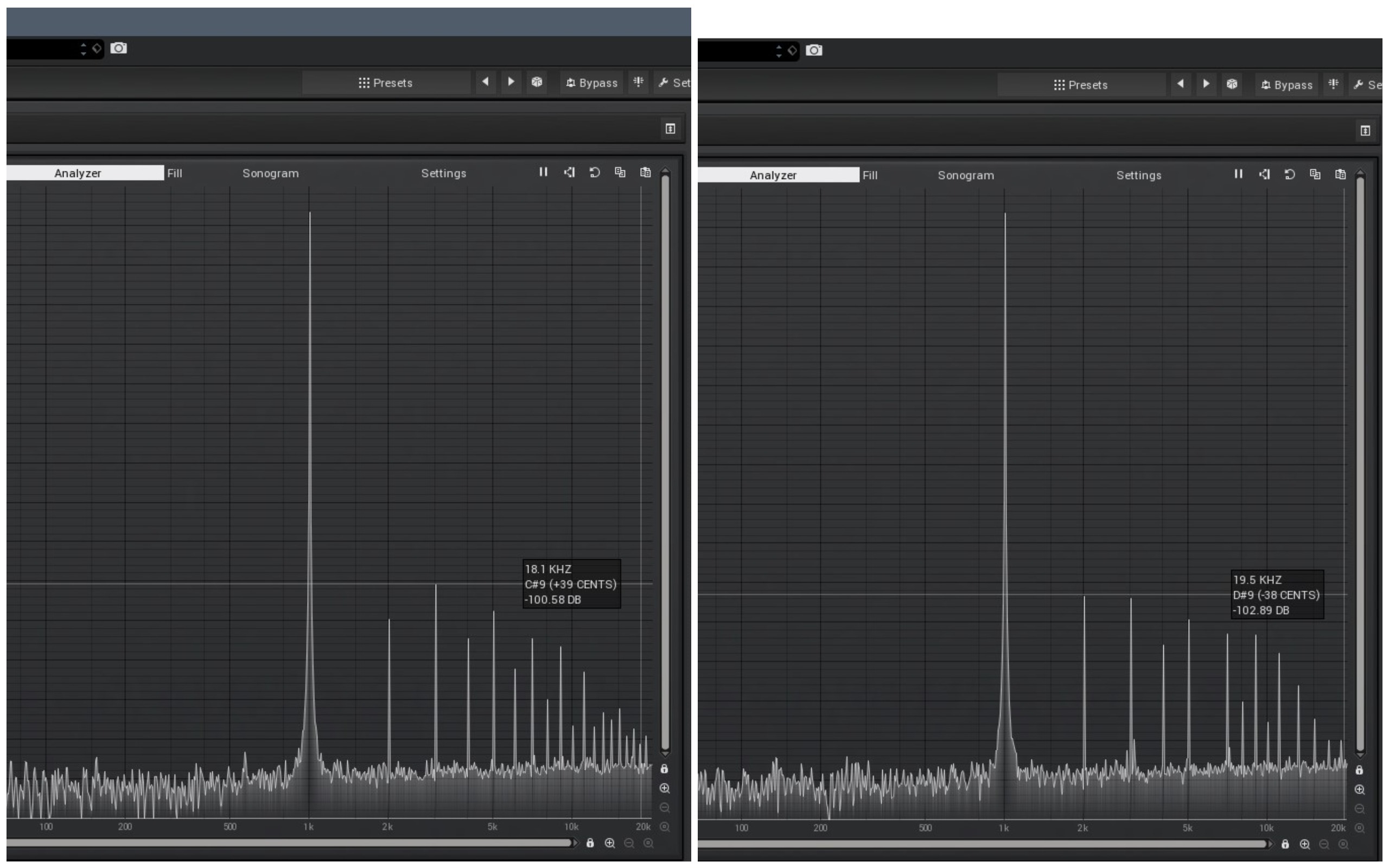

Попробовал другим посмотреть, по сути тоже самое, только все уровни отображаются ниже на 6 дб.

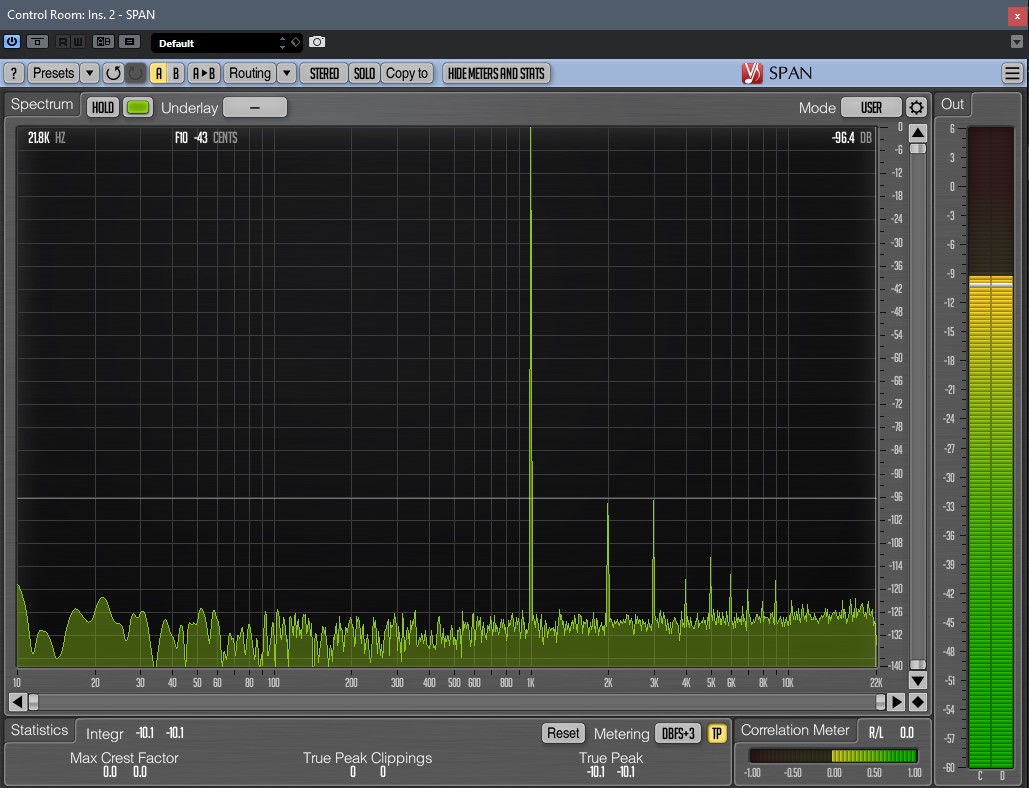

Спойлер: -0.1 dbFS

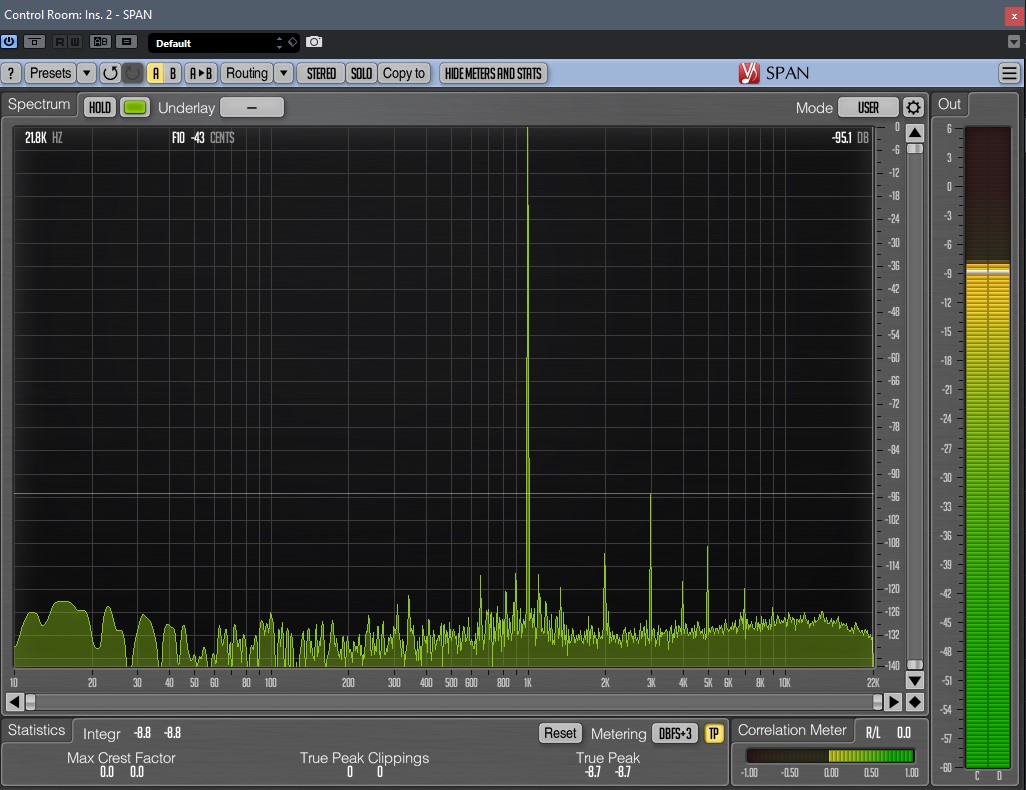

Спойлер: -8 dbFS

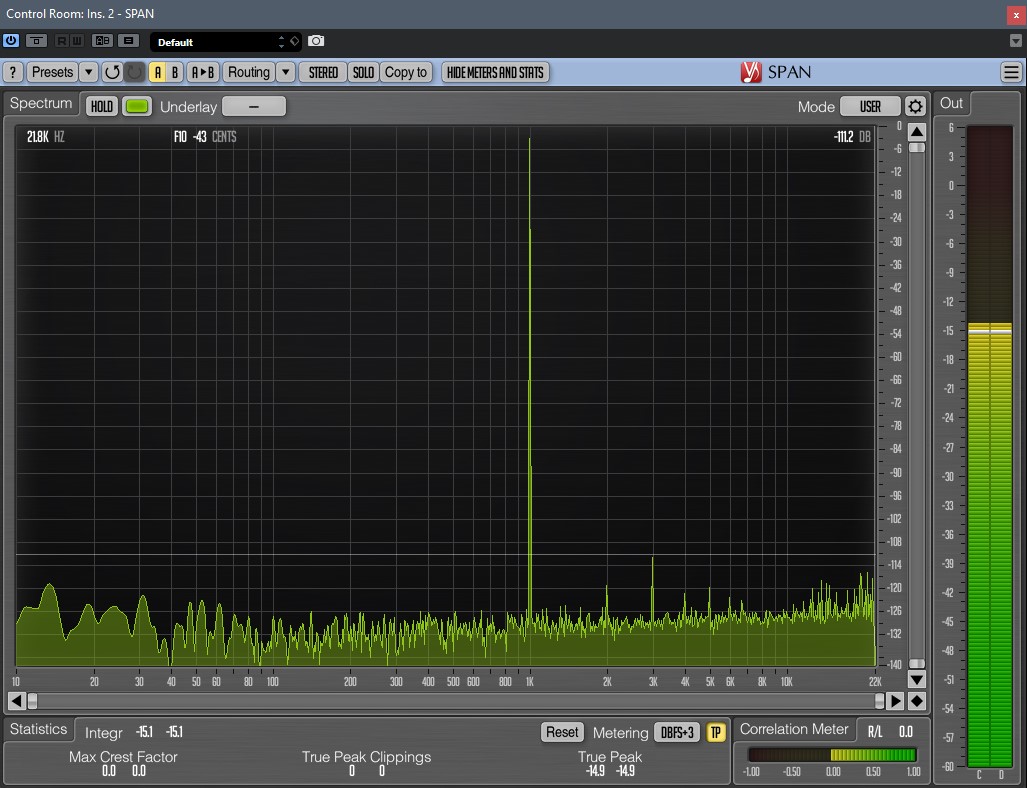

Спойлер: -15 dbFS

Спойлер: -18 dbFS



[H-ron]

Попробовал другим посмотреть, по сути тоже самое, только все уровни отображаются ниже на 10 дб.

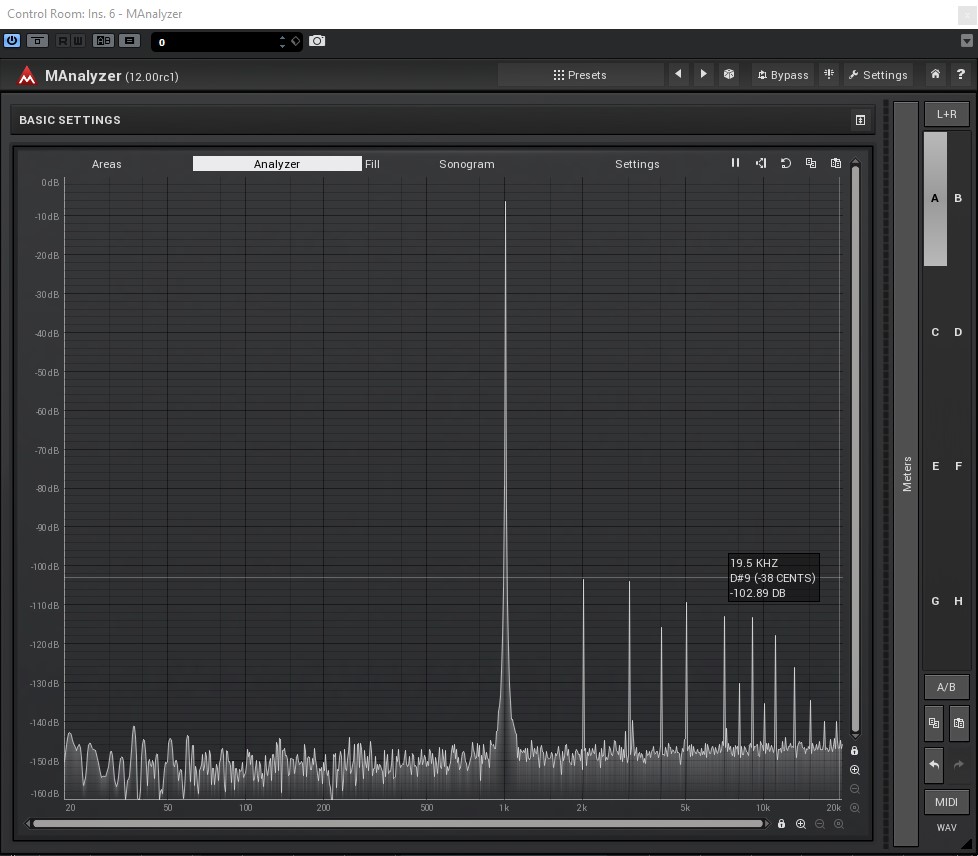

Спойлер: -0.1 dbFS

Посмотреть вложение 180180

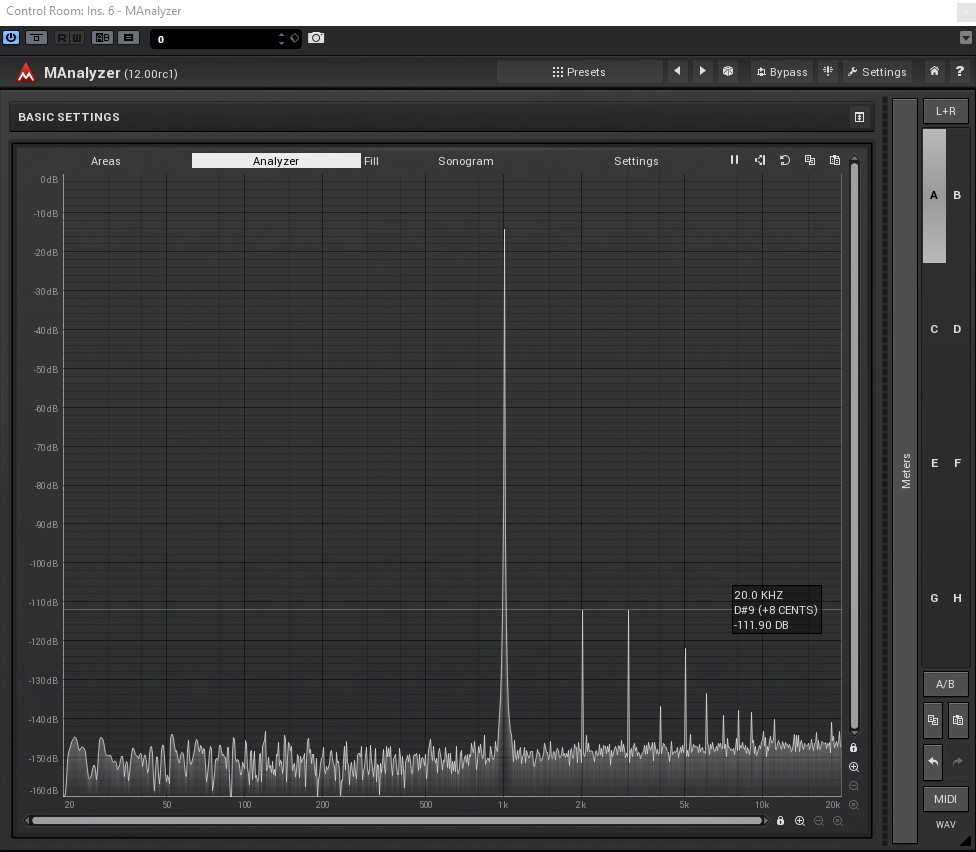

Спойлер: -8 dbFS

Посмотреть вложение 180181

Спойлер: -15 dbFS

Посмотреть вложение 180178

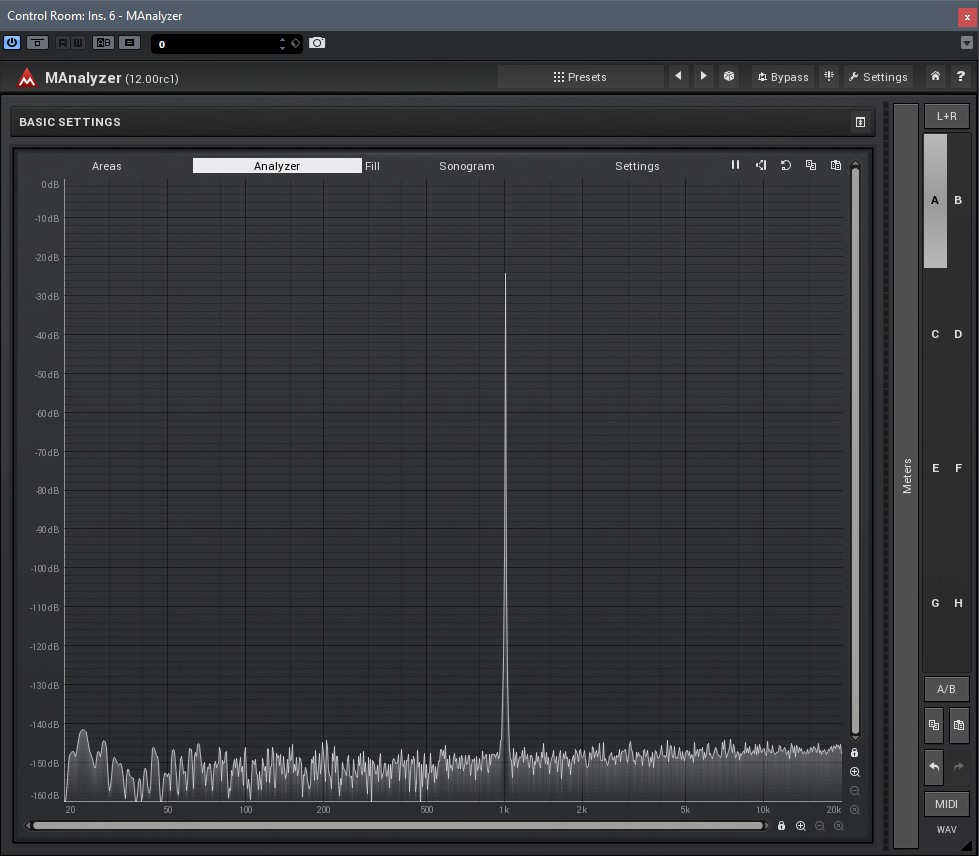

Спойлер: -18 dbFS

Посмотреть вложение 180179

Кстати, это уже другое дело!



[Dmitry Stepin]

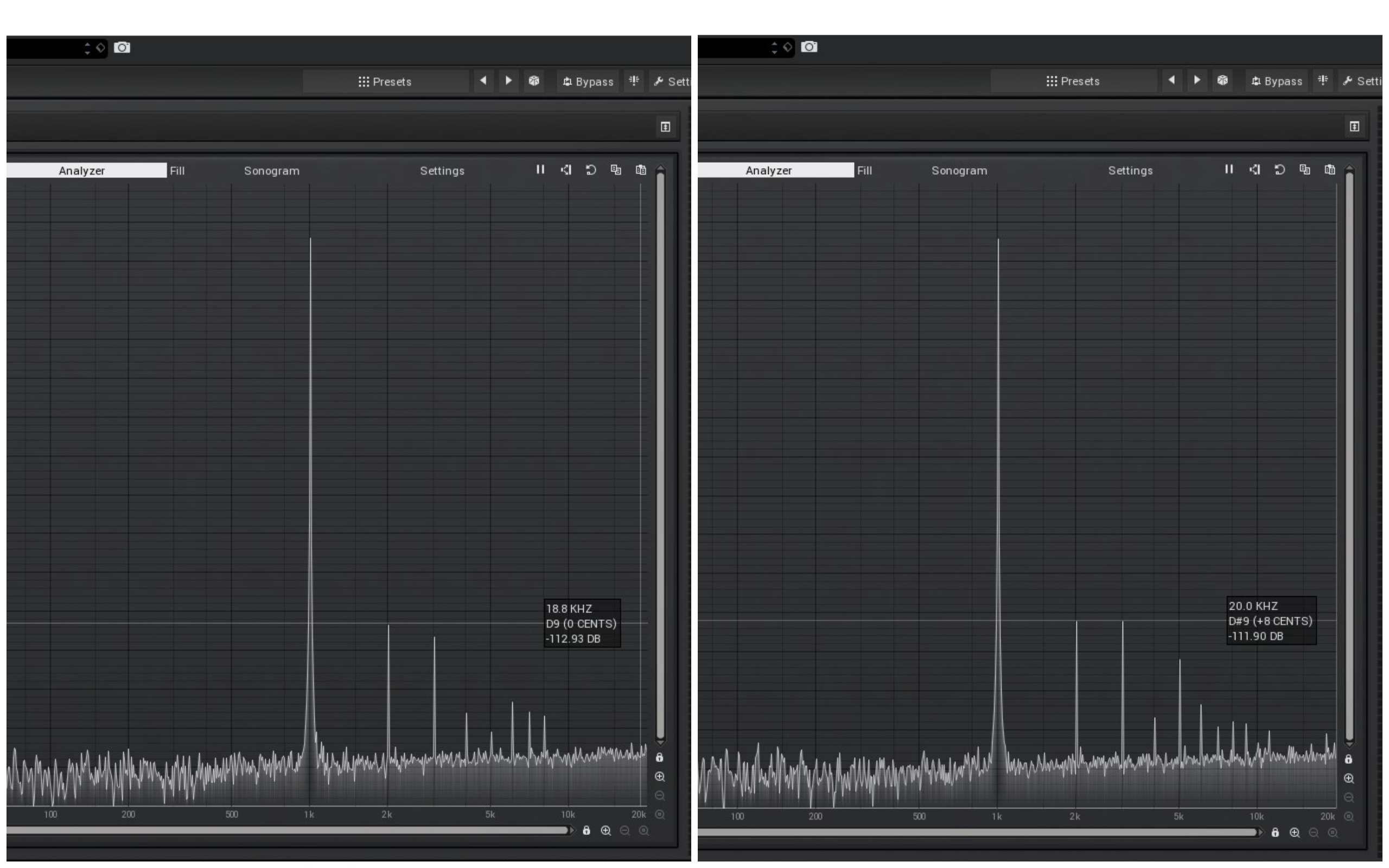

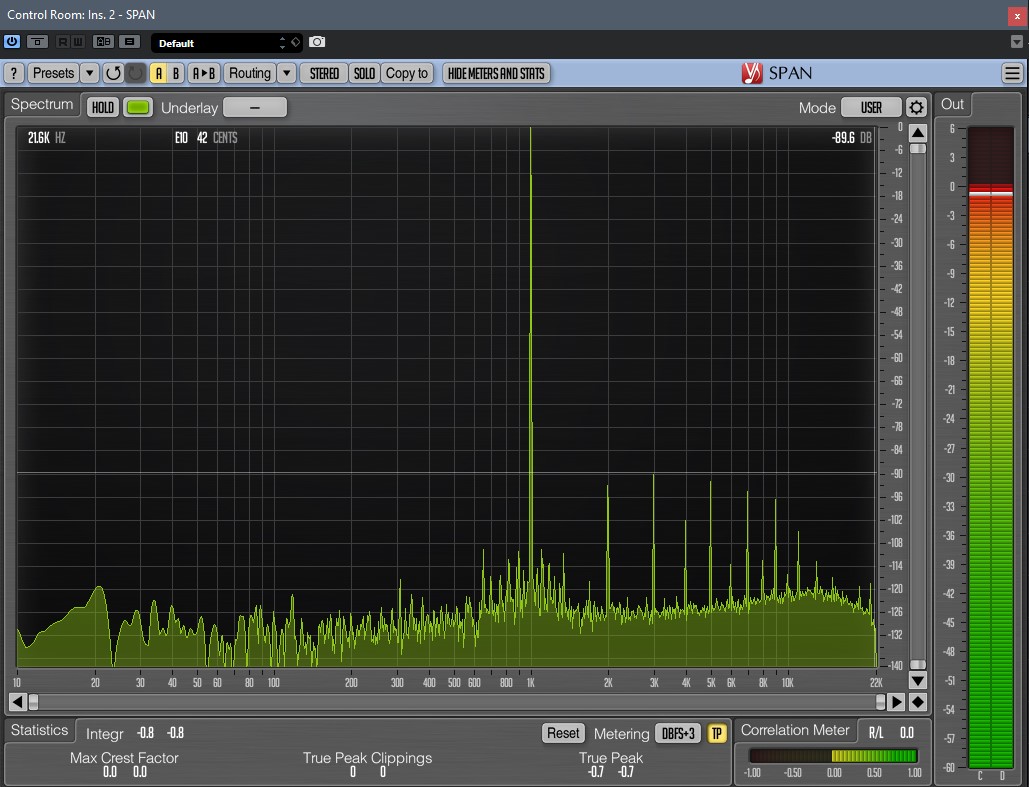

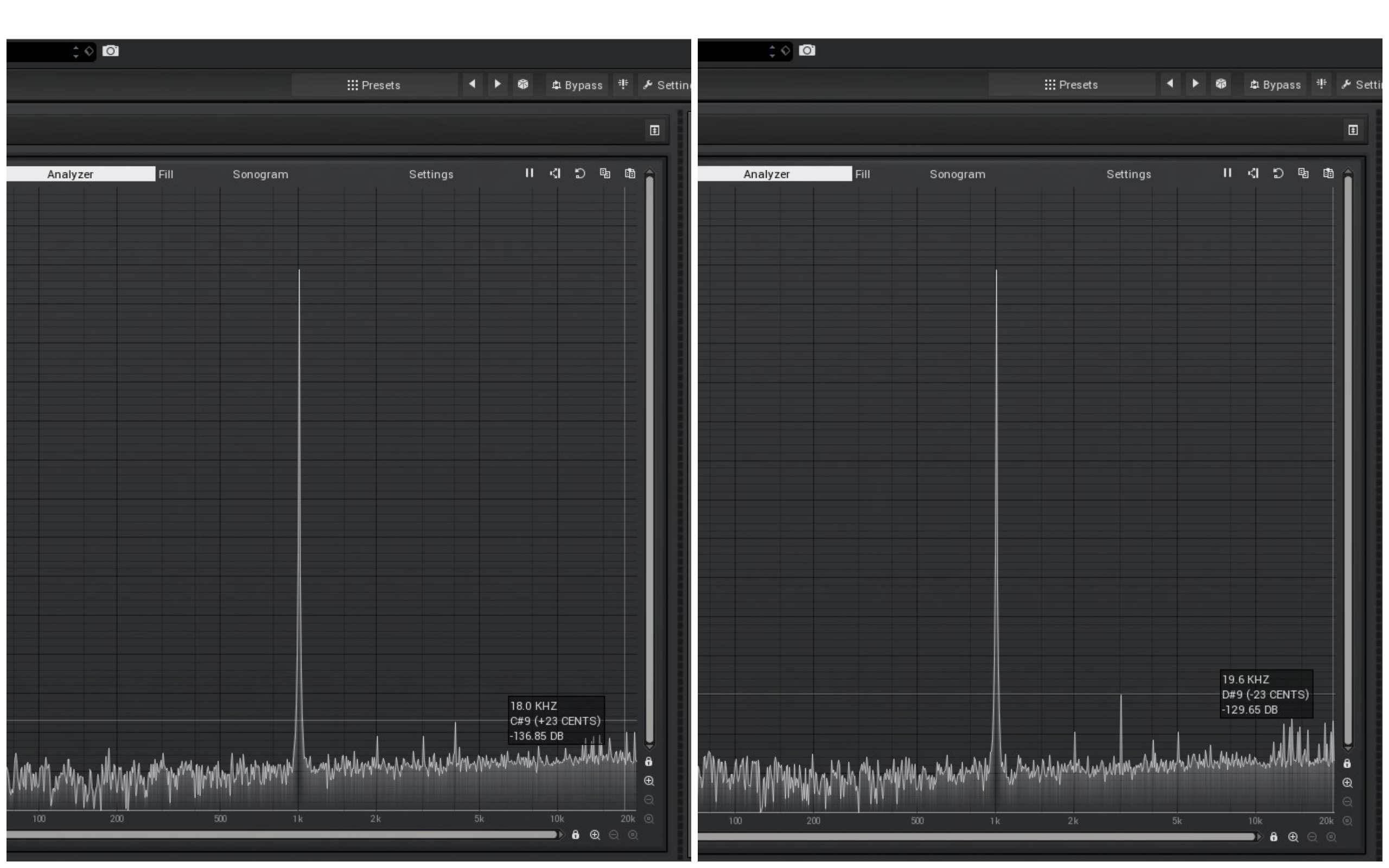

Попутно обнаружил, что левый и правый канал ЦАП имеют немного разный характер искажений.

Спойлер: -0.1 dbFS

Спойлер: -8 dbFS

Спойлер: -15 dbFS



[Dmitry Stepin]

Кстати, это уже другое дело!

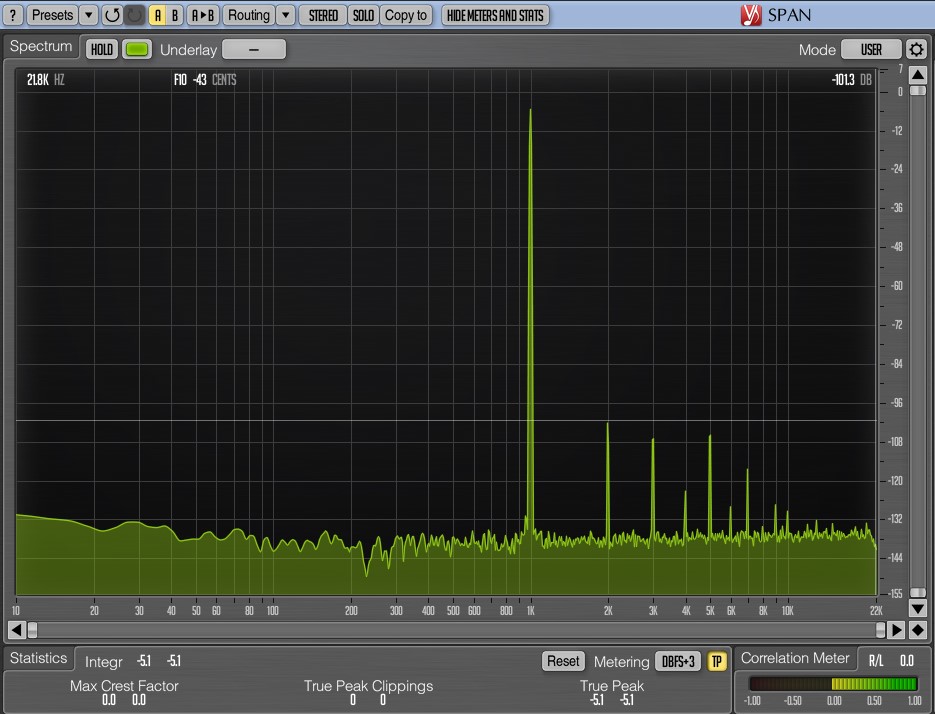

Это не меняет сути - соотношение синуса и гармоник всё равно 97 дб осталось. Просто на SPAN все уровни выше и, кстати, честнее по-моему, так как синус в -0.1 дб реально отображается с уровнем -0.1 дб. А на мельде он -6 дб.



[KB Music Studio]

@Dmitry Stepin, да вот в чем вопрос у @digilab2 цап по его замерам (ссылка выше) имеет 3ю гармонику на -115db примерно, 2ю еще ниже.
Возможно дело в ОУ разных и (или) еще что нибудь.



[Dmitry Stepin]

Возможно дело в ОУ разных и (или) еще что нибудь.

Судя по тому, что у меня левый и правый выходы имеют разные значения, то возможно, что уровни гармоник варьируются у разных экземпляров.



[Dmitry Stepin]

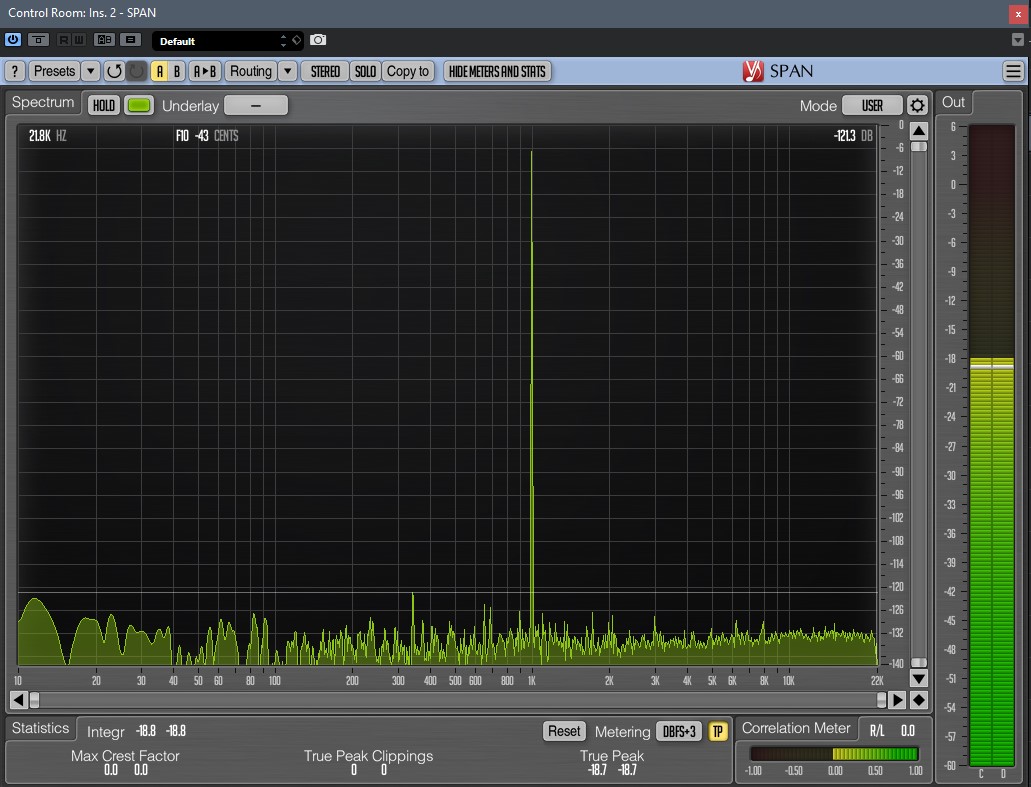

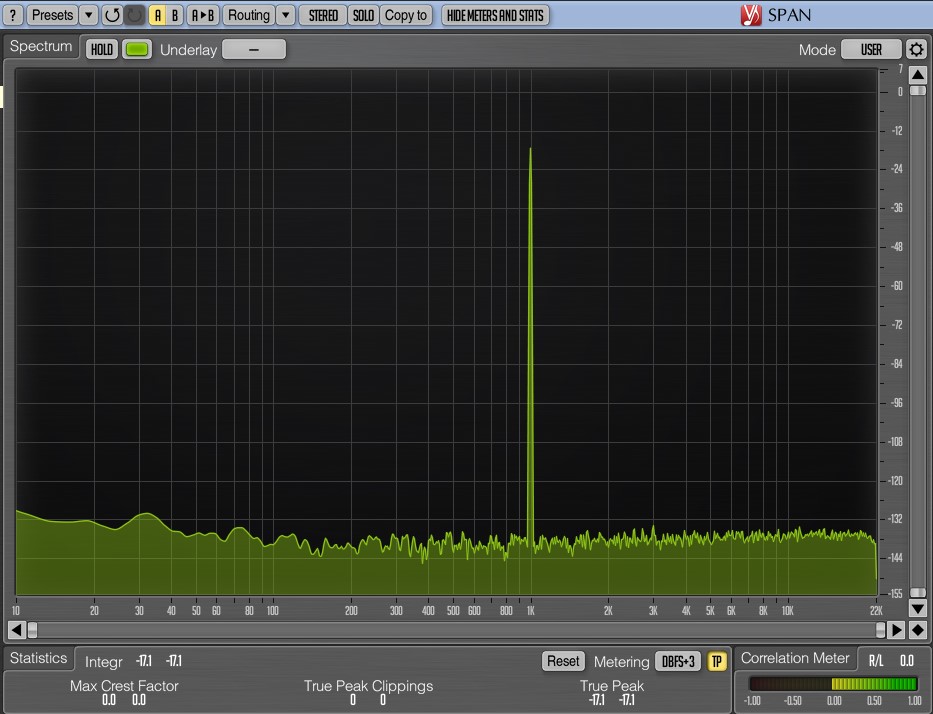

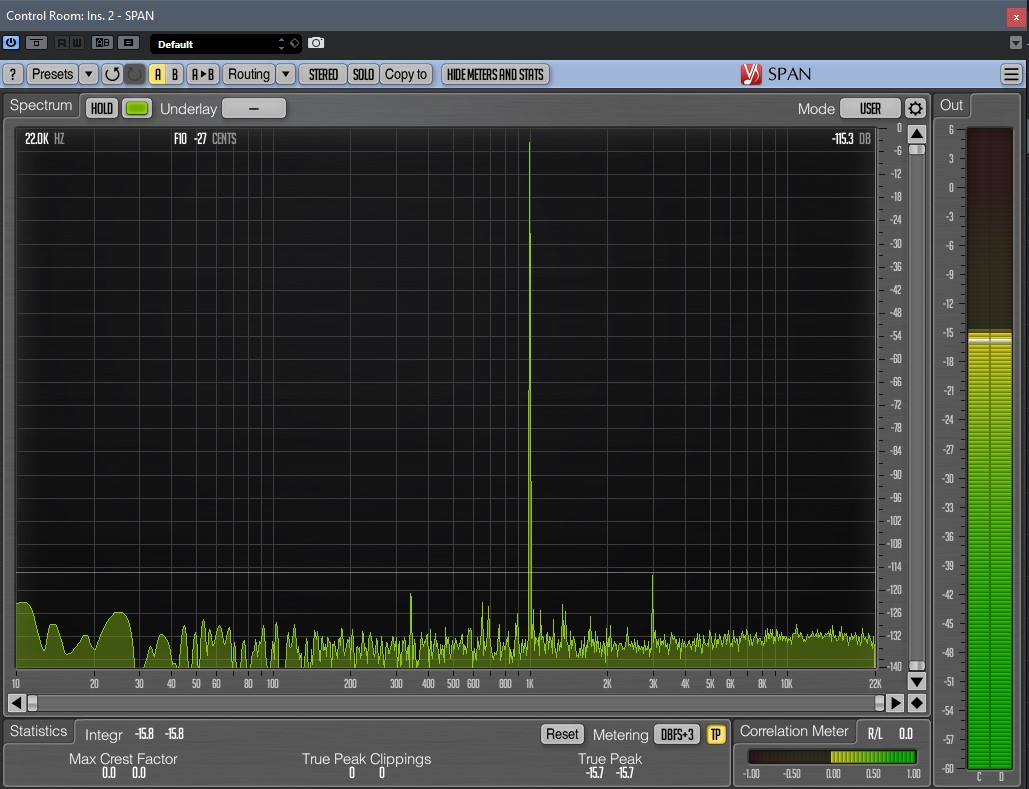

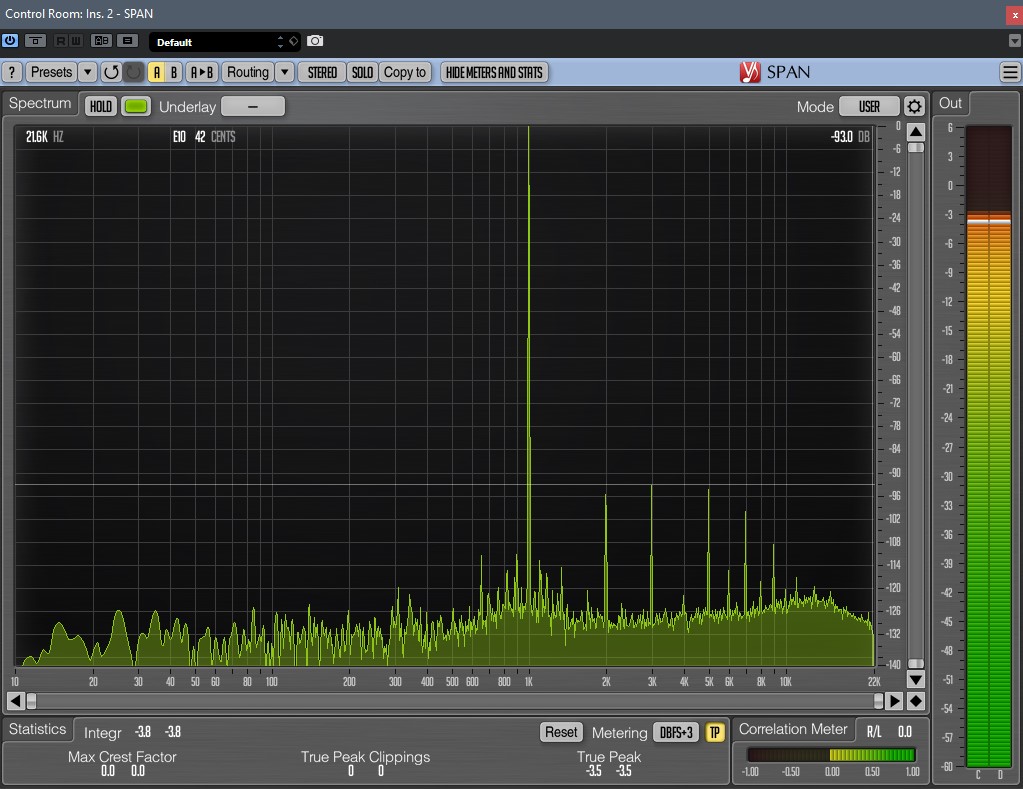

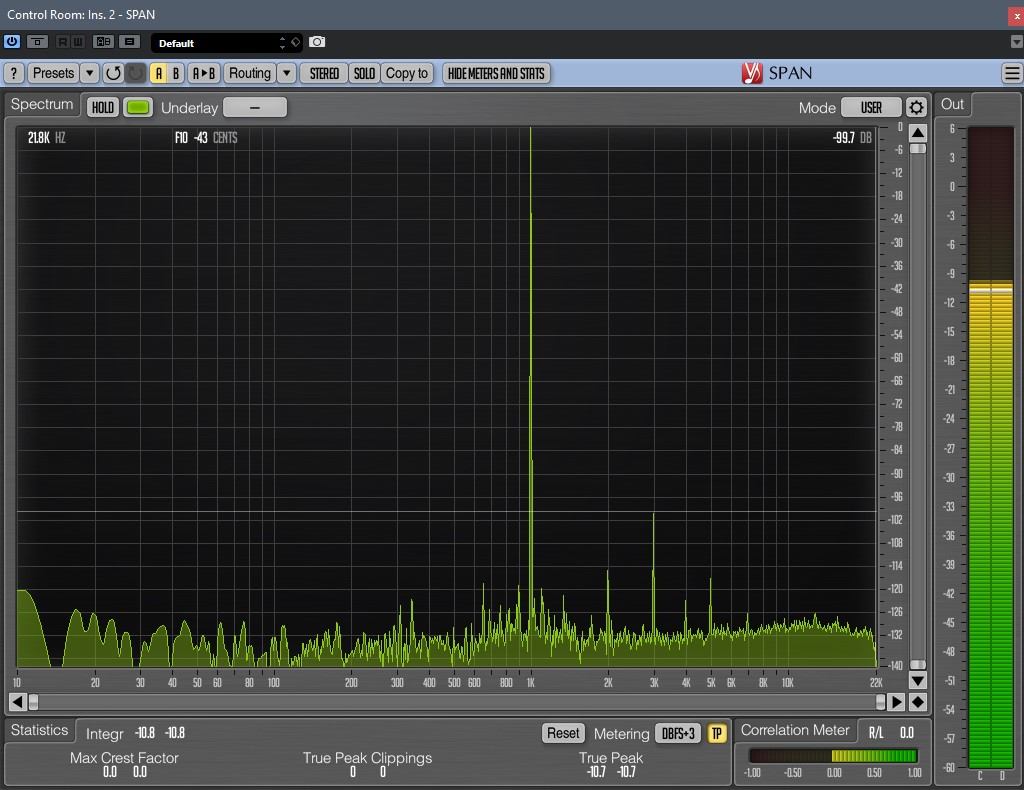

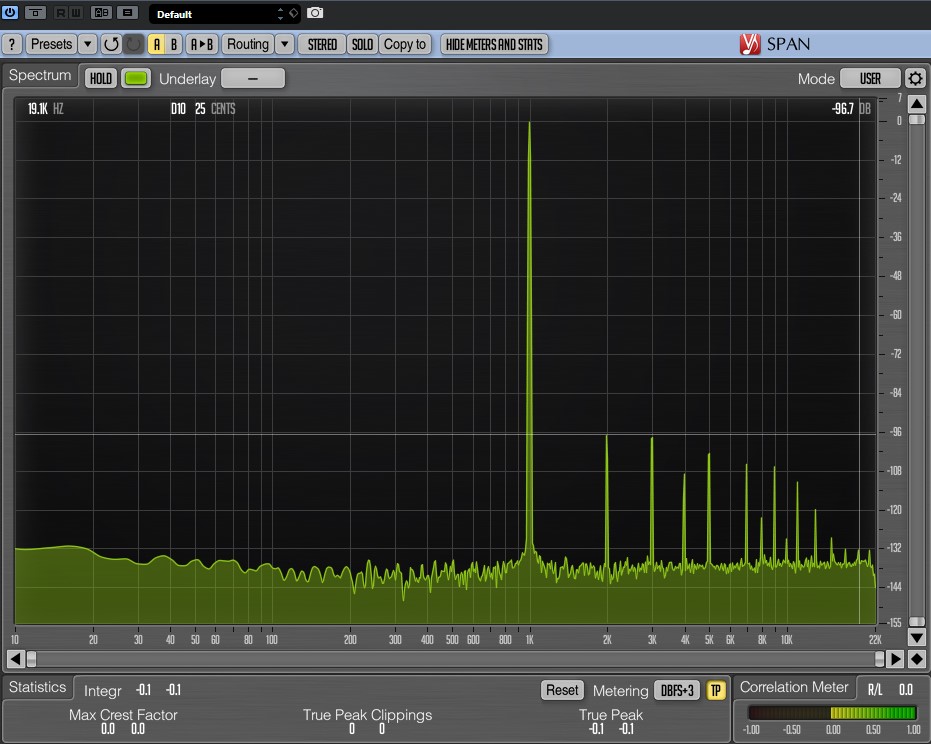

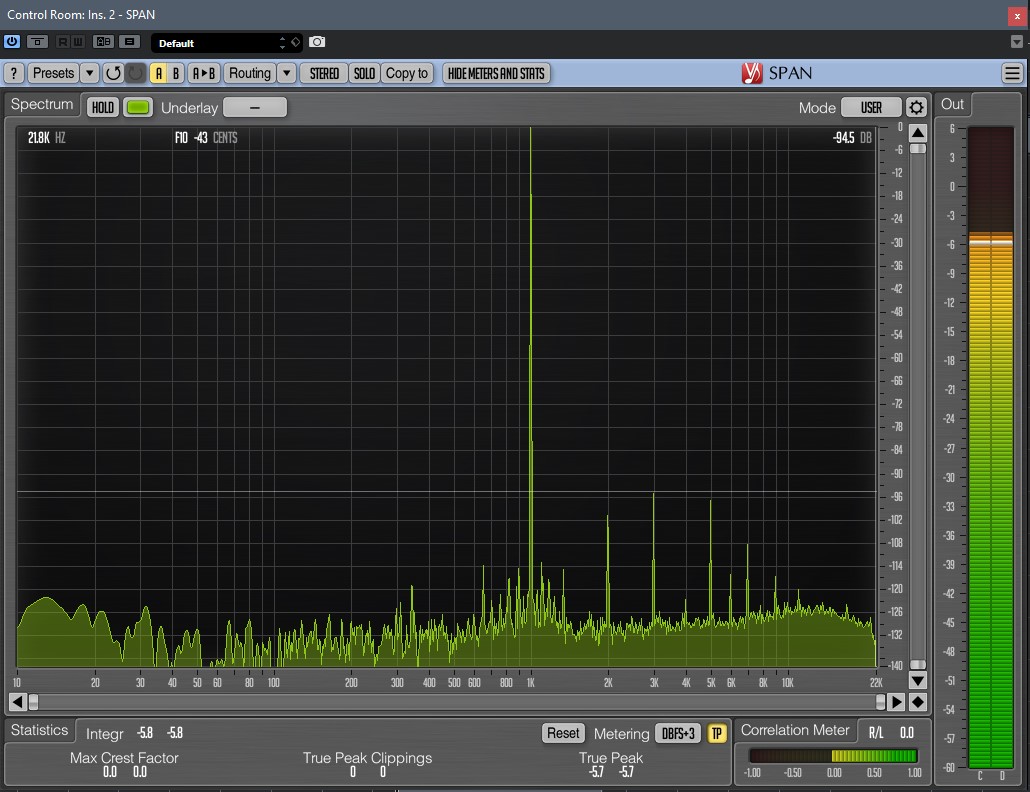

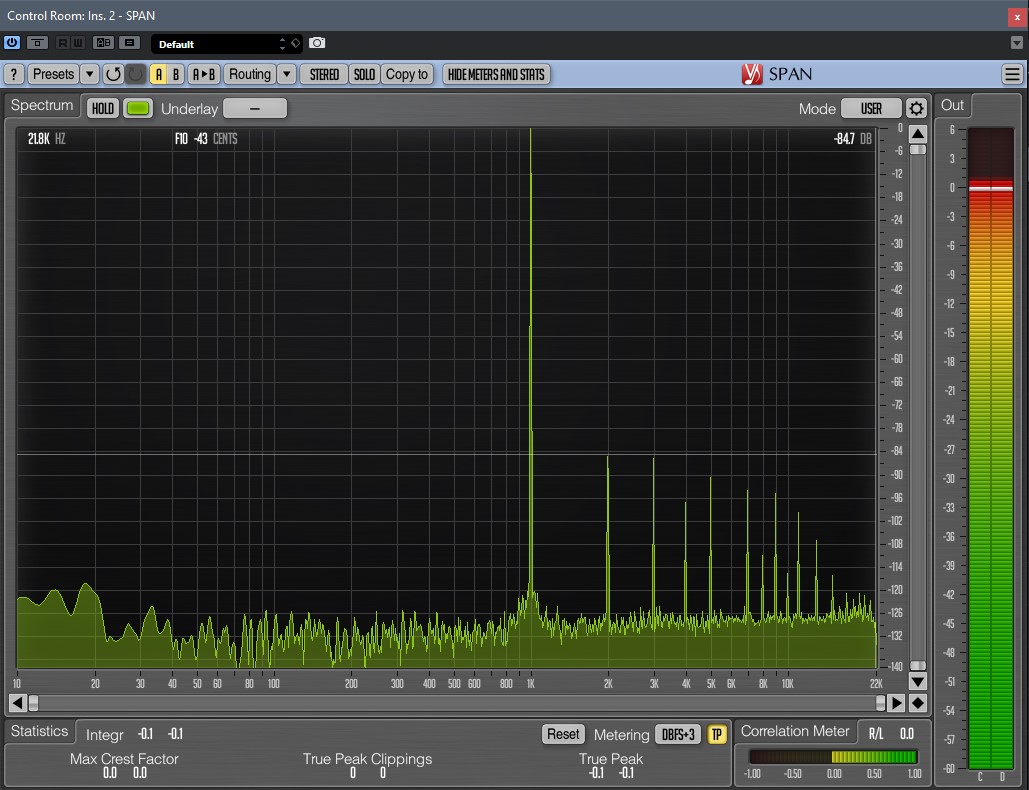

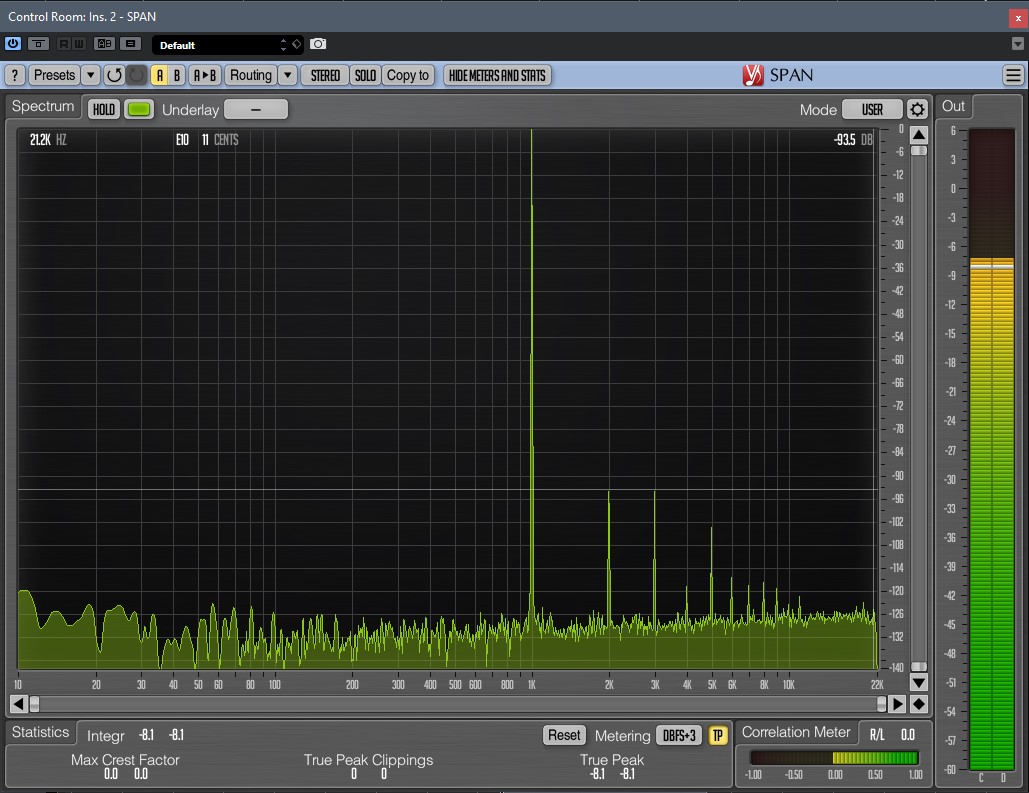

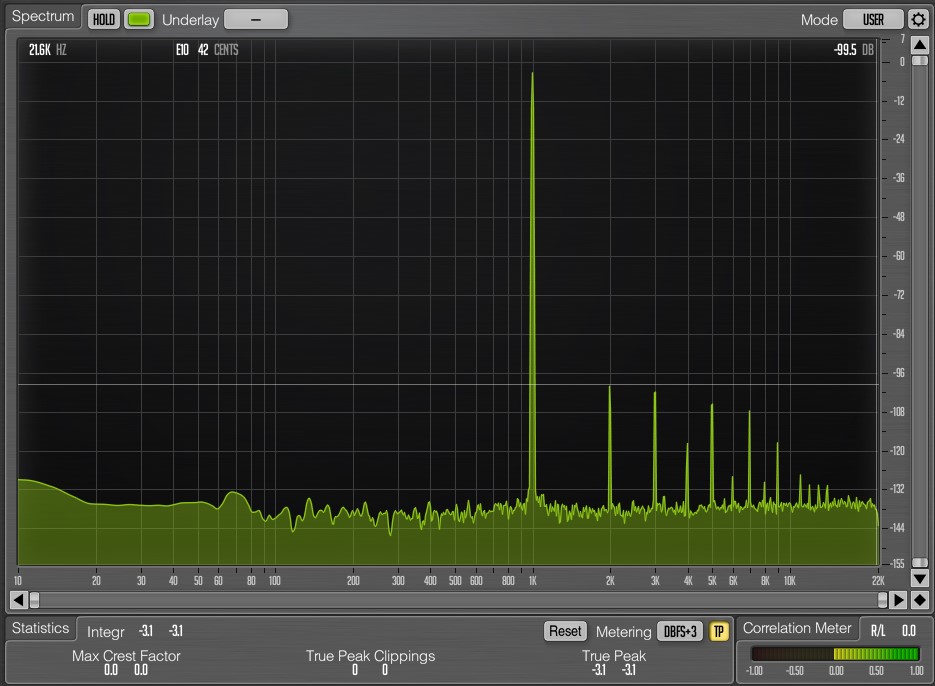

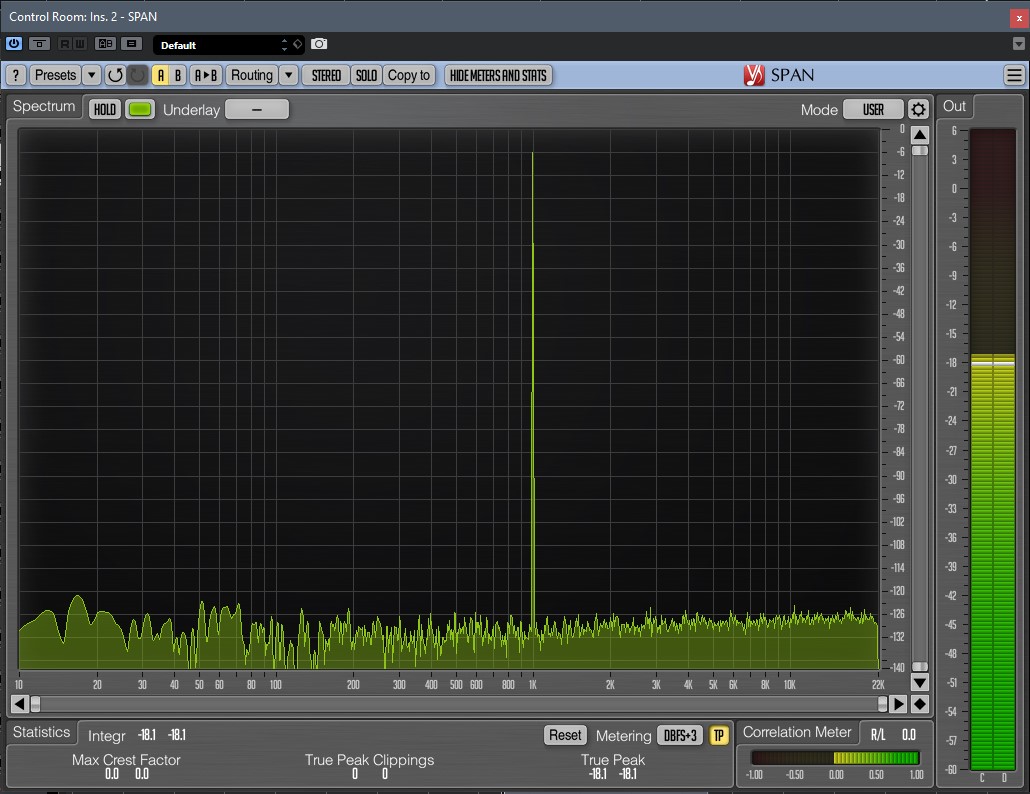

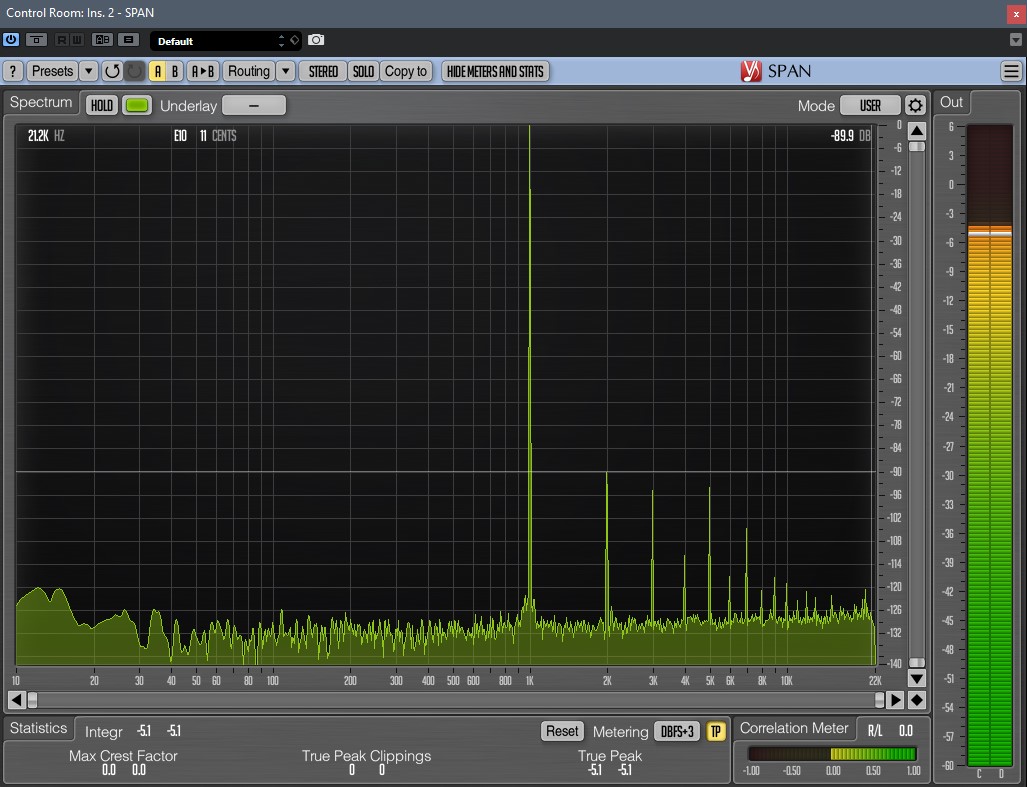

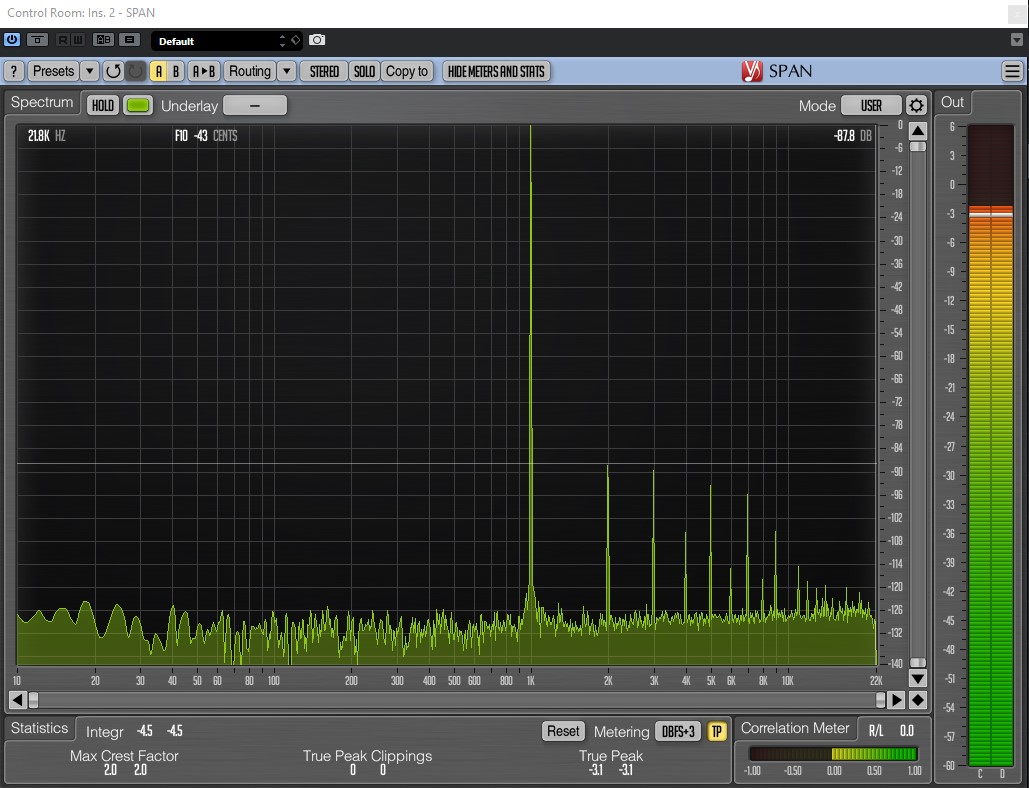

Короче, вот в СПАНе с нормальным отображением ещё раз сделал дигилаб.

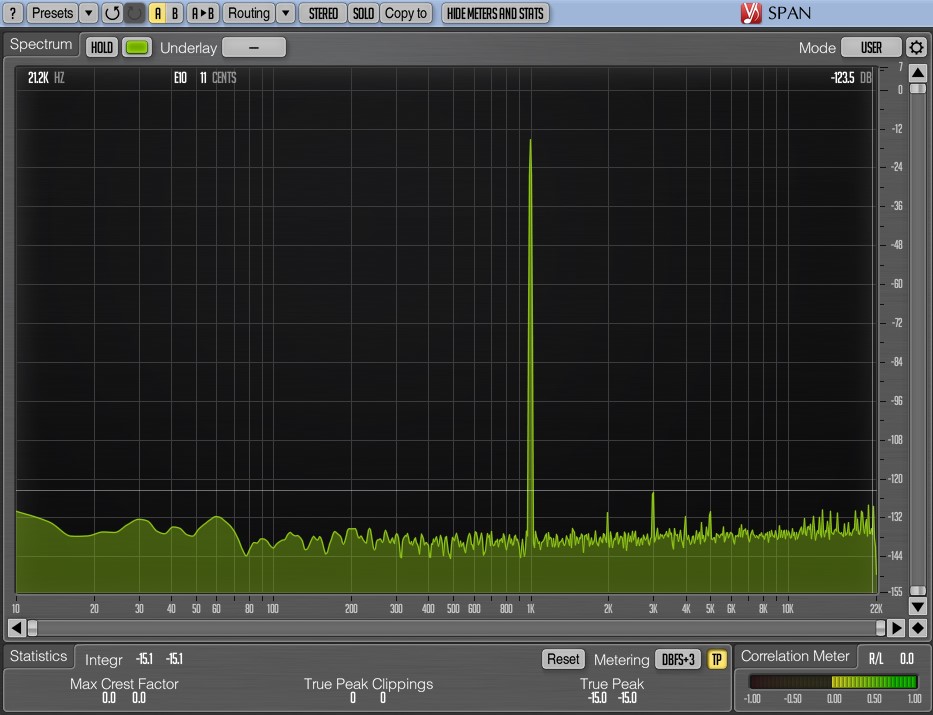

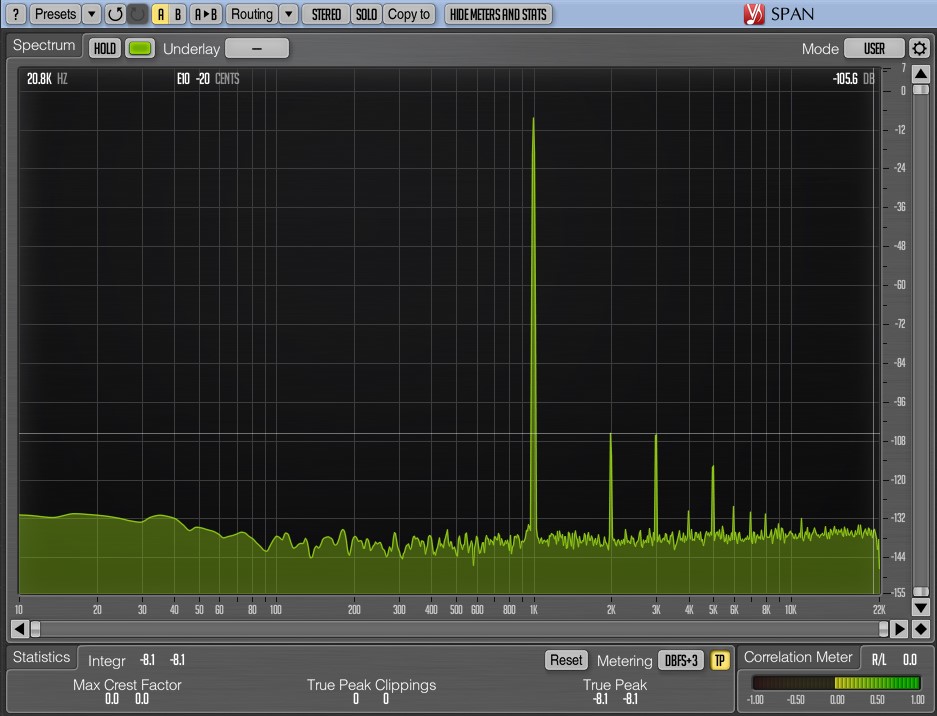

Спойлер: -0.1 dbFS

Спойлер: -3 dbFS

Спойлер: -5 dbFS

Спойлер: -8 dbFS

Спойлер: -10 dbFS

Спойлер: -15 dbFS

Спойлер: -18 dbFS



[digilab2]

Да, но зато искажений нет

-они просто уехали в шум, кстати и при аналоге тоже самое должно было быть только с меньшей шумовой полкой просто вы очевидно некоректно меряли, это не так просто гляньте в тeму dac 202 там в конце были корректные измерения все уходит в шум и никаких гармоник в аналоге нет( да собственно и быть не может) а вот в цифре они начинают расти
мленький пример для понимания , давайте уменьшим сигнал после цап на 100gb в аналоге и цифре, аналоговый сигнал какой был такой и останется -24бит плюс добавятся шум резисторов делителя, а вот цифровой у вас станет 4 битным с к.г примерно 10%



[digilab2]

да вот в чем вопрос у @digilab2 цап по его замерам (ссылка выше) имеет 3ю гармонику на -115db примерно, 2ю еще ниже.
Возможно дело в ОУ разных и (или) еще что нибудь.

в среднем в районе -110dbfs до -115dbfs ( в зависимости от чипа) фишка тут заключается чем мерять , есть две признанных системы
аудио прецижн( профи) и спектраплюс ( любители)
