Всех приветствую.

Есть Микрофон Gefell UM70 на ручке MV692. + блок питания RFT - N 691. Везде разъемы tuchel 7pin. Нужно спаять кабеля, что бы подклюить всё это хозяйство, а то есть нужны:1 - tuchel - tuchel для подключения микрофона к блоку питания и 2 - tuchel - XLR для выхода с блока питания на преамп

Господа..., расскажите..какой тип кабеля покупать и дайте распайку пожалуйста!!
:(


Bronkomusic

Member
20 Ноя 2012
53
6
8
17
Поясните пожалуйста, люди добрые. Не особо соображаю в схемах, поэтому не до конца понял как спаять кабель выходной 7pin-xlr.
Pin 3 это земля, а 1, 2 и 7 за что отвечают? 1+2 горячий, 7 холодный или как?


Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
как спаять кабель выходной 7pin-xlr.
-- Никак. :)

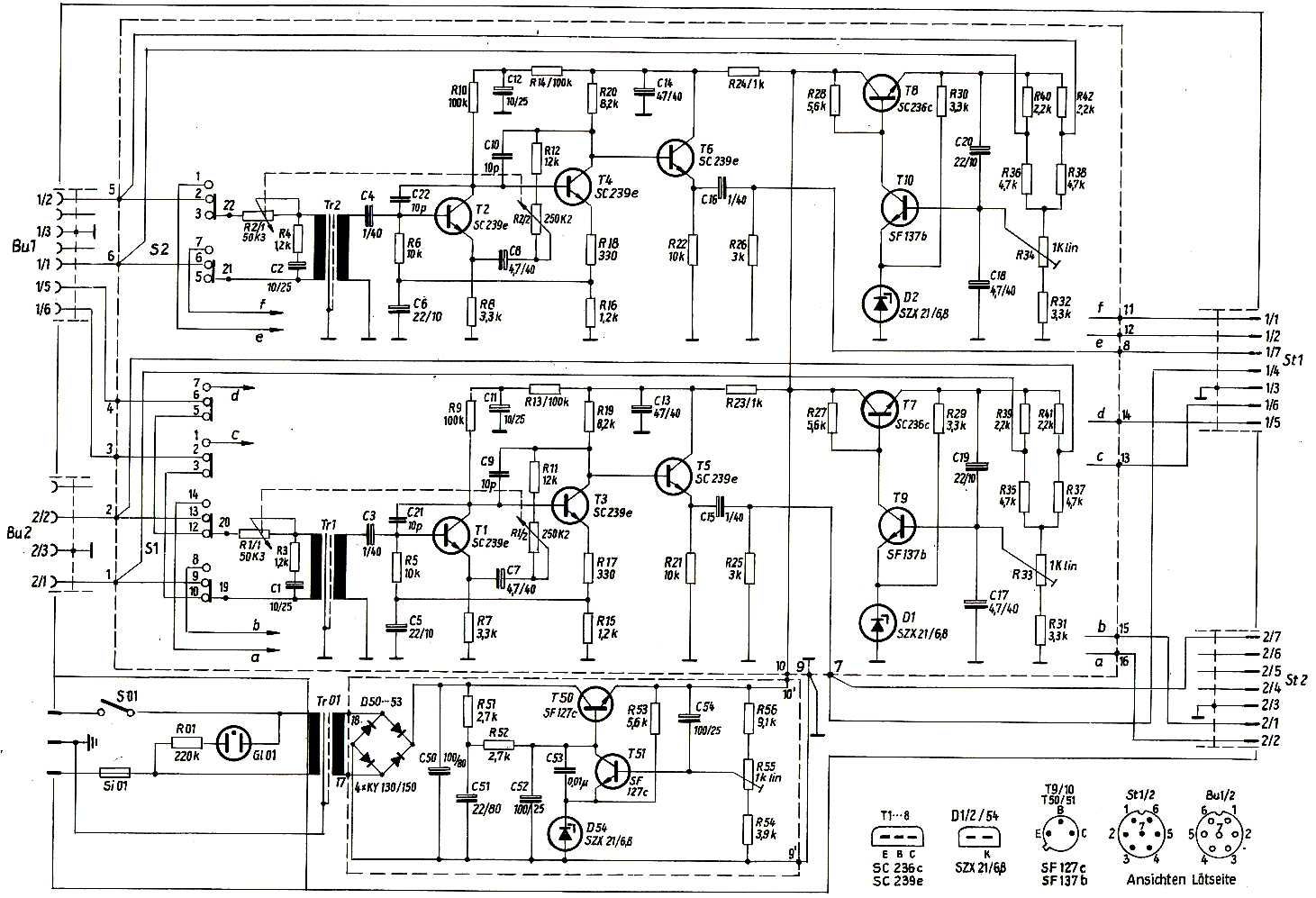

Вам с него (с выходного разъёма) нужно ровно два контакта:
St1 - контакт 1/3 = земля, контакт 1/7 = сигнал
аналогично:
St2 - контакт 2/3 = земля, контакт 2/7 = сигнал
Всё!
Остальное вам без надобности абсолютно.
