Минимально-фазовая характеристика однозначно связана с АЧХ и вычисляется с помощью преобразования Гильберта в любой «измерительной программе». Называться эти картинки могут по разному, но суть от этого не меняется. Поэтому мерить ее целенаправлено - это некорректное понятие.Поделитесь пожалуйста опытом, дайте советы - как при замере ФЧХ не ошибиться и не замерить ненароком минимально-фазовую?
А вот ФЧХ акустической системы померить без калиброванного тракта и двухканального метода физически невозможно (у вас не будет отправной точки для измерения). Вернее померить-то можно, но что это будет - не понятно
У
Удалённый пользователь 2234
Guest
Странно от производителя мониторов читать некорректные формулировки. Корректная формулировка такая:
В случае если система является минимально-фазовой, то ФЧХ такой системы однозначно связана с АЧХ и следовательно ФЧХ может быть вычислена из АЧХ с помощью преобразования Гильберта.
Видимо русский язык для Вас не является родным и возможно я Вас неправильно понял, но если Вы хотели сказать, что получить минимально-фазовую характеристику в результате замера невозможно, то это не так, в результате замеров ФЧХ мы можем получить минимально-фазовую характеристику - если система, которую мы подвергаем замерам является минимально-фазовой (в пределах погрешности приборов и методик измерения).
У
Удалённый пользователь 2234
Guest
Неважно что у каждого будет свой тракт - важно чтобы было два тракта с идентичными параметрами (в пределах допустимой погрешности), к одному из которых подключается устройство, ФЧХ которого нужно измерить (причем подключение измеряемого устройства не должно изменять параметров других элементов тракта - в пределах допустимой погрешности).
У
Удалённый пользователь 2234
Guest
Судя по картинке это не результат замера ФЧХ, а ФЧХ вычисленная из АЧХ, поскольку на картинке заголовок "minimum phase". А Ваши суперкубики не являются минимально-фазовой системой - поэтому этот график не имеет никакого отношения к реальной ФЧХ.
Можете показать результаты реальных замеров ФЧХ с описанием методики и используемого оборудования?
значит калибровка тракта не обязательна, согласно этим графикам или тут опять про другое речь? АЧХ нас как бы не интересует....
ну вот...
Я тут как-то пытался писать сложно о сложном, - народу не понравилось. В итоге написал упрощённо - тоже не катит)
Лучше вообще не писать)
P.S. вот выдержка из книги Алдошиной. В целом данную книгу рекомендую.
Алдошина. Электродинамические громкоговорители (1989г) Страница 14
Последнее редактирование:
-- Только СТРОГО тем, кто прекрасно знает данную тему!
Иначе и до спятить нахрен недалеко.

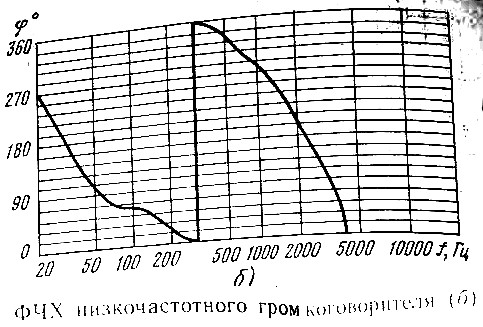

Кстати - картинка 2б замечательно иллюстрирует уровень "знаний" г. Алдошиной.
P.S. Интересно - сколько из участников топика заметит бредовость рисуночка?....
Круг в 360 градусов имеет место быть. Шифт на 180 градусов относительно 0 на бредовость не тянет.
Загадками говорите? Ну да понятно. Какой НЧ до5000 ?-- Сам "график" справа:
Посмотреть вложение 173158
Особенно в сочетании со схемой измерений слева -- убивает НАПОВАЛ.
Бедные студенты, кто её откровения слушает...
Тоже не проблема. Причем выше 1-2к такое порой начинается из-за выхода из поршневого режима, что пренебрегать этим категорически нельзя.
Что ещё за сброс времени? Как эта фаза вообще читается? График, любой, показывает что фаза вертится только так и это типа нормально?
Вертикальная полоса что означает?
Вон тут какие картинки рисуют
Chris A, Could you explain minimum phase analysis, please.
Chris, In at least on post you had mentioned something was not a minimum phase system, perhaps in room echos. Could you expand on what is or is not a minimum phase system and what means to us. BTW in an early publication PWK was talking about using amplitude to determine phase (hazy on this) and ...
community.klipsch.com
Последнее редактирование:
У
Удалённый пользователь 2234
Guest
Это я думаю автор учебника сделала специально, чтобы отсеять на ранней стадии студентов, не пытающихся понять суть процессов и проанализировать - что может быть, а чего не может быть никогда.
Но вероятнее всего при печати этого графика ошиблись в коммутации и в качестве опорного сигнала выступал сигнал с микрофона.
Пусть вам ЛОНГ объяснит , вопрос-то от него. А у меня прогулка по Москве .7-3.Что ещё за сброс времени? Как эта фаза вообще читается? График, любой, показывает что фаза вертится только так и это типа нормально?
Вертикальная полоса что означает?
Вон тут какие картинки рисуют
Chris A, Could you explain minimum phase analysis, please.
Chris, In at least on post you had mentioned something was not a minimum phase system, perhaps in room echos. Could you expand on what is or is not a minimum phase system and what means to us. BTW in an early publication PWK was talking about using amplitude to determine phase (hazy on this) and ...community.klipsch.com
-- Это не учебник. И не специально - просто здесь дурость "аффтора" хорошо видна...
-- Нет.
Хотя ход мыслей - в правильную сторону, в общем-то. Первый, кстати.
