Всем, привет!

Потребовалось обжать Ethernet кабель 6 категории.

Трудности связаны с толщиной этого кабеля (F/UTP Cat. 6).
Кабель ни в стандартный коннектор RJ45 не лезет, ни колпачок на него не натянуть.

Просветите, для 6 категории всё специальное должно быть или всё-таки надо стараться натянуть старую сову на новый глобус?



[H-ron]

@trickum, есть специализированные кат6 и универсальные клещи, которые переключаются. Коннекторы д.б. специальные.

Кстати, речь не плоских кабелях...



[H-ron]

@trickum, кстати, а для чего заморачиваться с cat.6 кабелем?



[basЫl]

@H-ron, 10гбит на 55 метрах
cat7 - 10гбит длиннее 100м
cat8 - 40гбит на 30м



[trickum]

@trickum, кстати, а для чего заморачиваться с cat.6 кабелем?

Проложен такой кабель.

С заделом на будущее.



[Denis12308]

Клещи никакие не специальные, а вот разъёмы да, разные (разная толщина жилы) причем еще важно какой кабель UUTP/FUTP/UFTP/UFTP/SFTP… то есть наличие экрана (бывает экран каждой пары, экран общий для всех пар и тд)



[Denis12308]

@H-ron, 10гбит на 55 метрах
cat7 - 10гбит длиннее 100м
cat8 - 40гбит на 30м

1 Гбит и на 5е будет работать, там с частотой пропускной связано и с потерями/наводками, 100 метров на cat7 что то странно



[Denis12308]

Чтобы скорость для cat.6 сохранить нужно аккуратно обжимать, развивать пары нельзя, навив пар должен сохранятся , прямые проводники только в самом разъёме могут быть, это важно



[H-ron]

@H-ron, 10гбит на 55 метрах
cat7 - 10гбит длиннее 100м
cat8 - 40гбит на 30м

Дык, это известно… Я интересовался смыслом применения и только. А смысл сегодня имеет лишь применение где-то в датацентре, других не вижу.



[H-ron]

Клещи никакие не специальные

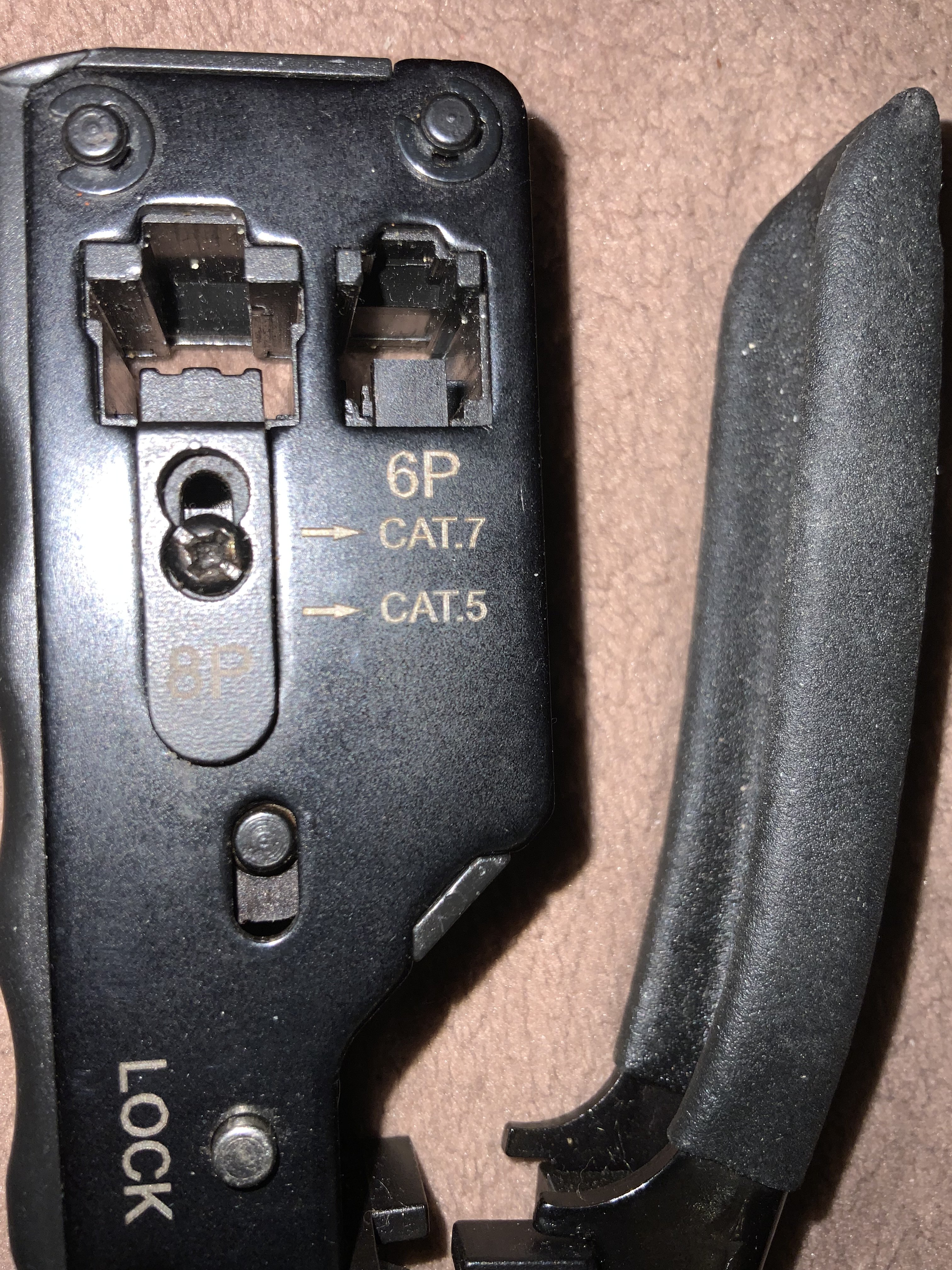

Да, точно, перепутал с кат7:



[H-ron]

Проложен такой кабель.

С заделом на будущее.

А где проложен?



[Denis12308]

Дык, это известно… Я интересовался смыслом применения и только. А смысл сегодня имеет лишь применение где-то в датацентре, других не вижу.

Верно, в обычном доме это не нужно, вот офис другое дело, но даже в офисах класса А++ выше cat.6A не припомню, хотя был у меня проект офиса яндекса, они заезжали на место офиса бывшего райффайзен банка, в котором при демонтаже старых линков был кабель panduit cat.7., и тот был между кроссовыми и серверной. Я даже не знаю есть ли розетки cat.7, никогда не встречал, разве что только наборные типа keystone бывают



[UnCleNooBer]

Монтажёры, монтажёры! =)))) Компания 2ком - интернет в каждый дом! =)))))))))))))))))))))))))))))))))))))) Эх, молодость, подработка - Романтика и первая, и последняя любовница. Приконнектился в своё время.

1 Гбит и на 5е

Угу, метрах на 70-80, хлавное, чтобы не в силовой магистрали.



[H-ron]

вот офис другое дело

В офисе-то нахуа? Очень специфичные задачи нужны, да и, как показывает практика, магистрали 10Гб более чем достаточно для подавляющего объема, а подобные порты на местах избыточны.



[H-ron]

С заделом на будущее.

«Жаль только - жить в ту пору прекрасную…»



[UnCleNooBer]

В офисе-то нахуа?

Дык офисы есть разные и нужды под ту же IP-телефонию тоже. А ежель ишо под видеоконференции, особенно, если не 320 на 240... Ууууу. =)



[H-ron]

Дык офисы есть разные и нужды под ту же IP-телефонию тоже.

Под ip-телефонию сотки более чем достаточно, даже для конференц-связи. 10Гбит?!!)



[UnCleNooBer]

Под ip-телефонию сотки достаточно для конференц-связи. 10Гбит?!!)

Не поверите, у нас был объект, так там только инетом клали гигабитный канал и Айпишка ложилась мертво. =)))))) А тащить кучу кабла не позволяла трасса. =) Но справедливости сказать, такие объекты были большим исключением, потому, что изначально всё через пятую точку было сделано. =)



[H-ron]

Не поверите, у нас был объект, так там только инетом клали гигабитный канал и Айпишка ложилась мертво. =))))))

Где, на рабочем месте? Дураком можно уложить все что угодно. Если что, работал с сетью распределенной организации с несколькими тысячами рабочих мест. Часть рабочих мест на сотке сидело - никаких проблем.



[Denis12308]

Где, на рабочем месте? Дураком можно уложить все что угодно. Если что, работал с сетью распределенной организации с несколькими тысячами рабочих мест. Часть рабочих мест на сотке сидело - никаких проблем.

Все оборудование которое 100% работает на гигабите и выше (а во всех современных офисах именно такое) требует сертифицированной линии для этого. Сертифицировать 5e на 1 Гбит вряд ди возможно (точно не знаю) если офис занимается перепиской между работниками и пересылает таблички эксель и работе в 1С то наверное 5е норм, но например в офис Яндекс, объемы данных большие и нужна стабильная скорость.

PS А ТС всего лишь попросил совета как обжать cat.6 )) а тут такое)



[Denis12308]

Всем, привет!

Потребовалось обжать Ethernet кабель 6 категории.

Трудности связаны с толщиной этого кабеля (F/UTP Cat. 6).
Кабель ни в стандартный коннектор RJ45 не лезет, ни колпачок на него не натянуть.

Просветите, для 6 категории всё специальное должно быть или всё-таки надо стараться натянуть старую сову на новый глобус?

Купите несколько разъёмов cat.6/6A в например в днс или во ВсеИнструментах, именно несколько а то без опыта с первого раза может не получиться



[UnCleNooBer]

PS А ТС всего лишь попросил совета как обжать cat.6 )) а тут такое)

Банк империал - традиции продолжаются!

Пыспыс: Пора мне в раздел "Выпил...", а он ишо работает?



[trickum]

Клещи никакие не специальные, а вот разъёмы да, разные (разная толщина жилы) причем еще важно какой кабель UUTP/FUTP/UFTP/UFTP/SFTP… то есть наличие экрана (бывает экран каждой пары, экран общий для всех пар и тд)

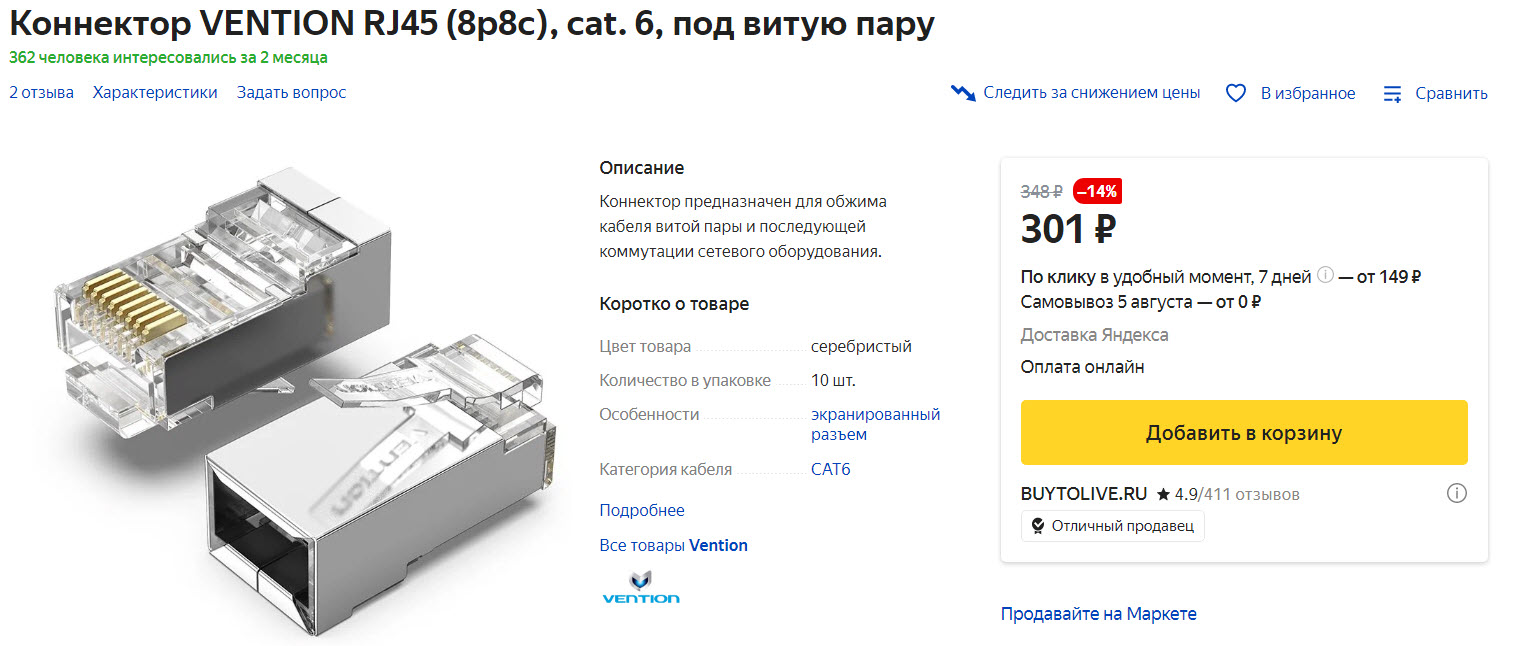

Нужно что-то подобное закупить?

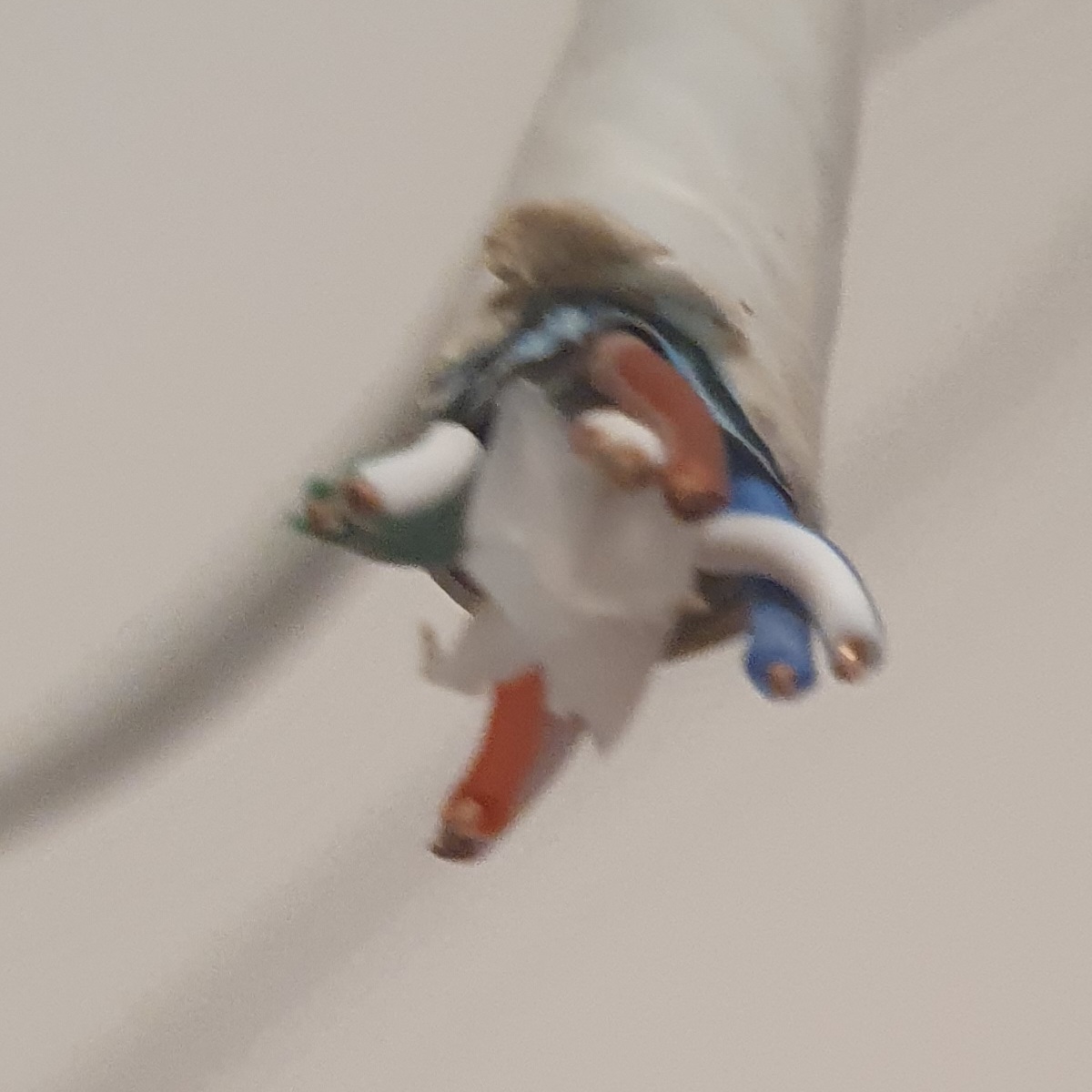

Вот только не уверен, что войдет в такой разъём мой кабель с экраном и пластиковым вставышем делящим витую пару из восьми проводов на четыре пары по два провода:



Кстати, колпачки в которые бы влез такой толстый кабель так и не нашел.
Есть такие?



[Denis12308]

Нужно что-то подобное закупить

Ага, влезет
Просто навык нужен
Разделитель удалить нужно на расстояние зачистки пар. Замечу что экран должен зайти в разъём.
Колпачки должны быть для такого разъёма в продаже, нужно поискать



[UnCleNooBer]

Замечу что экран должен зайти в разъём.



[trickum]

Всем спасибо!



[Denis12308]

Еще момент, в большинстве случаев, если разъём rj45 более/менее фирменный, то он будет с маленькой вставочкой для жил, а как обжать с такой вставочкой много видео на ютубе



[H-ron]

в офис Яндекс, объемы данных большие и нужна стабильная скорость.

Так Вы уверены, что на рабочих местах там 10Гб порты?))



[UnCleNooBer]

с маленькой вставочкой для жил

Всегда бесили - выкидывал. =)



[Denis12308]

Так Вы уверены, что на рабочих местах там 10Гб порты?))

Хмм ну по физике там:
Кабель на основе витой пары cat.6, GigaSPEED XL 3071, LSZH Commscope;
Информационная розетка GigaSPEED XL MGS400 Commscope;
Патч-панели тоже Commscope 1100-U-GS3-24
все коммутировано с помощью патч-кордов Systimax (модель не помню) cat.6
активное оборудование CISCO если не ошибаюсь С3650
Гигабит точно
Fluke овские отчеты сертификации где то на рабочем компе есть
Все было построено в 2017 году на павелецкой БЦ Аврора
