Шум на записи конденсаторного микрофона (1 онлайн

[Tommy Anderson]

Конденсаторный микрофон пишет сигнал с низкочастотным шумом.

Провод вроде нормальный. Микрофон тоже. Подключен в интерфейс со встроенным предусилителем.

Многоквартирный дом. Розетки без заземления. На сколько понимаю – это может быть причиной шума.

Как выяснить причину и решить проблему?



[Renat]

Попробуйте другой микрофон для начала подключить, любой, динамический или конденсаторный. В ту же цепь.



[Andruha]

@Tommy Anderson, пишите на ноут?, попробуйте без блока питания
..еще бы как звать мик, интерфейс?



[CakeWorker]

Провод вроде нормальный. Микрофон тоже.

А по каким критериям это известно?



[Long]

-- Давно пора запретить такие вопросы без демозаписи !



[solo541]

Конденсаторный микрофон пишет сигнал с низкочастотным шумом.

Провод вроде нормальный. Микрофон тоже. Подключен в интерфейс со встроенным предусилителем.

Многоквартирный дом. Розетки без заземления. На сколько понимаю – это может быть причиной шума.

Как выяснить причину и решить проблему?

Предположу, что так звучит ваша комната ( сигнал с низкочастотным шумом ).



[Tommy Anderson]

Попробуйте другой микрофон для начала подключить, любой, динамический или конденсаторный. В ту же цепь.

Пока что нет возможности.

пишите на ноут?, попробуйте без блока питания
..еще бы как звать мик, интерфейс?

На ноут.

Включал на звуковой карте режим мониторинга без ноута в цепи. Тот же шум.

Force MC–500U
EMU 0404

А по каким критериям это известно?

Отсутствие каких-либо видимых повреждений.

Какие еще критерии важны?

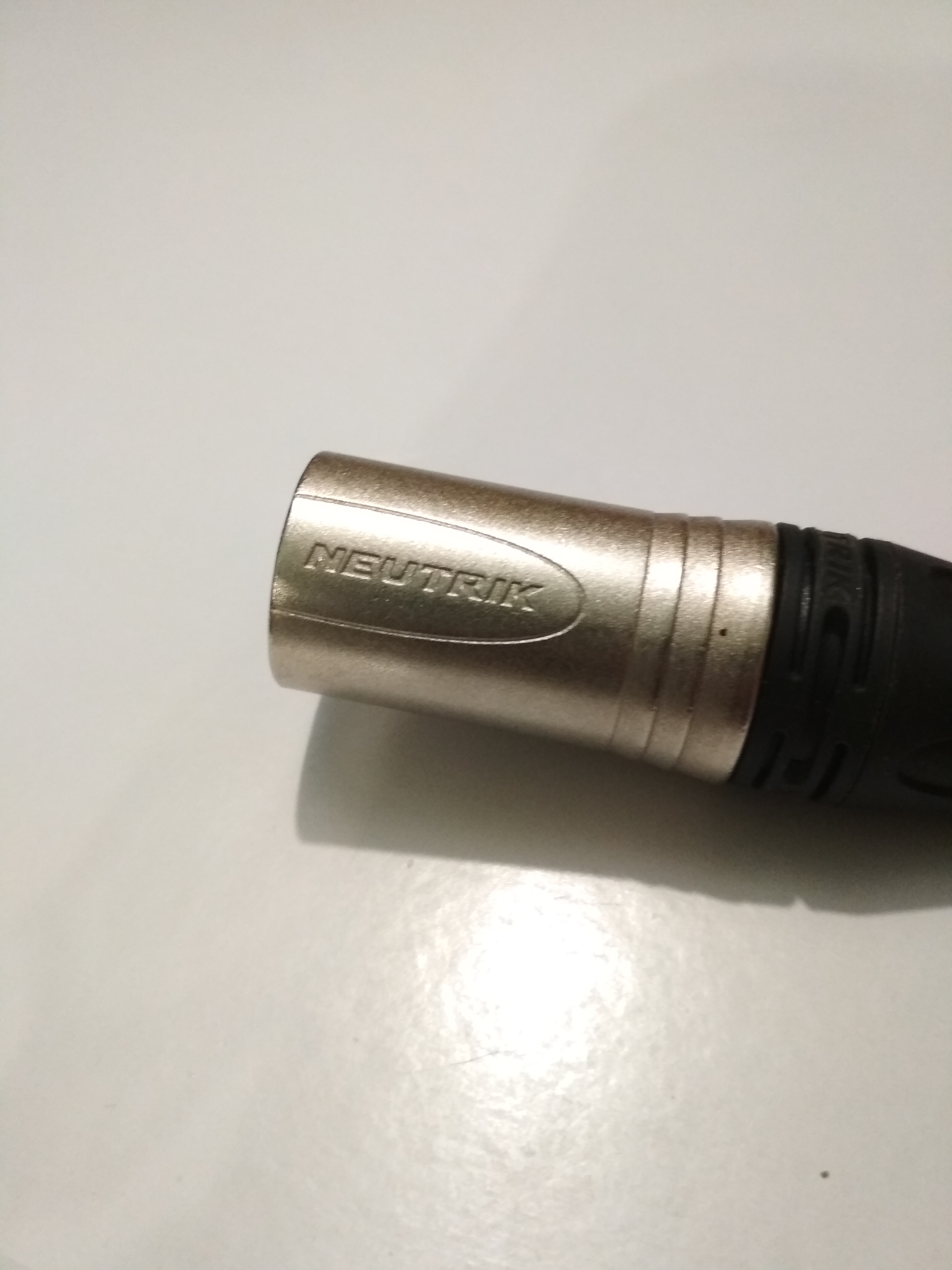

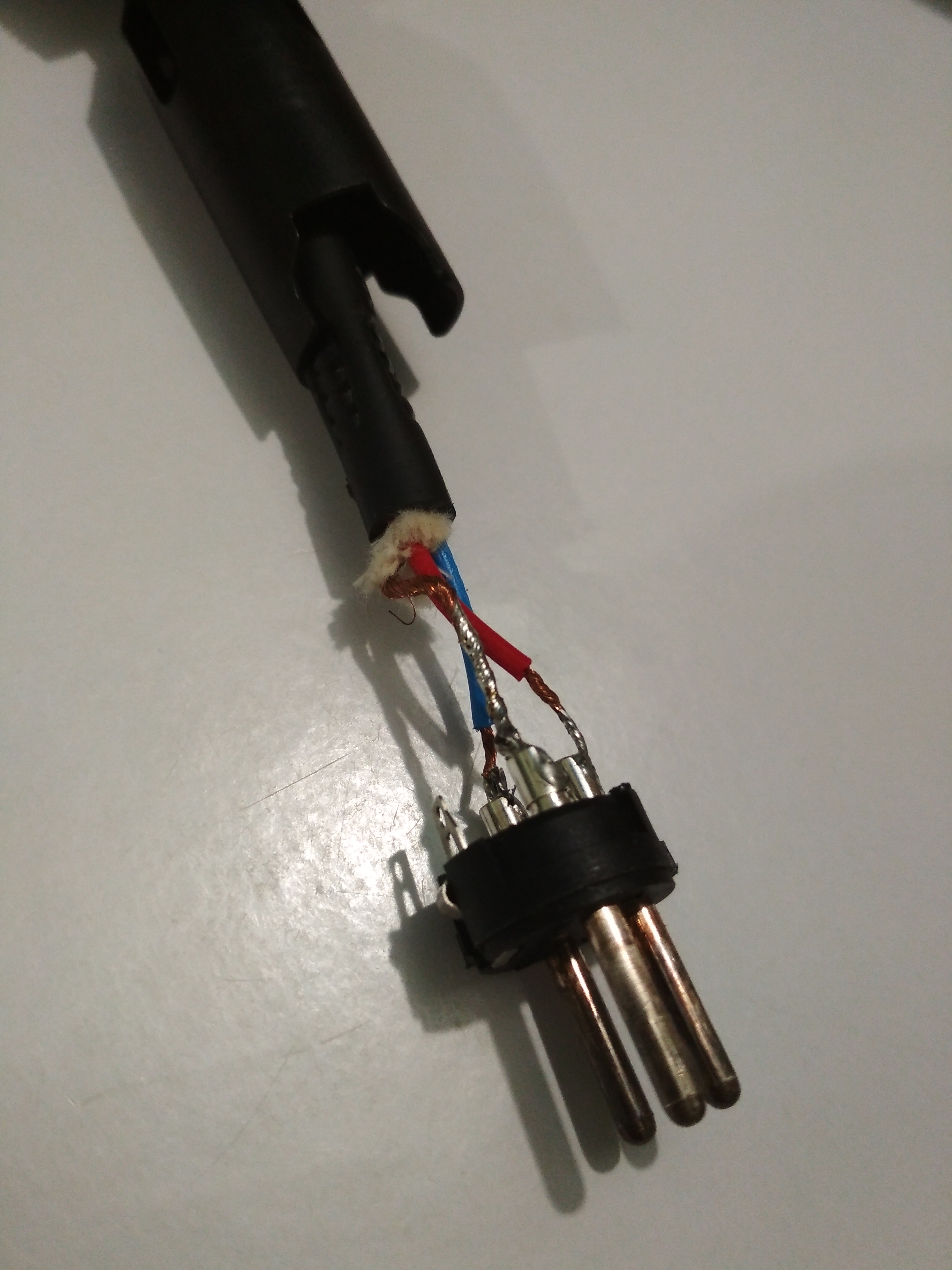

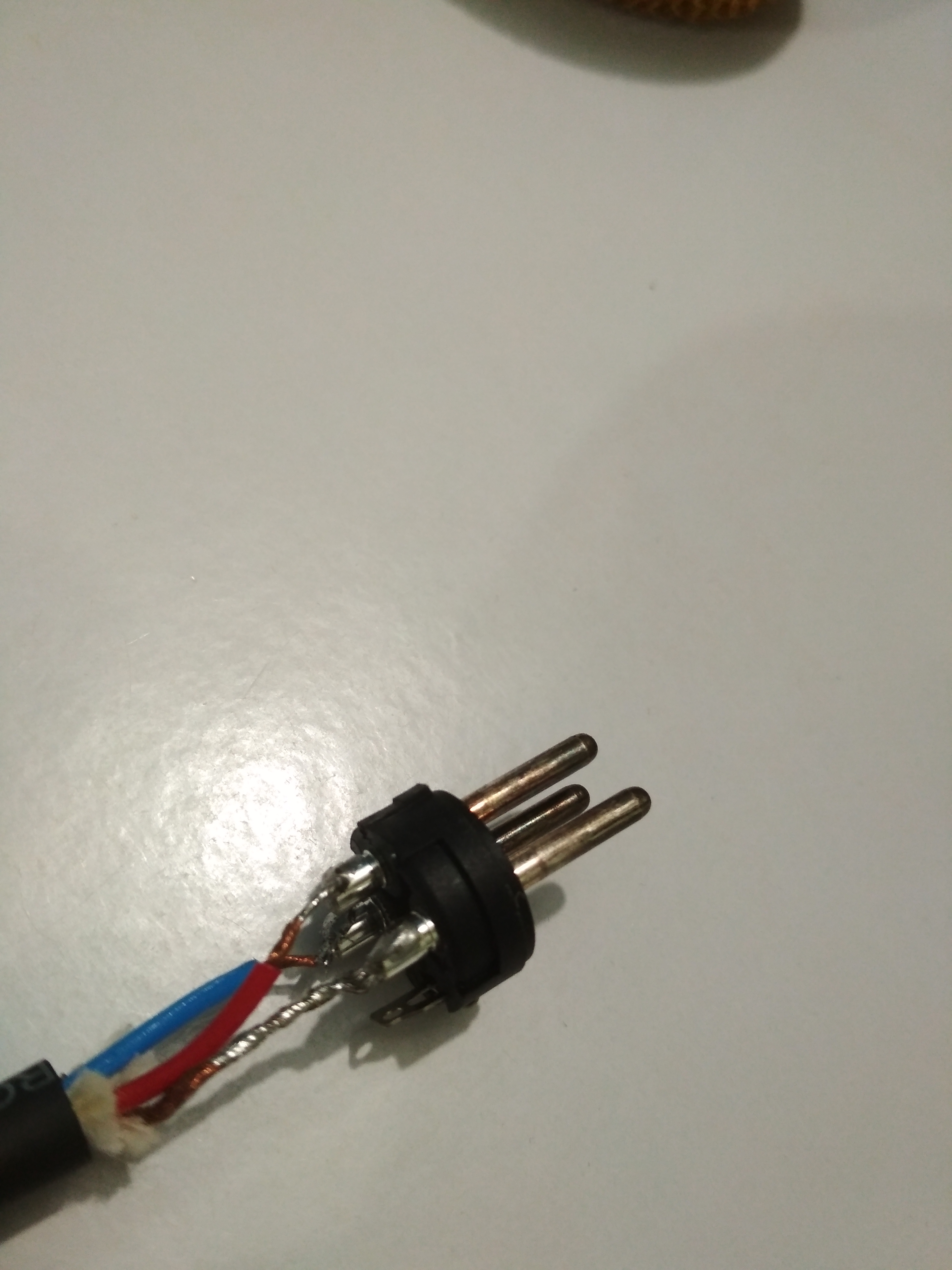

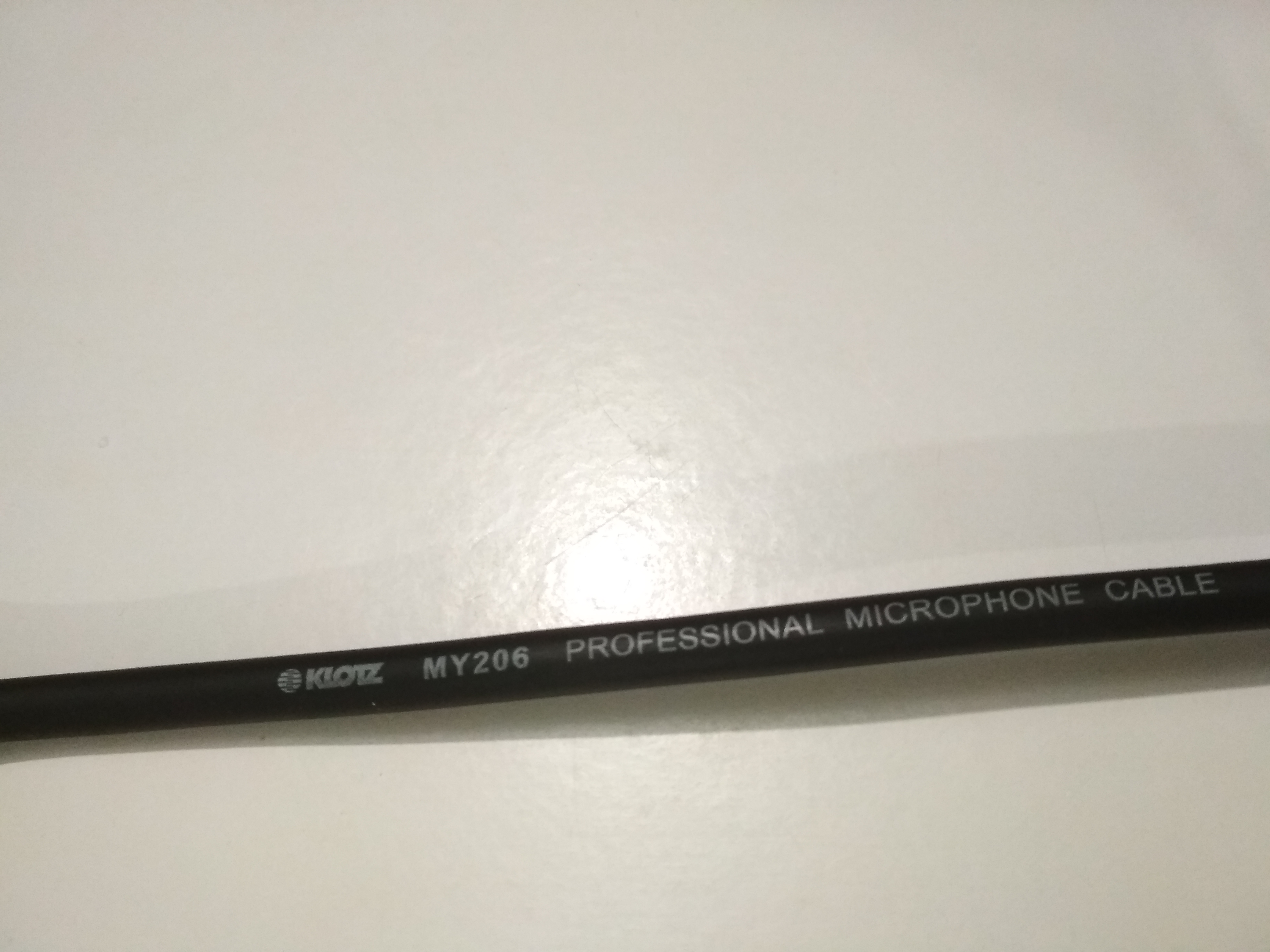

Кабель:



[Tommy Anderson]

Прикладываю запись.

В первые секунды шум почти отсутствует. Затем я слегка поворачиваю микрофон и шум появляется. При повороте микрофона и кабеля шум может стать как тише, так и громче.

Громкий гул появляется, когда я прикасаюсь к металлической сетке головы микрофона.



[Anthony Scott]

@Tommy Anderson, у микрофона скорее всего не заземлена сетка (слой краски изолирует её от корпуса), отсюда и фон.
В идеале мик нужно разбирать, прозванивать контакт сетки с корпусом, и если нет контакта, то заземлить сетку принудительно )

можно проводом пв-1 на 16 мм кв )

можно изящней, как на фото :



[Long]

Кабель:

-- Это просто ГЕНИАЛЬНО!
Вместо записи шума - фото провода!
Кого-то пора в Кащенко.



[Renat]

У вас там распайка странная красный на 3-ем пине сидит, проверьте с двух концов. А так судя по аудио проблемы с землей где-то.

Добавлено: 21 Сен 2022

-- Это просто ГЕНИАЛЬНО!
Вместо записи шума - фото провода!
Кого-то пора в Кащенко.

Есть же запись



[Tommy Anderson]

Так в первом посту написано, что земли в розетках нет. Или я что-то не так понимаю?



[Long]

Есть же запись

-- На тот момент не было. Почему у моего поста указано время 9:45 - загадка...



[Aik_man]

Пока что нет возможности.


На ноут.

Включал на звуковой карте режим мониторинга без ноута в цепи. Тот же шум.

Force MC–500U
EMU 0404


Отсутствие каких-либо видимых повреждений.

Какие еще критерии важны?

Кабель:

Посмотреть вложение 220241 Посмотреть вложение 220242 Посмотреть вложение 220243 Посмотреть вложение 220244

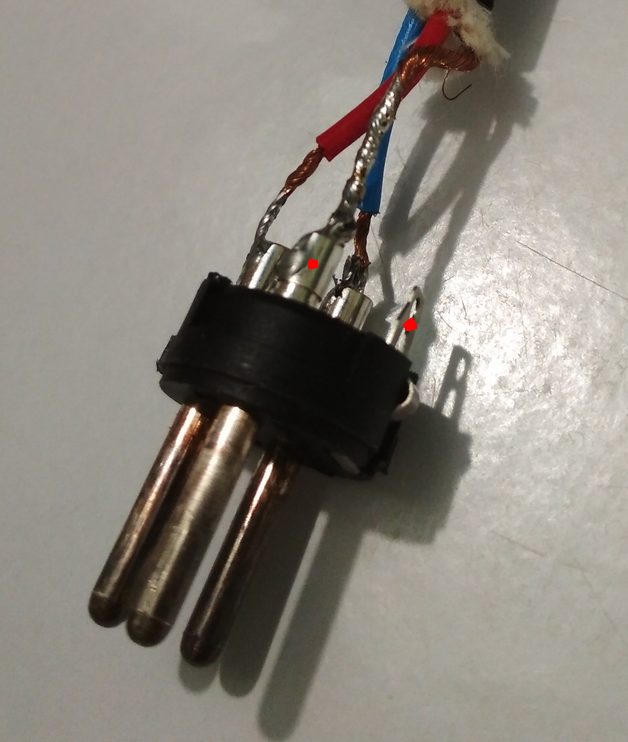

попробуйте соединить проводником контакты:



[Anthony Scott]

@Tommy Anderson, это не страшно… можно вбить в землю лом или арматурину на 40, от неё проводом ПВ-1 сразу на гриль …

@Aik_man, не смутило, что экран запаян на пин #2 ? )))



[Aik_man]

@Aik_man, не смутило, что экран запаян на пин #2 ? )))

Не обратил внимания Хотя это может быть проблема зеркала



[Renat]

Короче проверьте пайку для начала пин 1 земля, 2 плюс, 3 минус



[Tommy Anderson]

Проверил пайку.

Действительно, провода перепутаны.

Папа: 1 синий, 2 земля, 3 красный
Мама: 1 синий, 2 земля, 3 красный

Купил новый кабель. Пайка корректная (1 земля, 2 красный, 3 синий). Шума нет вообще. Касаюсь сетки – не гудит.

Думаю, что все решено. Поставил старый кабель. Шума тоже нет.

Через какое–то время через новый кабель появился шум. Потом опять пропал.

Еще подключал динамический микрофон. На нем шум пока не обнаружил.

Вероятно, причина не в кабеле.



[Long]

-- Если это именно шум, а не фон - постарайтесь просушить микрофон.



[Tommy Anderson]

Правильно, наверно, сказать фон. Аналогичный том, что на записи выше.

Шумом, я так понимаю, называют звуки окружения.



[Anthony Scott]

@Tommy Anderson, я выше дал вам дельное замечание по поводу того, что сетка не имеет хорошего электрического контакта с корпусом микрофона - вот истинная причина фона… и первый признак того - фоняра при касании… а вы проигнорировали совет и пошли гадать дальше.
Это не праздный совет, я сам занимаюсь ремонтом (микрофонов тоже), и подобная проблема в присылаемых микрофонах встречалась уже не раз.

(Само собой, идея прокинуть к сетке провод заземления на 16 мм кв была шуточной).



[Tommy Anderson]

@Anthony Scott, я обратил внимание на ваше замечание. Меня попросили в первую очередь проверить кабель.

Теперь можно приступить к сетке.

В идеале мик нужно разбирать, прозванивать контакт сетки с корпусом

Не силен в этом вопросе. Нужно купить мультиметр? И, видимо, паяльник с оловом.

По вашим фото я понял, что сетка соединена с ободом сетки проводом.

На втором фото провод идет куда-то от винта микросхемы. Куда именно, я не понял.

В общем техпроцесс предстоящей операции мне не очень понятен.

Если я разберу и сфотографирую микрофон, вы сможете поверх фото нарисовать, что к чему припаивать?



[Anthony Scott]

Паяльник (только не с «оловом», а припоем и с каким-нибудь приличным флюсом) как и мультиметр, можно поспрашивать по знакомым,
если не найдётся, то можно и купить.

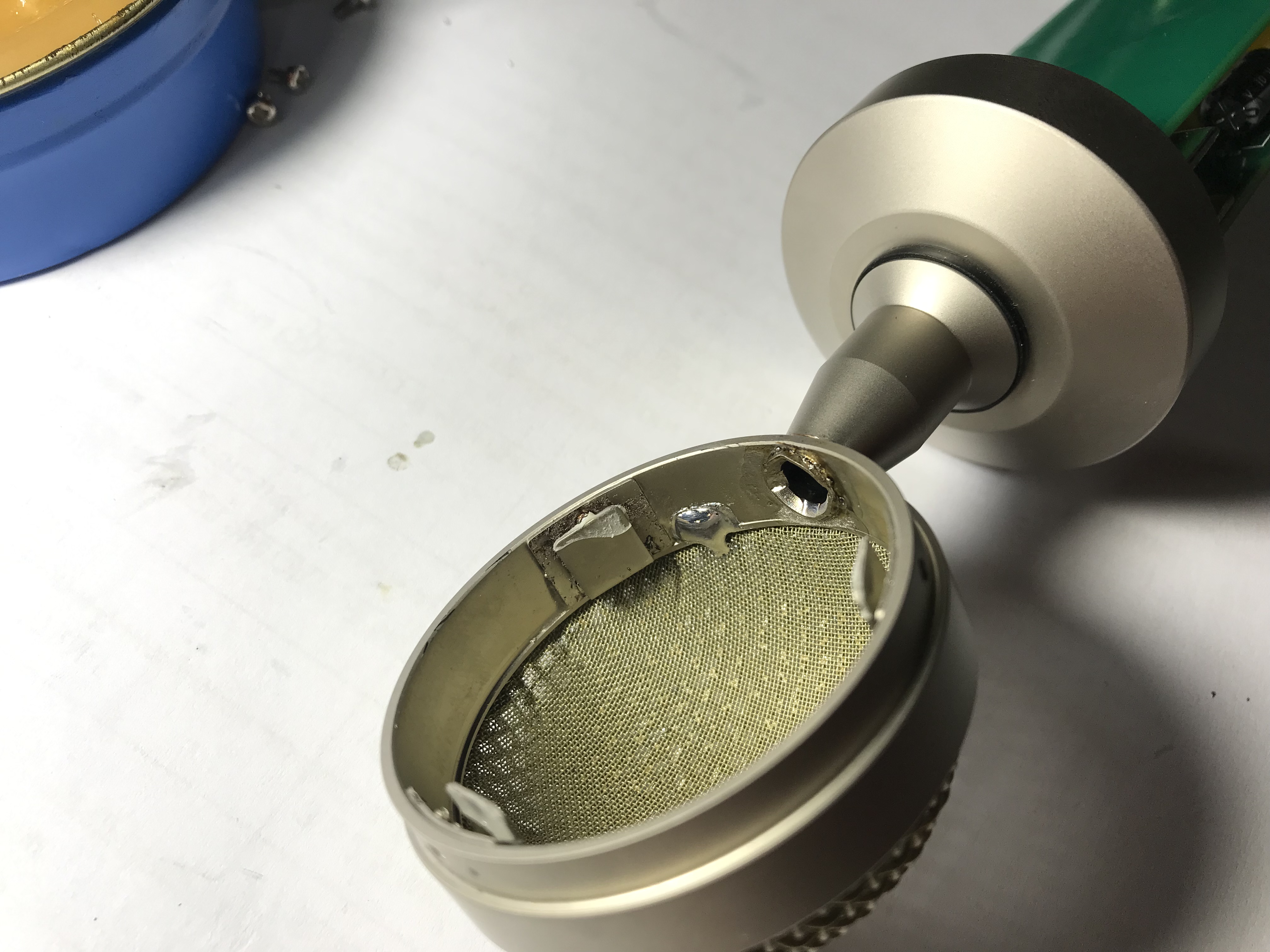

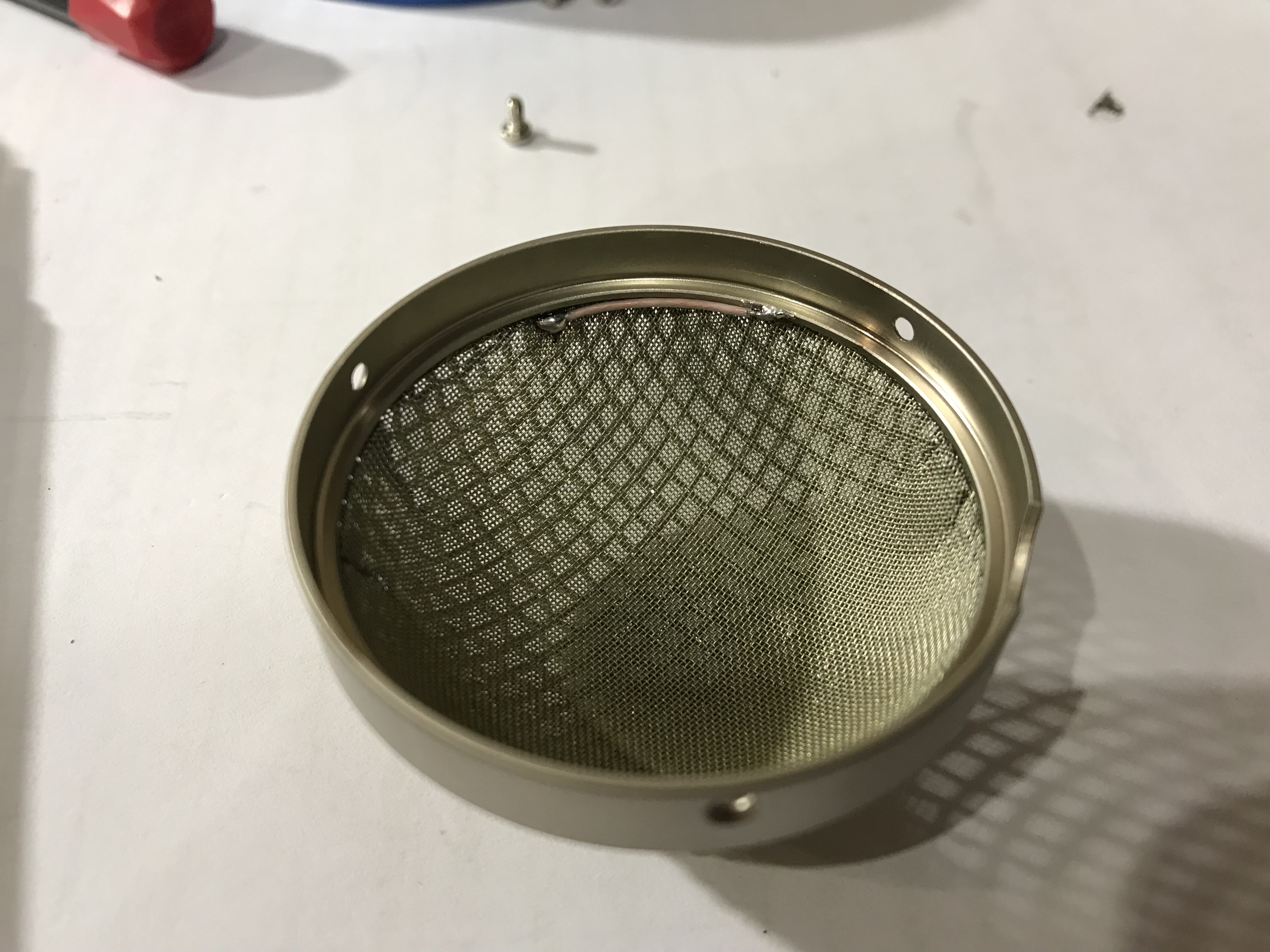

На фото микрофон Blue (ремонтировал нашему форумчанину),
сетка конечно как положено вклеена и на вид должна контачить, но на деле её контакт с деталью корпуса отсутствовал благодаря крепкому слою декоративной краски. Обе сетки (по двум сторонам микрофона) я принудительно припаял к основанию гриля (каждую сетку проземлил небольшими каплями припоя в 2-3х местах для надёжности, предварительно зачистив участок краски).

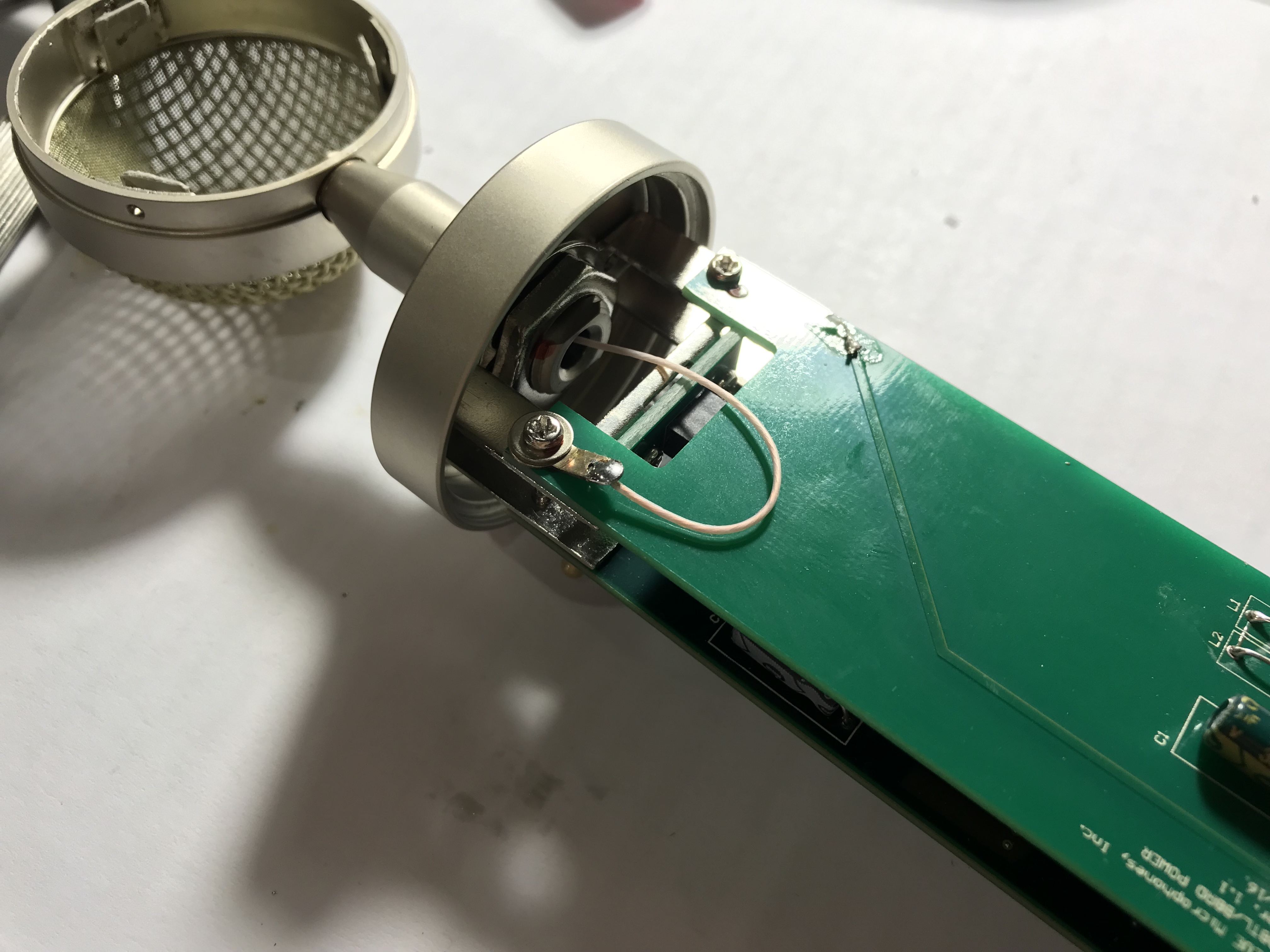

Проводок идёт не к микросхеме )) а соединяется с корпусом, прижимаясь винтом, который держит плату.
Таким образом я принудительно заземлил на корпус также и основание гриля, поскольку оно немного болталось на тонкой шейке, и в этом месте тоже не было гарантии хорошего контакта (человек работает с известными артистами, и рабочий инструмент должен работать надёжно и исправно).
Фоткайте конечно, попробуем помочь.



[Tommy Anderson]

Все понял. Спасибо за развернутый пост. Как раздобуду инструменты, отпишусь.



[Aik_man]

Все понял. Спасибо за развернутый пост. Как раздобуду инструменты, отпишусь.

Вы риски оценили? Мне как-то "узбек"-частник (ремонтер сотовых) о-очень мелкие резисторы на материнской плате компьютера под разгон процессора за 300 руб поменял. Может и вам нужно к специалисту обратиться?



[Tommy Anderson]

Вы риски оценили?

Нет. Можете прояснить, какие есть риски?



[Anthony Scott]

Тут конечно есть свои нюансы,
связанные с особо аккуратной разборкой,
извлечением/отпайкой капсюля, пайкой на грилях и последующей сборкой,
и хотя сам микрофон сверхбюджетный, всё равно будет неприятно, если в ходе работ повредится мембрана капсюля или что-то ещё.
Разумеется, для пайки на корпусе нужно использовать в меру активированный радиомонтажный флюс (лти-120, разные паяльные пасты кремообразные), после пайки желательно смыть его остатки во избежание коррозии. Ни в коем случае не пользуйте кислоту и прочую сомнительную активную дрянь.
Для пайки проводов (если придётся припаять капсюль) лучше будет несмываемый флюс-крем, типа ersa канифольный, или вот такой (ахе..ительный кстати флюс и недорогой):

Флюс для пайки радиодеталей ATTEN AT-H60 (60 г, в банке)

Флюс для паяльных работ ATTEN AT-H60 желтого цвета в удобной банке 60 г, соответствует стандарту качества ROHS, высокая прочность связи. Доставка по всей России...

supereyes.ru



[Tommy Anderson]

Тут конечно есть свои нюансы,
связанные с особо аккуратной разборкой,
извлечением/отпайкой капсюля, пайкой на грилях и последующей сборкой,

Постараюсь не делать лишних движений/действий, чтобы не повредить составляющие микрофона.

Буду отписывать пошагового.

Какие выбрать провода?

Что-то еще по мелочи, вроде шайб и пластины как у вас на фото?

По поводу мастера ремонта. Я как-то пытался найти мастера для ремонта миди-клавиатуры. Так и не нашел. То ли плохо искал, то ли дефицит специалистов.



[Aik_man]

Какие выбрать провода?

Безкислородная медь с серебряной жилой. Шутка. Медный гибкий изолированный провод малого диаметра. МГТФ например.

По поводу мастера ремонта. Я как-то пытался найти мастера

Искать да, сложно. Но у вас совсем простой случай. Я просто принес материнку и сказал (и показал) что и на что нужно поменять. Вам нужен хороший электрический контакт гриля с корпусом микрофона. Этого можно(я делаю так) добиться наждачкой(я заказываю корпуса микрофонов в Китае, часто они их сильно заливают краской) или пайкой.



[Long]

Шумом, я так понимаю, называют звуки окружения.

-- Они все сговорились..........................
