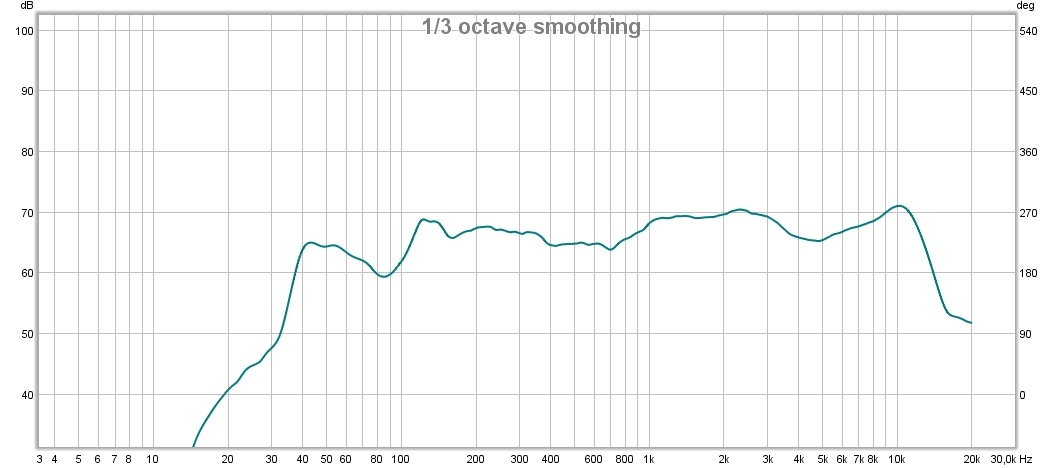

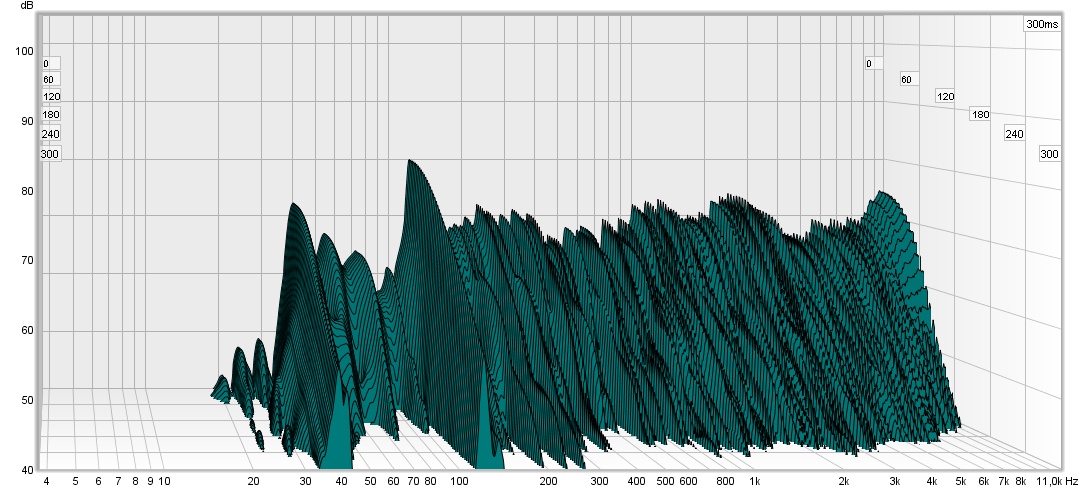

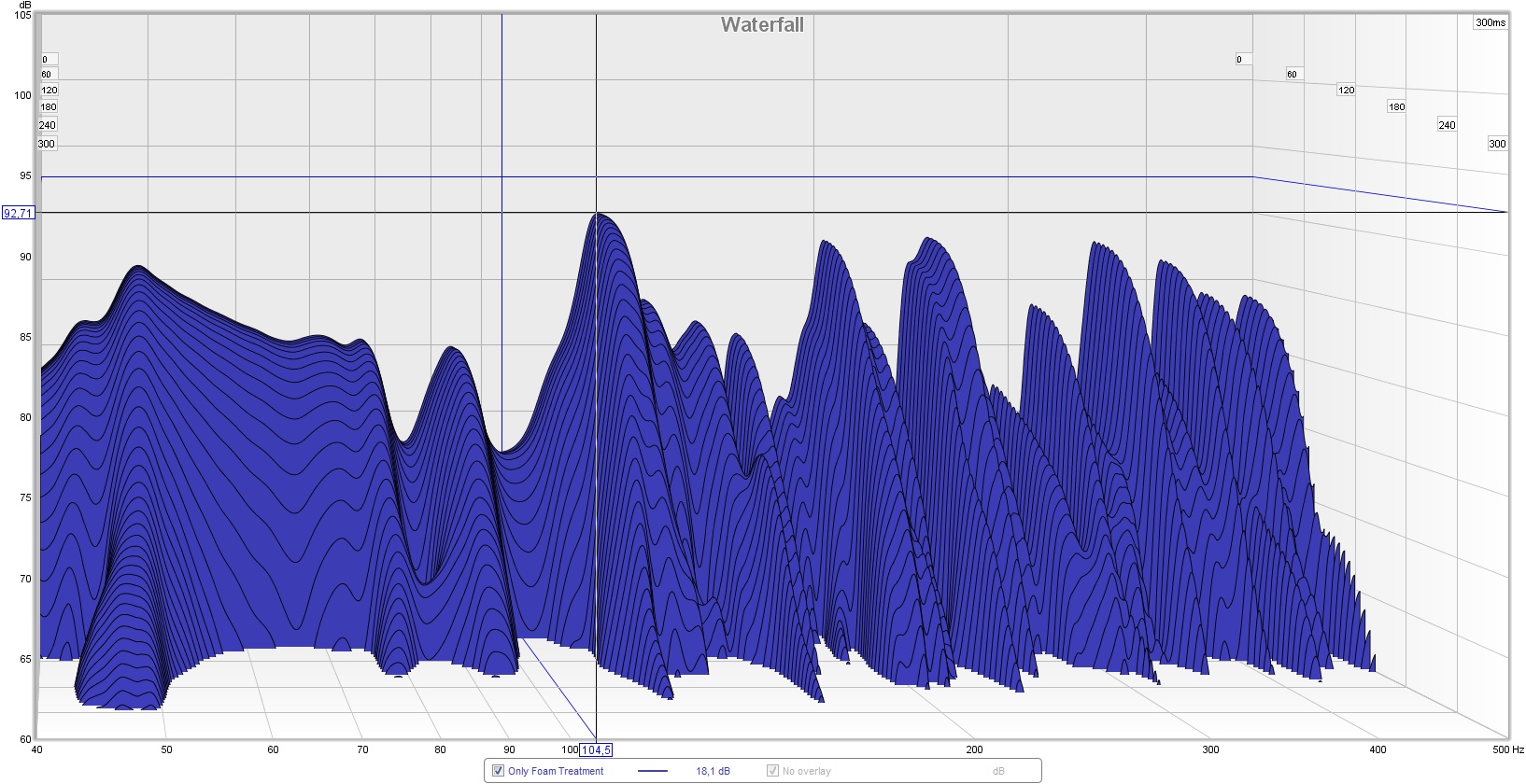

Друзья, помогите пожалуйста разобраться с расшифровкой результатов замеров)
Замерял микрофоном от IK Multimedia ARC2

Ссылка на файл REW

Вот так выглядит моя комната.


Вложения

wladimir

Active Member
28 Окт 2005
421
135
43

Вложения

  • 0 байт Просмотры: 0
Последнее редактирование:

N-shtaiN

InVibeMe
31 Янв 2012
1.504
966
113
36
Алма-Ата
@Dozer1, для калибровки карты, хотя многие пишут что этот этап не объязателен, т.к. соверменные проф. звуковые карты имеют достаточно ровную АЧХ, с незначительной погрешностью)

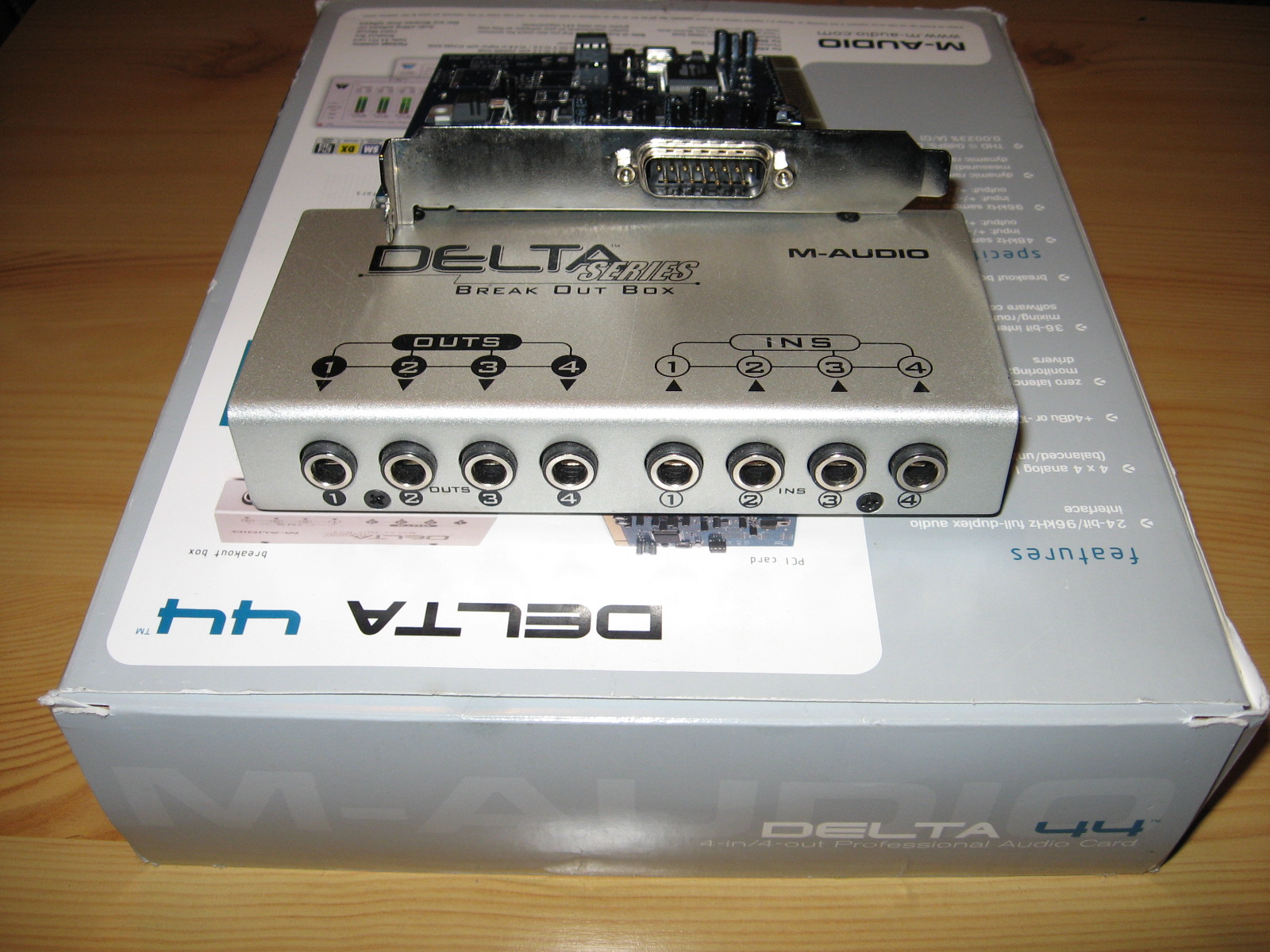

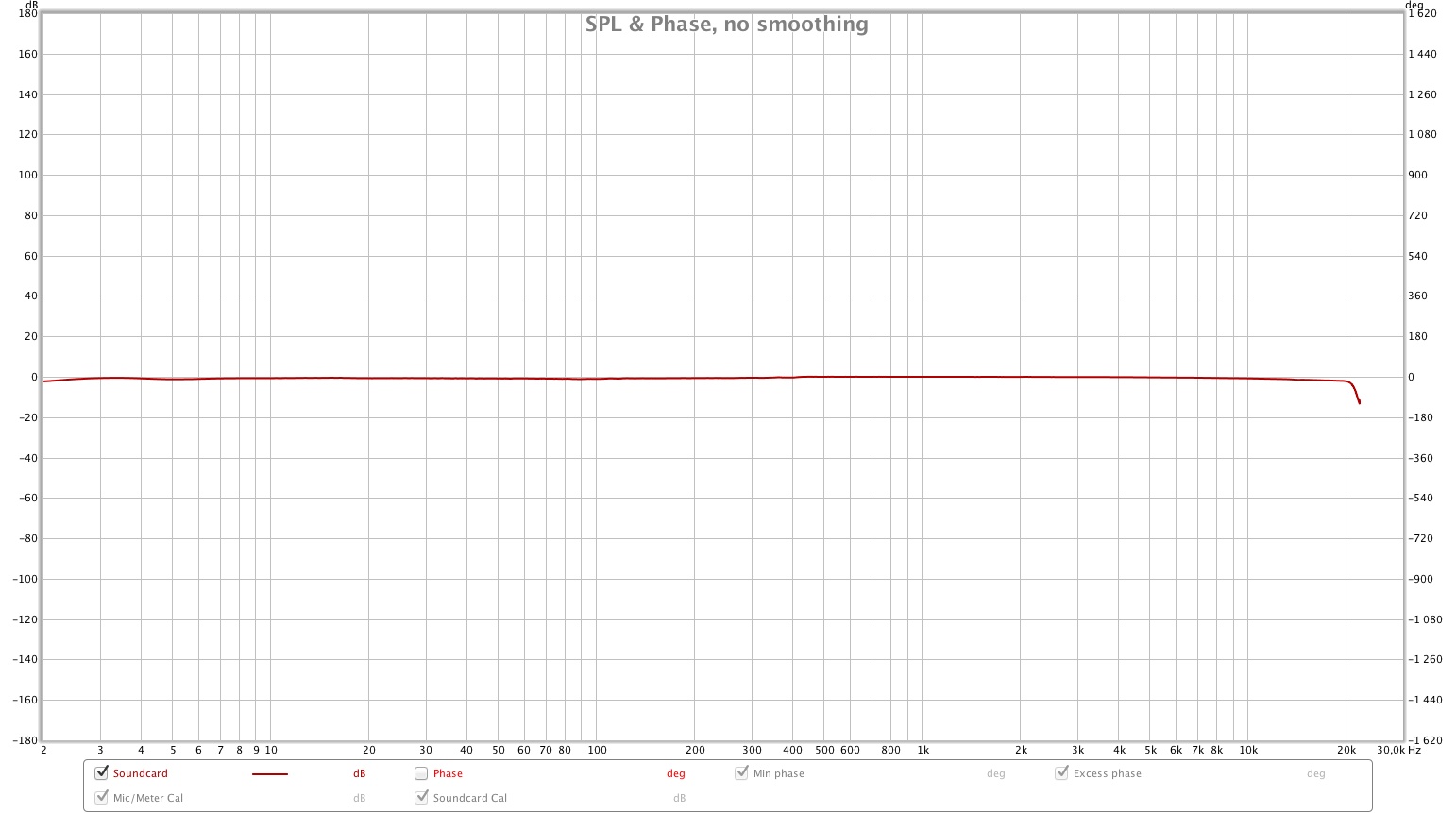

Вот моя карта)

ПС: кто нибудь помогите расшифровать мои измерения)) спасибо!


wladimir

Active Member
28 Окт 2005
421
135
43
@Dozer1, для калибровки карты, хотя многие пишут что этот этап не объязателен, т.к. соверменные проф. звуковые карты имеют достаточно ровную АЧХ, с незначительной погрешностью)
А по-моему не только для калибровки написал(а):
[DOUBLEPOST=1447947202,1447947029][/DOUBLEPOST]Не только для калибровки, а по-моему и для измерения АЧХ


Dozer1

Active Member
9 Апр 2011
333
101
43
Беларусь Гомель
Если бы это было лишним
Ну и какая неравномерность у вашей карты? Сколько десятых дб? Как она может повлиять на результат? Ведь в помещении неравномерность +/- 3 дб считается нормой, а может достигать и +/- 10 дб.
Микрофон подключен к 1-му входу
В настройках входов его надо и выбрать.


wladimir

Active Member
28 Окт 2005
421
135
43

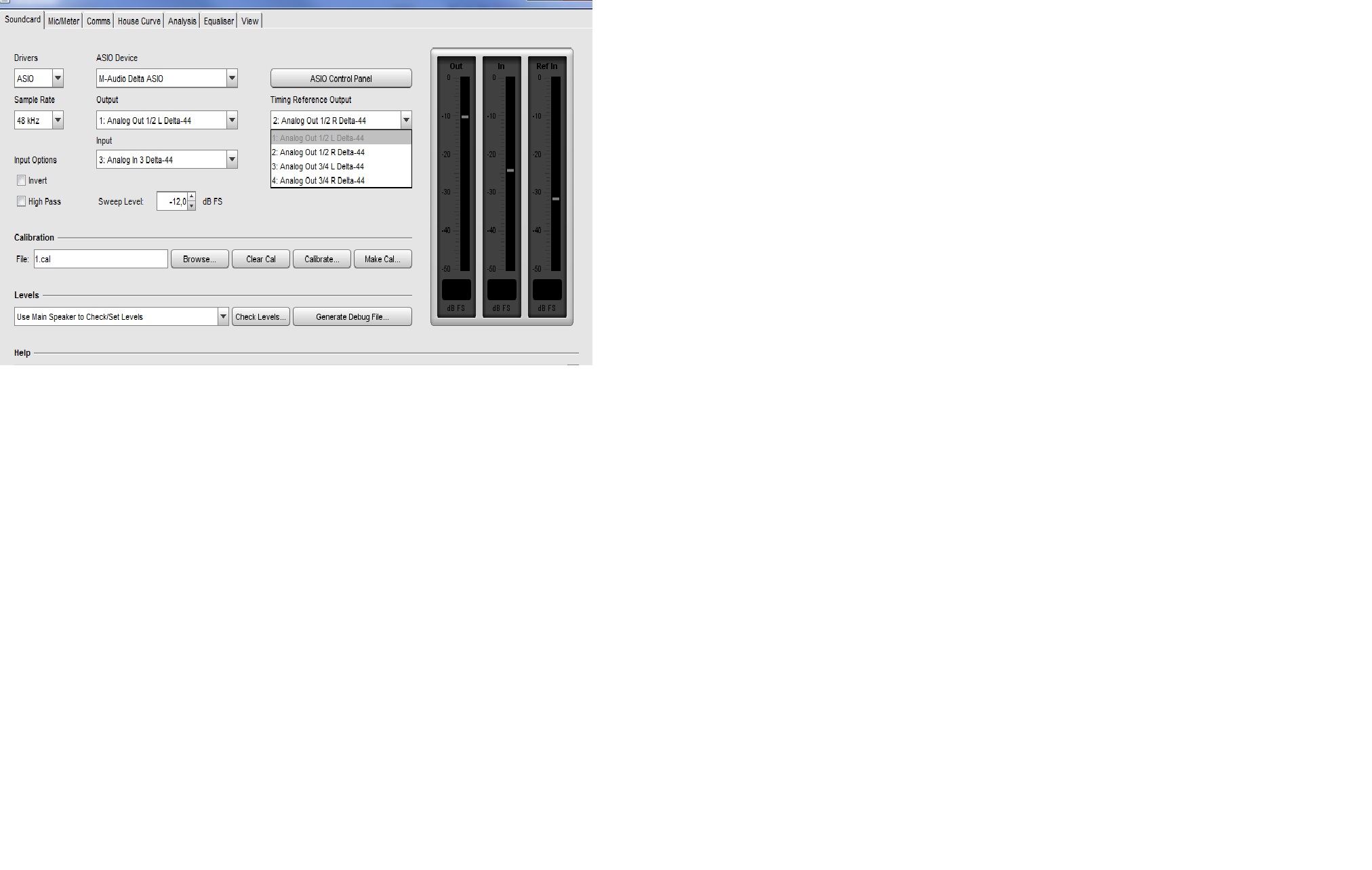

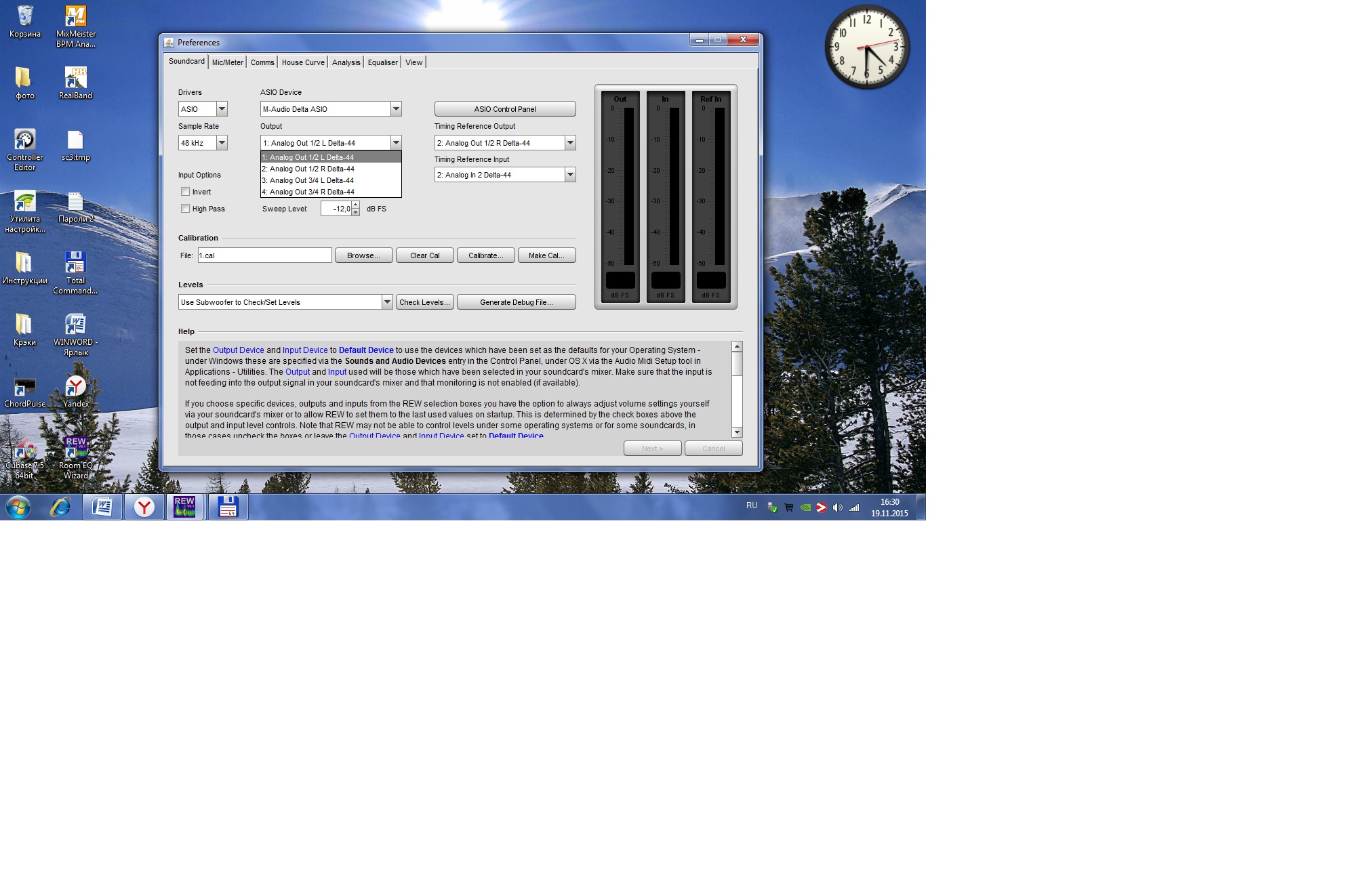

А в настройках выходов что выбрать?
1,2 выхода идут на мониторы, 3 выход соединен с входом 3.


wladimir

Active Member
28 Окт 2005
421
135
43
Нигде такого не написано. Я имею ввиду убрать петлю

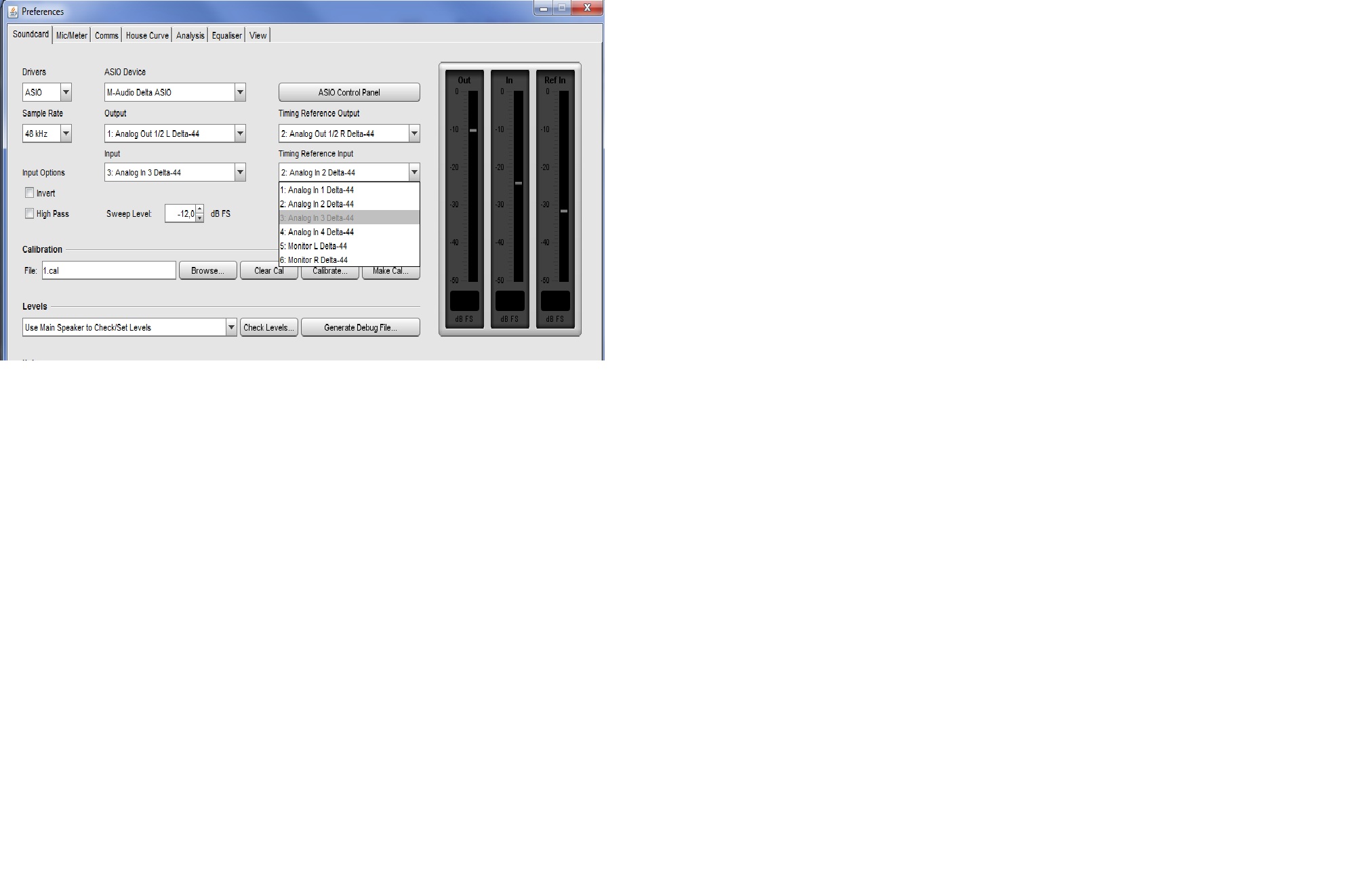

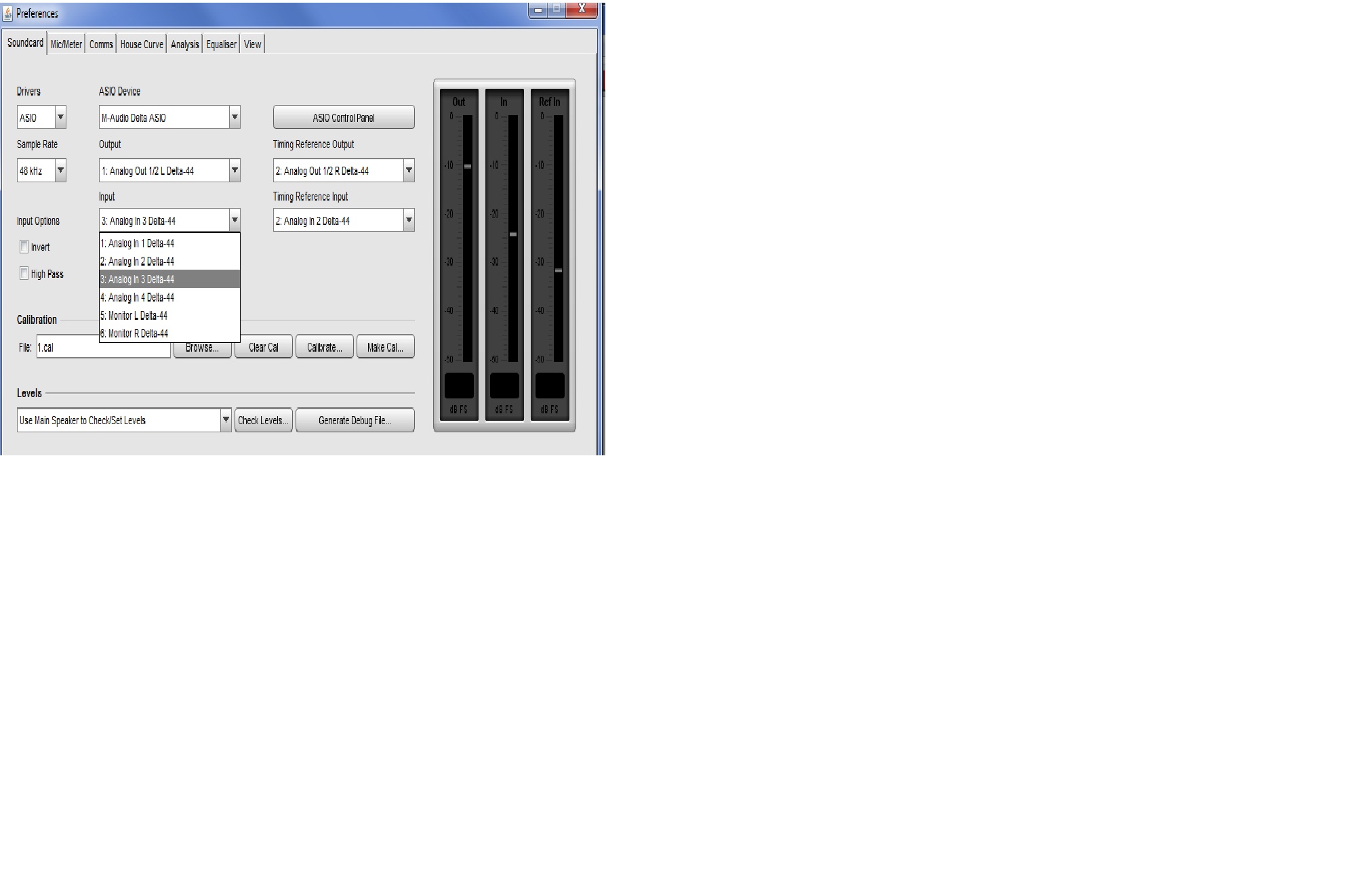

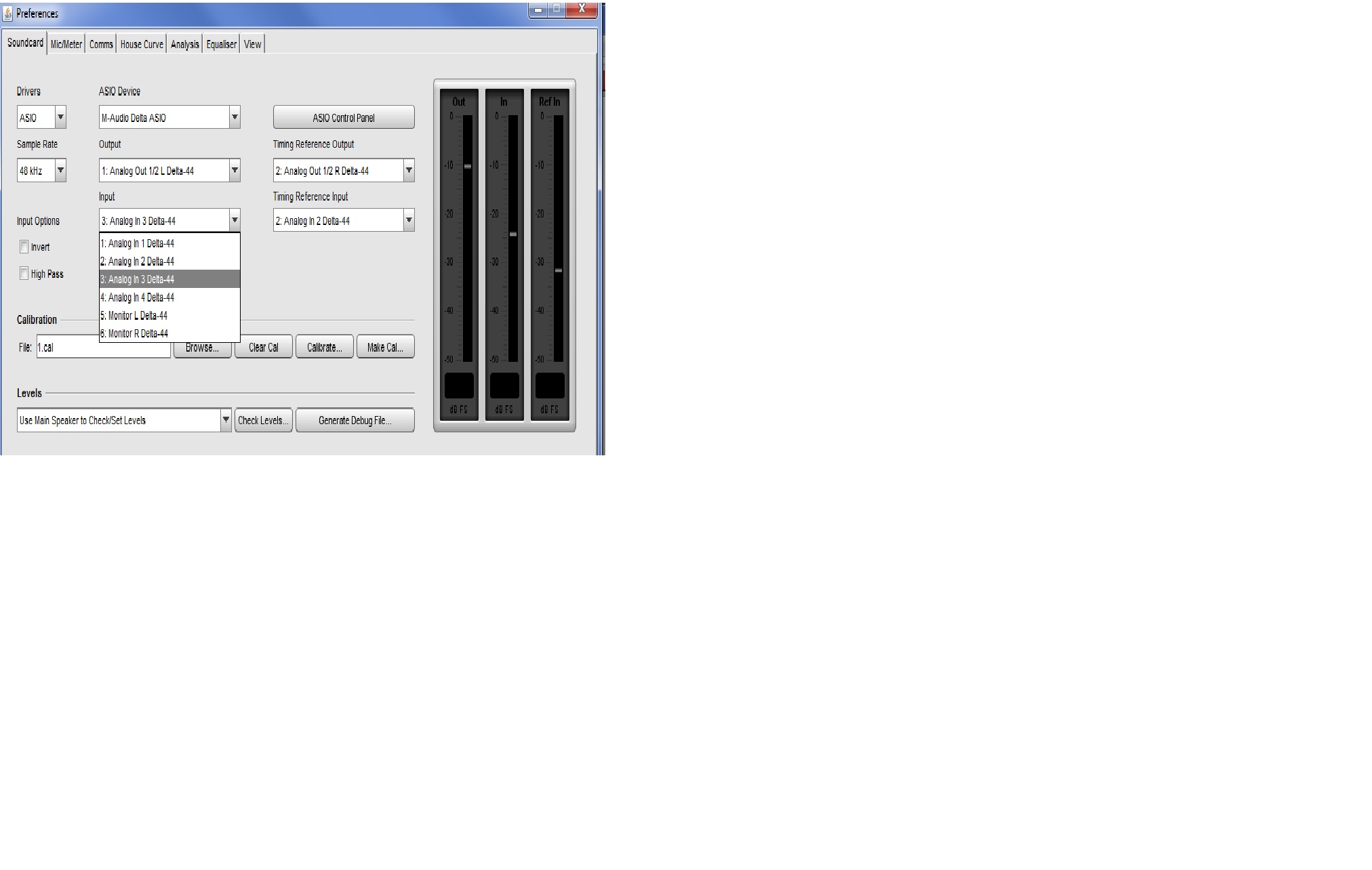

[DOUBLEPOST=1447948045,1447947917][/DOUBLEPOST]Кстати там по два окна и входов и выходов
[DOUBLEPOST=1447948089][/DOUBLEPOST]В картинках все видно


wladimir

Active Member
28 Окт 2005
421
135
43
В инструкции все по старой версии написано, поэтому и не все понятно. А старой версии уже нигде нет. Вот и мучаюсь.


wladimir

Active Member
28 Окт 2005
421
135
43
Dozer1 Ты как настроил ? Скрин сделай пжалста..
[DOUBLEPOST=1447948418,1447948366][/DOUBLEPOST]Нету


Dozer1

Active Member
9 Апр 2011
333
101
43
Беларусь Гомель
Скрин сделай пжалста
У меня на этой системе не установлена REW. Измерения проводил ранее на другой системе.
[DOUBLEPOST=1447948518,1447948433][/DOUBLEPOST]
В таком случае попробуй выбрать те же входы/выходы, что и в первом окне.


wladimir

Active Member
28 Окт 2005
421
135
43
Попробую

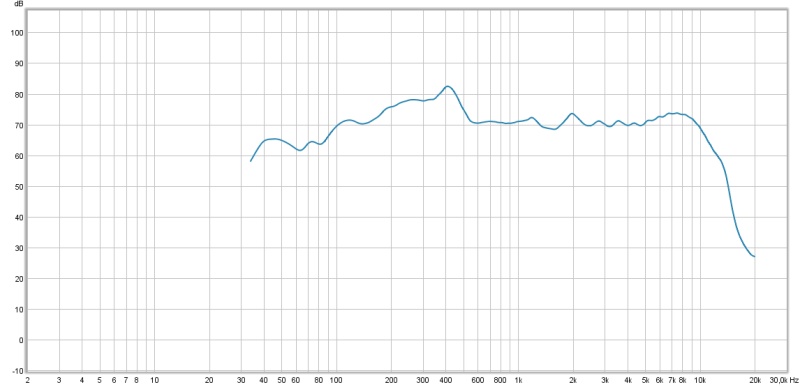

[DOUBLEPOST=1448200307,1447950039][/DOUBLEPOST]Снял АЧХ комнаты, помогите разобраться. Вижу горб на 400. Запустил генератор на этой частоте, всю комнату обошел, нашел пару мест где эта частота ослабевает, но поставить там точку прослушивания - нереально. Как её (эту частоту) придавить?
До этого сделал несколько панелей с Роквулом 35-ой плотности, попробовал ими поглушить - не получается.
Что интересно.....ставил мониторы в другое место, все-равно горб на 400 и зоны ослабления этой частоты в комнате - практически в тех же местах
Выкладываю фото и файл измерений.
https://yadi.sk/d/V9-2mu2akeMFz
22 ноября.jpg

Последнее редактирование:

IGor2D

Well-Known Member
11 Янв 2012
3.084
509
113
32
Эстония
Скажите, насколько это будет правильно..., делать предварительные замеры, в помещении, одной мониторной колонкой?
П.С.
Колоночка Roland cm-30

Последнее редактирование:

belovw

Well-Known Member
22 Апр 2009
9.201
8.384
113
50
RK Almaty
насколько это будет правильно
Настолько, что будет отсутствовать гребёнчатая фильтрация в силу невозможности обеспечить идеальную синфазность для нескольких излучателей в конкретной точке замера. Более точное определение импульсной и переходной характеристик.

  • Like
Реакции: IGor2D

artem3108

New Member
18 Ноя 2014
8
0
1
Воронеж

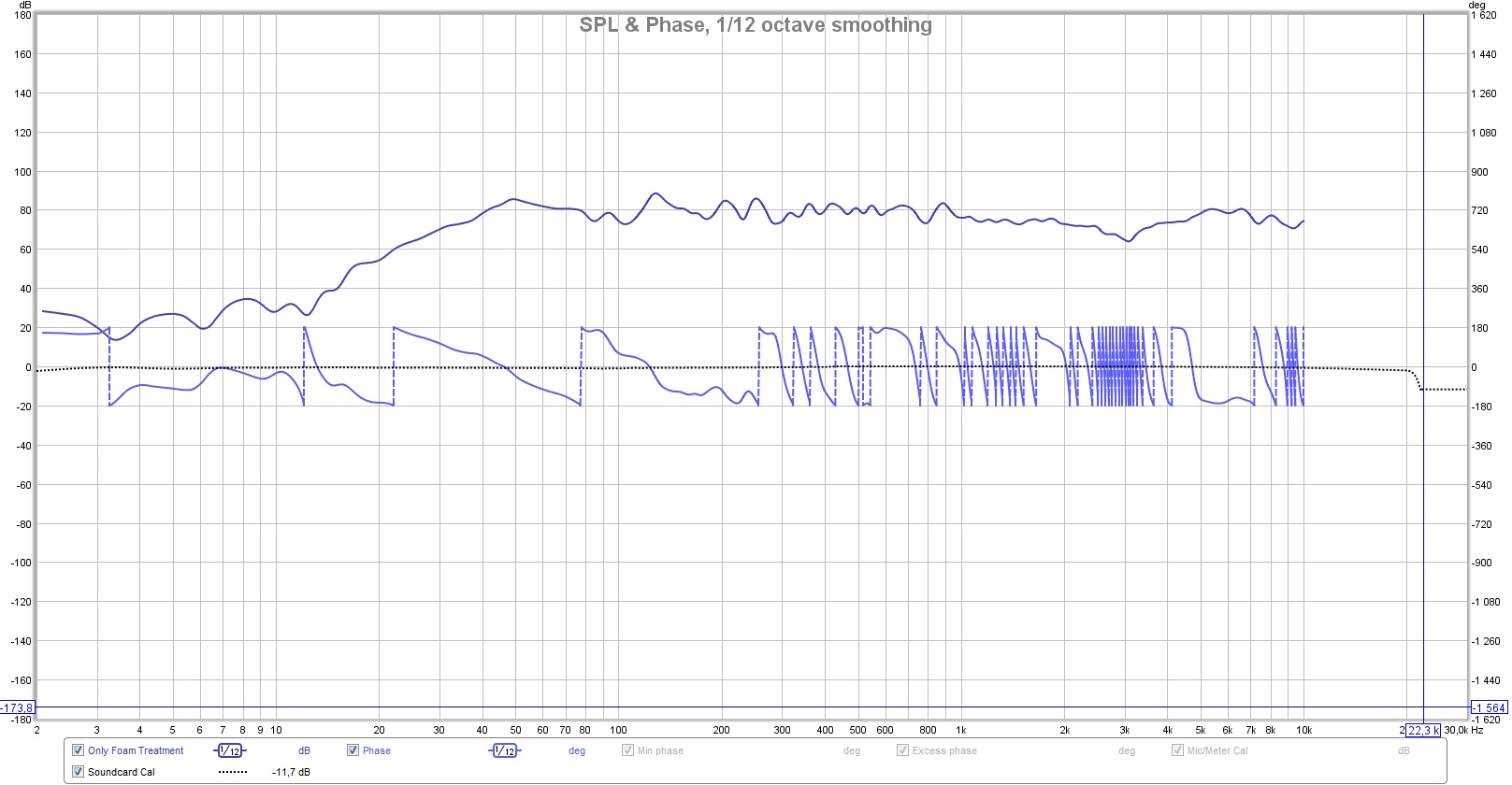

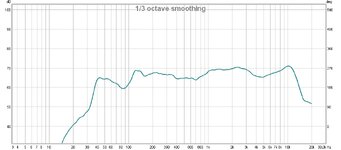

Помогите пожалуйста определить по графику АЧХ комнаты. Как я понимаю здесь выпирают частоты 40 и 120-130Гц. Что можно сделать кроме как корректировки мастер-канала эквалайзером


Вложения

  • 87 KB Просмотры: 244
  • 187,6 KB Просмотры: 286

mitinglas

дМитрий Зайцев
Что можно сделать кроме как корректировки мастер-канала эквалайзером
Можно попробовать сменить местоположение излучателя и(или) микрофона-слушателя. 120-130 бывает переотражается от чего-нибудь...


artem3108

New Member
18 Ноя 2014
8
0
1
Воронеж
Можно попробовать сменить местоположение излучателя
А в целом нормальная АЧХ для неподготовленного помещения? Просто я заткнул фазоинверторы сзади для устранения гула а также убрал Room Control на -4Дб. Теперь мониторы звучат совсем будто без басов, но АЧХ по сравнению с первоначальной ровнее


Jak

Active Member
11 Янв 2014
445
187
43
@artem3108, мониторы звучат "совсем будто без басов" из-за провала на 80 Гц. Правильно Вам советуют - поэксперементируйте с месторасположением себя и мониторов.
Для необработанного помещения Ваша АЧХ нормальная.

  • Like
Реакции: artem3108

mitinglas

дМитрий Зайцев
А в целом нормальная АЧХ для неподготовленного помещения?
Теперь мониторы звучат совсем будто без басов, но АЧХ по сравнению с первоначальной ровнее
Не без басов, а без гула :) Я бы перемерил и с открытим фазиком - ситуация стала бы понятнее. Я бы ещё повыравнивал.


artem3108

New Member
18 Ноя 2014
8
0
1
Воронеж
Я бы ещё повыравнивал

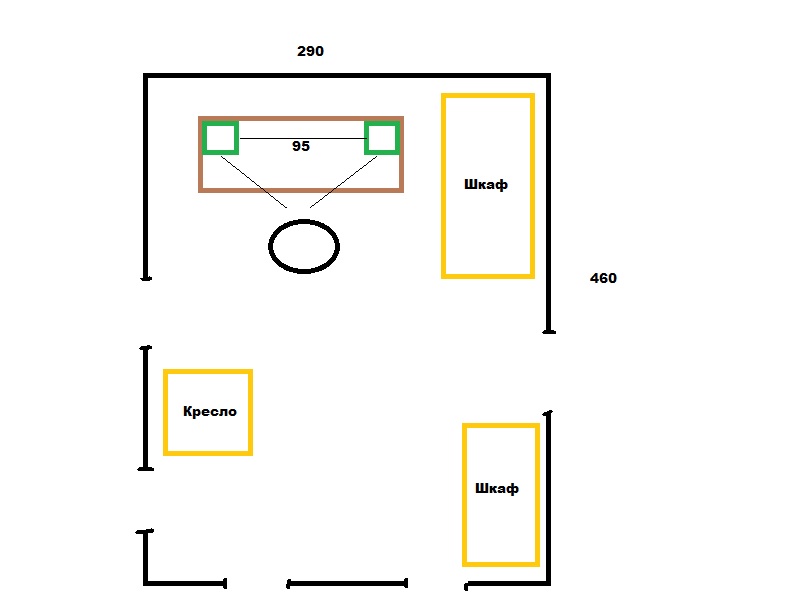

Дмитрий, прикрепляю схему комнаты для лучшего восприятия. С открытыми фазиками появляется горб на АЧХ и гул низов. Размещение басовых ловушек может помочь в моем случае?


Вложения

mitinglas

дМитрий Зайцев
Ставим колонки на стойки близко к центру комнаты. Меряем. Это то, что мы сможем получить в идеале от этой комнаты. Дальше уже варьируем местоположение излучателей, поглотителей, приёмников (ушей-микрофонов).

Конечно басовые ловушки должны помочь, как и другие поглотители. В простейшем случае наваливаем плюшевых игрушек и подушек по углам и слушаем, что получилось. Надо помнить, что в обычной комнате мы идеала не добъёмся по определению, так что основная задача убрать мешающие и(или) явные косяки. Что достигается размещением, поглощением, эквализацией.


artem3108

New Member
18 Ноя 2014
8
0
1
Воронеж
Ставим колонки на стойки близко к центру комнаты

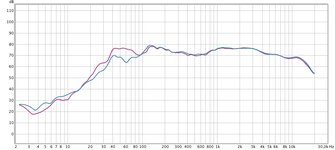

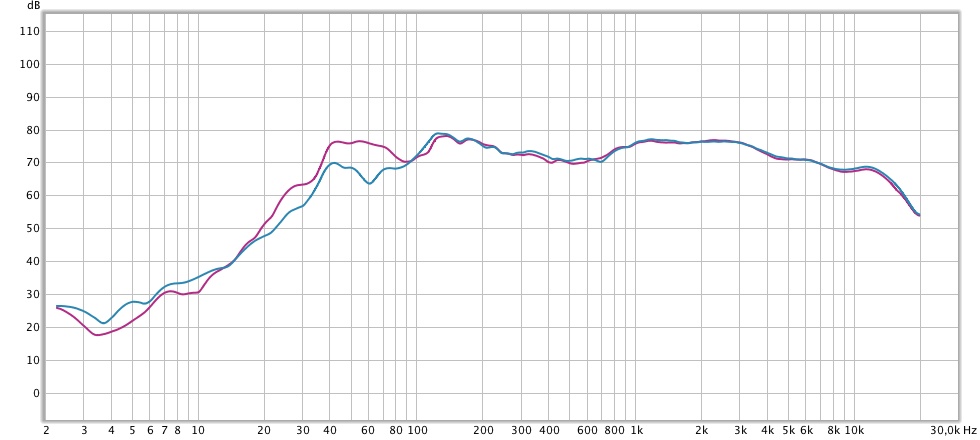

Вот еще сделал замеры. На графиках удаление от стены 40см с открытым и закрытым фазиком. На втором графике удаление 50 см.


Вложения

mitinglas

дМитрий Зайцев
Какой-то подозрительный провал на 90Гц. Аж под 9дБ! И горб на 120Гц подубрать бы эквализацией. По графикам с открытым фазиком АЧХ равномернее. Т.е. для этих конкретных колонок фазик считали и делали с умом. Т.о. я бы его по возможности не стал затыкать.

  • Like
Реакции: artem3108

artem3108

New Member
18 Ноя 2014
8
0
1
Воронеж
@mitinglas, благодарю за советы! а что посоветуете разместить в углах? поролоновые ловушки или изготовить панели из мин.ваты?
