Здравствуйте!

Мужики, подскажите начинающему паяльщику)

В общем, подогнали мне советский синт, который разумеется на разъемах din5. И вот задумал я спаять кабель din5 - xlr, чтоб к звуковой своей его подключить. Купил знач 2-х жильный кабель и спаял сначала вот по такой схеме

Подключил, звука нет. Потом по совету одного чела я спаял жилы между собой, со стороны din5 припаял 1 - экран, 3 - жила, у xlr 1 - экран, 2 - жила

Звука опять нет. Подскажите, как правильно сделать распайку? в интернете схемы именно din5-xlr не нашел, сам допереть пока не могу ибо в теории пока что не особо силен.



[razor]

У din5 по идее д б средний вывод на земле, а один из крайних - сигнал(это если моно). Скорее всего по нумерации 2- земля, 3 - сигнал.
Соединяем землю с 1 и 3 xlr-а, а сигнал - со 2.
В большинстве случаев должно работать(если вход xlr не какая-нибудь экзотика).



[Methafuzz]

просто бы взять и посмотреть в сети, даже с картинками есть )

Спойлер: картинка

непонятно, у синта моно или стерео выход?



[Bronkomusic]

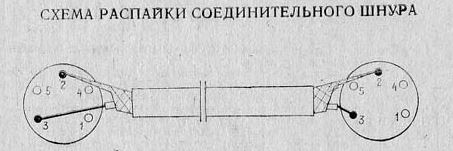

razor, спасибо! Завтра попробую по такой схеме распаять. Вот, кстати, что обнаружил в паспорте синта. Осталось на xlr все правильно припаять)

Methafuzz, картинку эту я видел, но не понял как ее применить в моей ситуации. Выход у синта моно скорей всего.



[Skilpad]

Когда на xlr будешь паять наверное надо сделать так:
экран(общий) на 1
Сигнальный на 2
Но мне кажется на xlr еще надо будет соединить 1 и 3 контакт вместе.

Вот наверное так



[belovw]

Стандартно у Din5
1-микрофон (низкоуровневый сигнал порядка 1-20 mV)
2-земля
3-линия (высокоуровневый линейный сигнал порядка 500mV)

Если симметрия то
2-земля
1-горячий
3-холодный
(Или наоборот 3-горячий, 1 холодный) точно не помню. Давно это было

Для магнитофонов
2-земля
3-левый
5-правый

@Bronkomusic, в вашем случае по подсказке производителя из паспорта получается
2-земля
3-сигнал (линия)

Запаивайте их на XLR в следующем порядке
1-земля
2-сигнал
3-закоротить с землёй,

т.е. контакт 3 XLR соеденить с контактом 1 этого же XLR перемычкой (это необходимо сделать для соблюдения токовой петли, симметрия и всё такое)



[Владимирский]

Здравствуйте. Скажите пожалуйста как спаять аудио кабель TRS 6.3mm (джека балансного) на 5 Pin DIN. Ситуация такая. Нужно с аудио интерфейса Safare 56 где выход 2 балансных джека отправить сигнал на усилитель с 5 Pin -вым подключением. В интернете так и не нарыл.

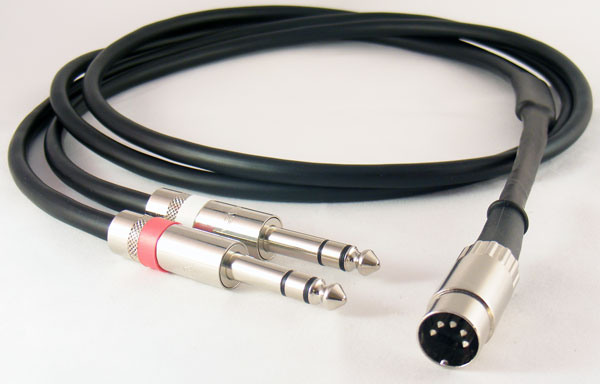

Должно получится вот так. И какие кабели надо взять?



[Peratron]

@Владимирский, распайка ДИН5: 2-GND, 3-Линия Левый, 5-Линия Правый..



[Владимирский]

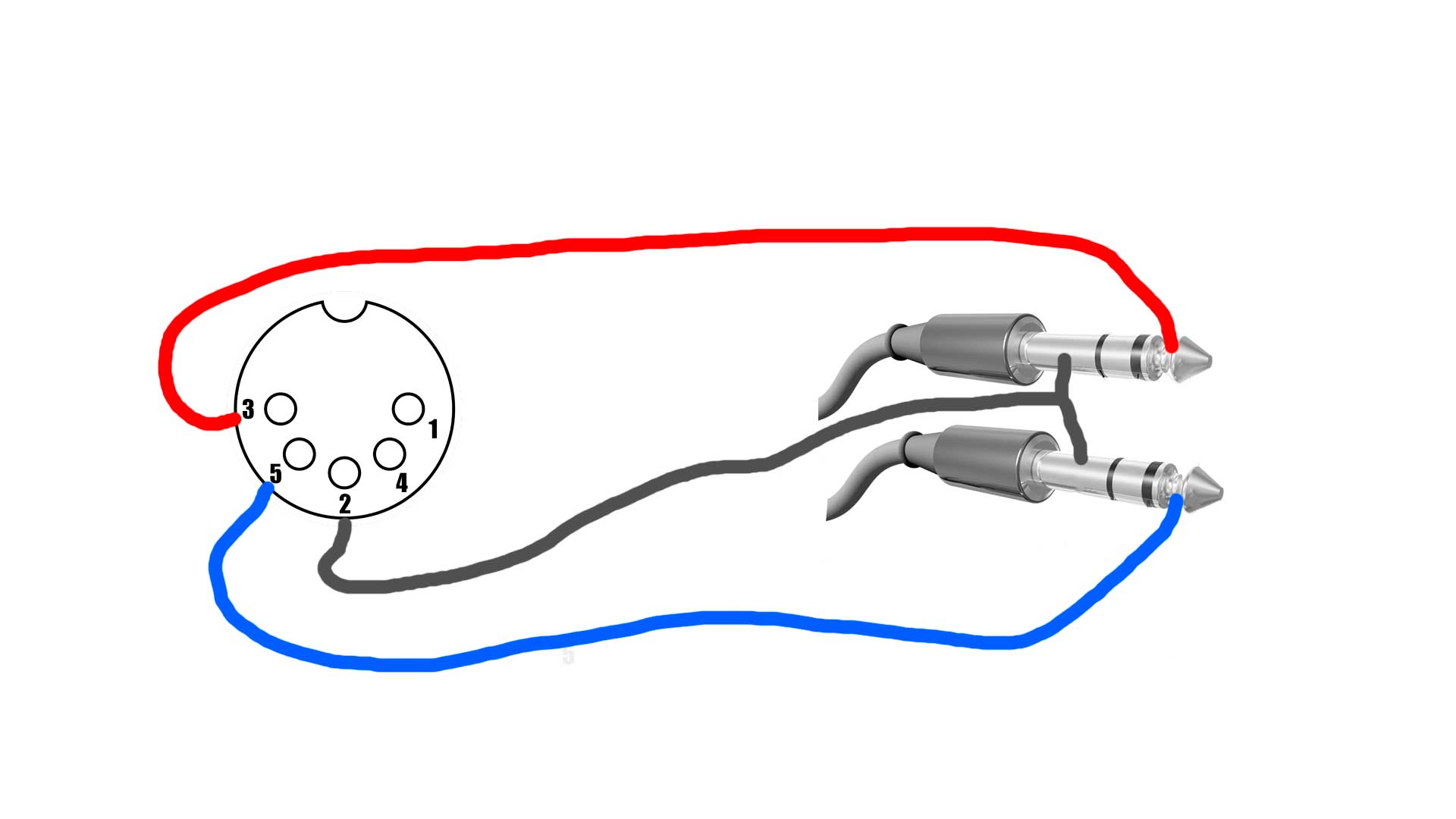

Если я правильно понял. То это так?



[Владимирский]

А серединку не трогать да?



[кактус]

@Владимирский, серединку на массу, и в DIN5 штырь 2 тоже на массу.



[Владимирский]

Благодарю. Буду делать.



[кактус]

Джеки можно просто моно взять не стерео...проще паять. Сами замкнут что надо.



[Владимирский]

Джеки можно просто моно взять не стерео...проще паять. Сами замкнут что надо.

Здравствуйте. Я думал что если у меня выходы на карте балансные то и джеки надо такие же брать



[Владимирский]

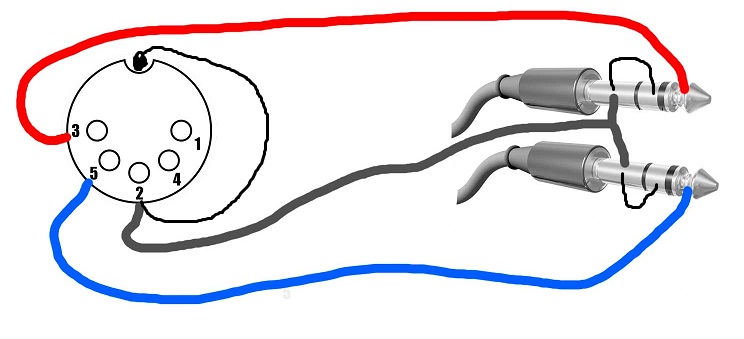

Посмотреть вложение 133984 @Владимирский, серединку на массу, и в DIN5 штырь 2 тоже на массу.

Если беру моно джек то вооьще не работает или как то сильно шумит



[Methafuzz]

Я бы сильно не рекомендовал замыкать выходы на землю. Может пронести, в зависимости от конфигурации выходного каскада, а может и нет. У вас, в общем-то в посте №9 правильная картинка, там будет потеря 6 дБ по уровню, но все зависит от того, сколько нужно усилителю на входе...
