Октава МК-519 шумит. Диагноз. (1 онлайн

baran-ban

Active Member
1 Сен 2011
410
172
43
Пришел на починку сей микрофон.
Внутри - все СМД, кроме Электролитов и 1ГигОм на мембрану.

сильно шумит.

Схему не стал срисовывать, сильно не вникал, но это точно псевдобаланс, на одном плече активный выход (с эмиттера повторителя) через разделительный электролит (jamicon 47uF/63V) и 22 Ома последовательно.
На втором плече - просто 47uF + 22 Ohm последовательно, на массу.

Причина поломки проста. Те 22 Ома на втором плече (красным- были там) мелкие 0603 thick film. Даже не тонкопленка.
Их просто пробило зарядным(разрядным) током кондера 47uF.

Вот сижу и думаю, куда его там включали, каким кабелем, в какой Фантом??? Это надо было сильно умудриться.
Поставил большой MELF. Теперь выдержит!
Джамиконы под замену. Биполяр - тоже

Последнее редактирование:
  • Like
Реакции: Aik_man, Long и LilColt

Akio Otori

New Member
20 Июл 2021
2
0
1
50
Благодарю. То же начал шуметь, полез щупать данный резюк мультиметром, оказалось - выродился до 6к...

Проделал советуемые манипуляции - стало всё ОК. Благодарю за статейку, а то уж было хотел АКГ покупать. =))


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-схема там вовно , но чтобы особо не возится советую все резисторы кроме гигаом заменить на melf( по разумным ценам есть на вегалабе
у товарища из под питера там же кстати и fkp2 вместо туфты которую там ставят) , емкости на аудио ничикон в otron.ru тоже адекватные
цены,а так была здесь хорошая схема его доводки до ума в теме про опупительный на симуляторе микрофон( нерадивый микрофон зазвучит лучше)

Последнее редактирование:

Akio Otori

New Member
20 Июл 2021
2
0
1
50
А есть схема поинтереснее? С этой, вроде, всё норм.

Если нормально работает, то шумит куда меньше многих микрофонов(весьма недешевых).


KorbenDetka

New Member
9 Мар 2017
1
0
1
28
Подскажите пожалуйста дураку как понять
"Поставил большой MELF. Теперь выдержит!
Джамиконы под замену. Биполяр - тоже"

Я к сожалению тоже столкнулся с такой проблемой и хочется разобраться, починить. На какие кондеры меняли? Что посоветуете?


baran-ban

Active Member
1 Сен 2011
410
172
43

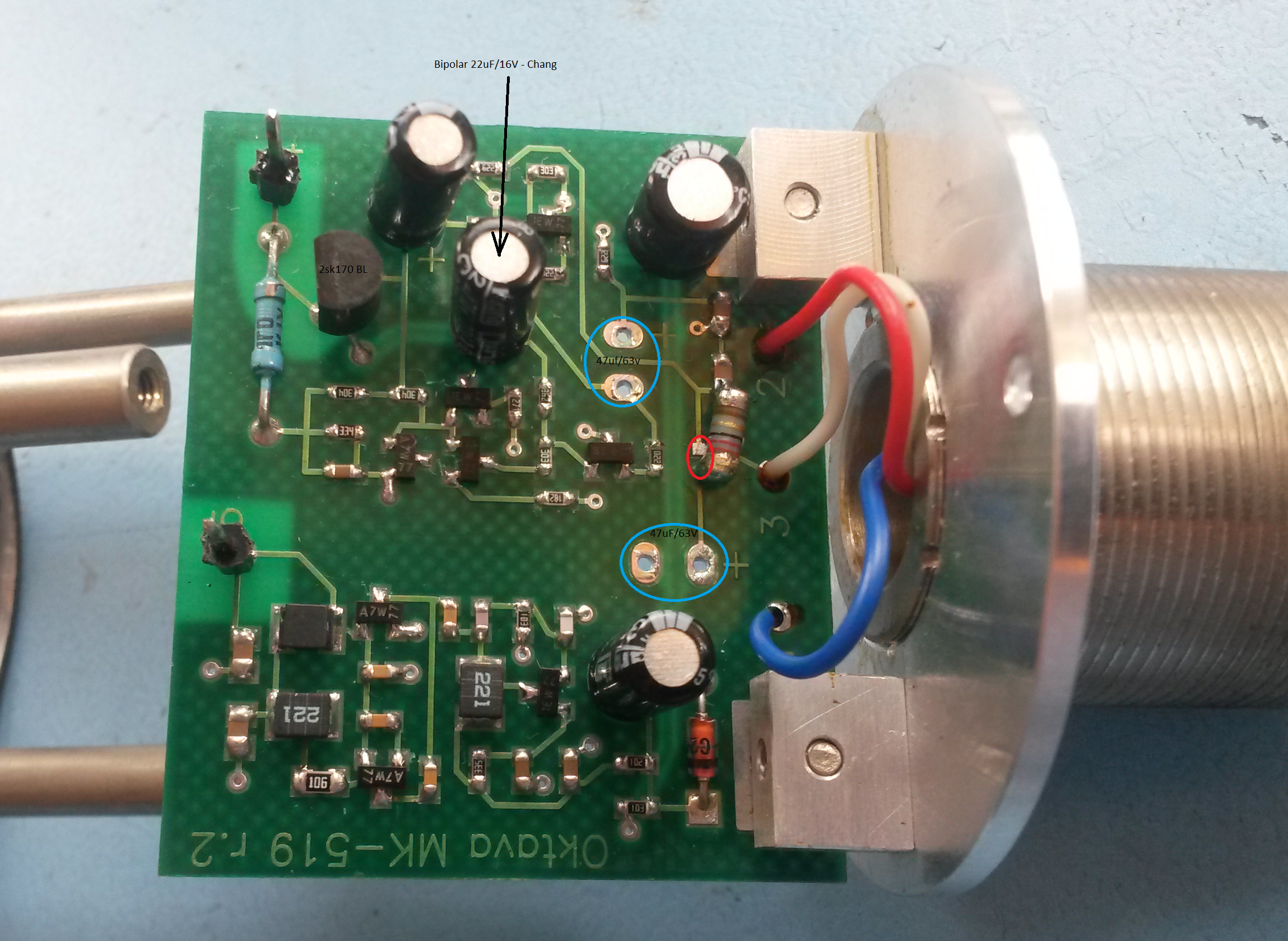

Биполяр, помеченный стрелкой. Если есть возможность, поменять на хороший - панас, ничикон, рубикон итд.
"Джамиконы" - это 2 электролита... у меня на фото выпаяны, отмечено синим.
Так же, поменять на хорошие с теми же номиналами.
Остальные можно не трогать
вторые 22 Ома SMD (слева от маркированного красным) - тоже желательно поменять на MELF.

  • Like
Реакции: KorbenDetka

Aik_man

Well-Known Member
6 Апр 2021
625
759
93
30
Обратите внимание, пользователь заблокирован на форуме.

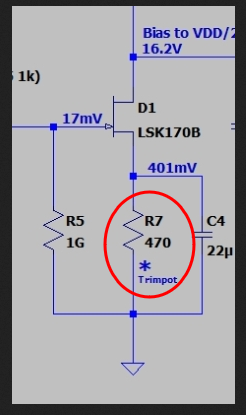

Советуют убирать из звукового тракта полевой транзистор 2SK170 (в данном случае 2SK170BL). Причина: "мылит" по верхам. Замена: J201, J305, 2SK30, BF245. При замене подстраивать резистор в истоке.
