Всем всех благ! Уважаемый Коб, еще маленькое уточнение: регуляторы "глиссандо " и " модуляции " - какого номинала переменники будут, и какого типа лучше - движковые, или обычные? Или тут по желанию и наличию? Что б примерно место под них прикинуть слева от клавиатуры.
Здравствуйте .
Я думаю , вы предвосхищаете события
.Пока ещё нет никаких номиналов . К ним нужно ещё прийти в процессе дальнейшего продвижения в разработке . Сейчас , нужно просто оставить место ,под эти вещи ....
Что до моего опыта , то корпус , это последнее , что я бы делал .
Когда дело дойдёт до уровня хорошей работы всех блоков но столе , и больше не останется желания что-либо менять , можно будет перейти к изготовлению итоговых печатных плат , их компоновке , с учётом эргономики , разработке и изготовлению непосредственно корпуса синта ......
Ну а пока , работа на столе ......
Успеха .....

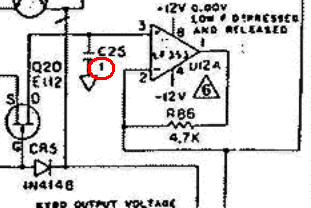

Сто пудов согласен , полистирол --- самое то , но у меня его нет
и потому , я ставлю полипропилен , и всё это нормально работает ......
Ну а кое - где и кое-кто , ставят давно керамику .......И ничё ....
Но совет дельный , спасибо , учту ......
У меня есть и полистирольный, и полипропиленовый, откуда-то выпаял. Кстати, давно хотел спросить: 0,22 мкф - это жестко, а то у меня есть и 0,1, например, и 0,4 мкф?
Здравствуйте, уважаемый Коб. Приобрел на Озоне комплет макетных плат для пайки, а в понедельник по почте должна прибыть клавиатура, купил на Авито убитый синт. Так что буду продолжать наше творчество. Контроллер и VCO можно на одной плате набивать, или лучше на разных?
Доброго дня .
Лучше на разных платах , чтобы легче было что то менять блочно ....
Доброе утро, уважаемый Коб! Я доложиться по ходу наших работ. Думаю, через пару дней закончу, наконец, с клавиатурой. Долго прикидывал конструкцию, что б понадежней была, вроде все срастается. Сразу спаяю Ваши схемки на слепышах, и опробую. Видеоотчет пришлю. Тут еще на работе грузят больше обычного - закончился год, документацию нужно приводить в порядок, а мне, боевому монтажнику со стажем бумажная работа - вилы! Скоро все это поутихнет, времени будет много, и процесс пойдет на нужном уровне.
@VLADIMIR KUCHUK,
Доброго дня .
Вас понял . Спешить нет необходимости . Пусть всё идёт своим чередом .
Успеха в работе ......
Доброго дня .
Вас понял . Спешить нет необходимости . Пусть всё идёт своим чередом .
Успеха в работе ......
Здравствуйте, уважаемый Коб. Маленькое уточнение, я извиняюсь - не очень внимательно посмотрел вначале - во втором варианте схемы уже нет необходимости в двух контактных шинах, т. е. - та, которая в первом варианте шла на резистор 100к, отпадает?
@VLADIMIR KUCHUK,
Да , второй вариант сложнее , но работает от клавиатуры с одной парой контактов на клавишу . Я его пробовал у себя , было всё нормально .....
Да , второй вариант сложнее , но работает от клавиатуры с одной парой контактов на клавишу . Я его пробовал у себя , было всё нормально .....
Отлично! Я просто, поначалу, не совсем въехал, думал что две пары контактов остаются, но нет необходимости в их поочередном срабатывании при нажатии клавиши. Это значительно упрощает конструкцию механики, и соответственно, делает надежней. А усложнение схемы не пугает. Спасибо.
Ну тут , как всегда , палка о двух концах .
Проще механика----сложней электроника и наоборот.....Что в конечном итоге лучше , посмотрим . Всё , думаю , будет зависеть от качества сборки .....

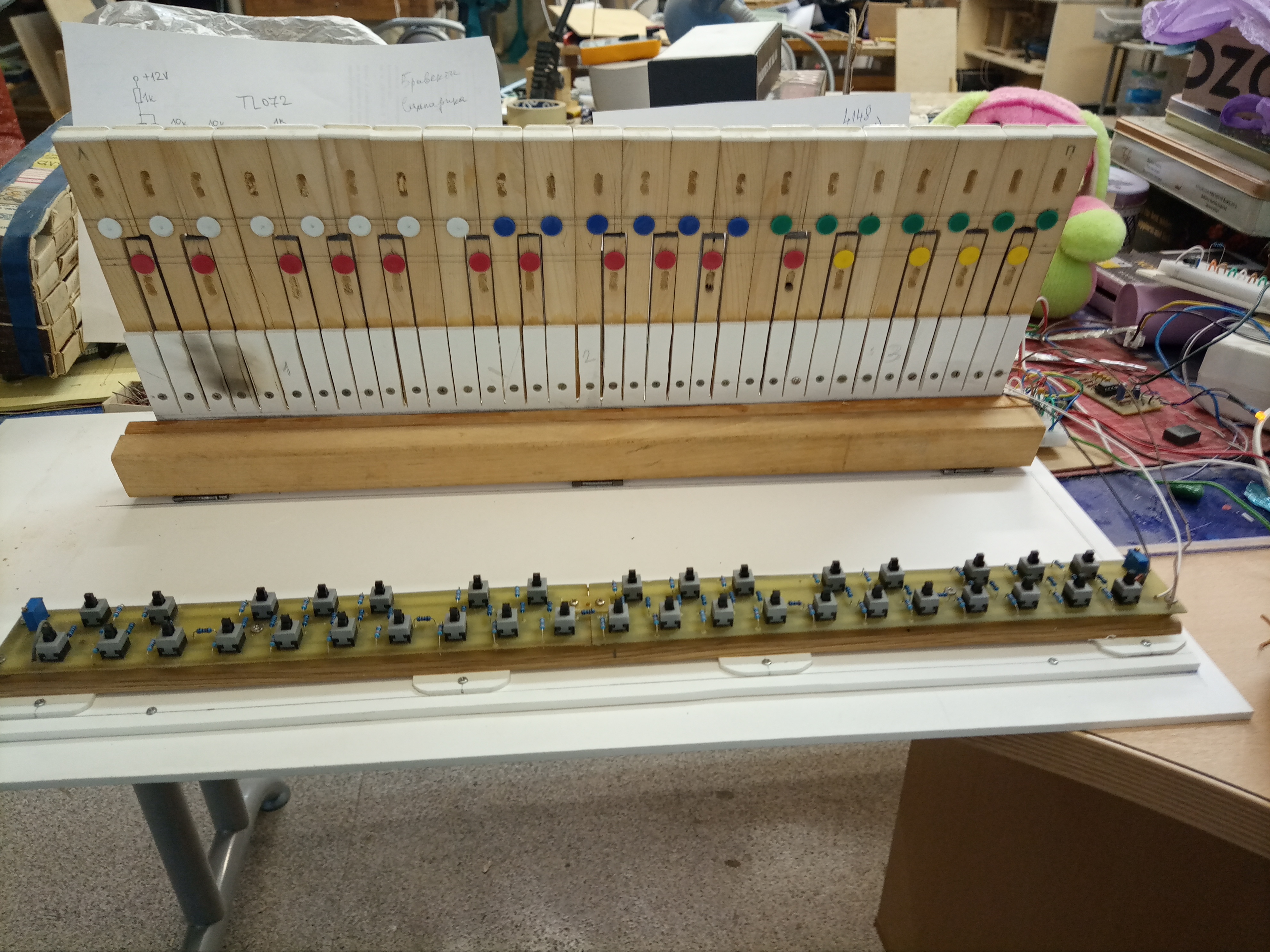

Всем крепкого здоровья. Уважаемый Коб, все идет по плану. Собрал клавиатуру, показываю фото отдельно блока с кнопками, и самой клавы, выточенной из клавиш рояля. Все это стыкуется, собирается, нужно будет только подобрать оптимальный зазор между клавишами и толкателями кнопок. Все работает отлично, проверил, пока, на том, что раньше натыкал на макетке, а теперь сяду за пайку Вашей крайней схемы, и проведу испытания уже с ней. Отчет пришлю.
Вложения

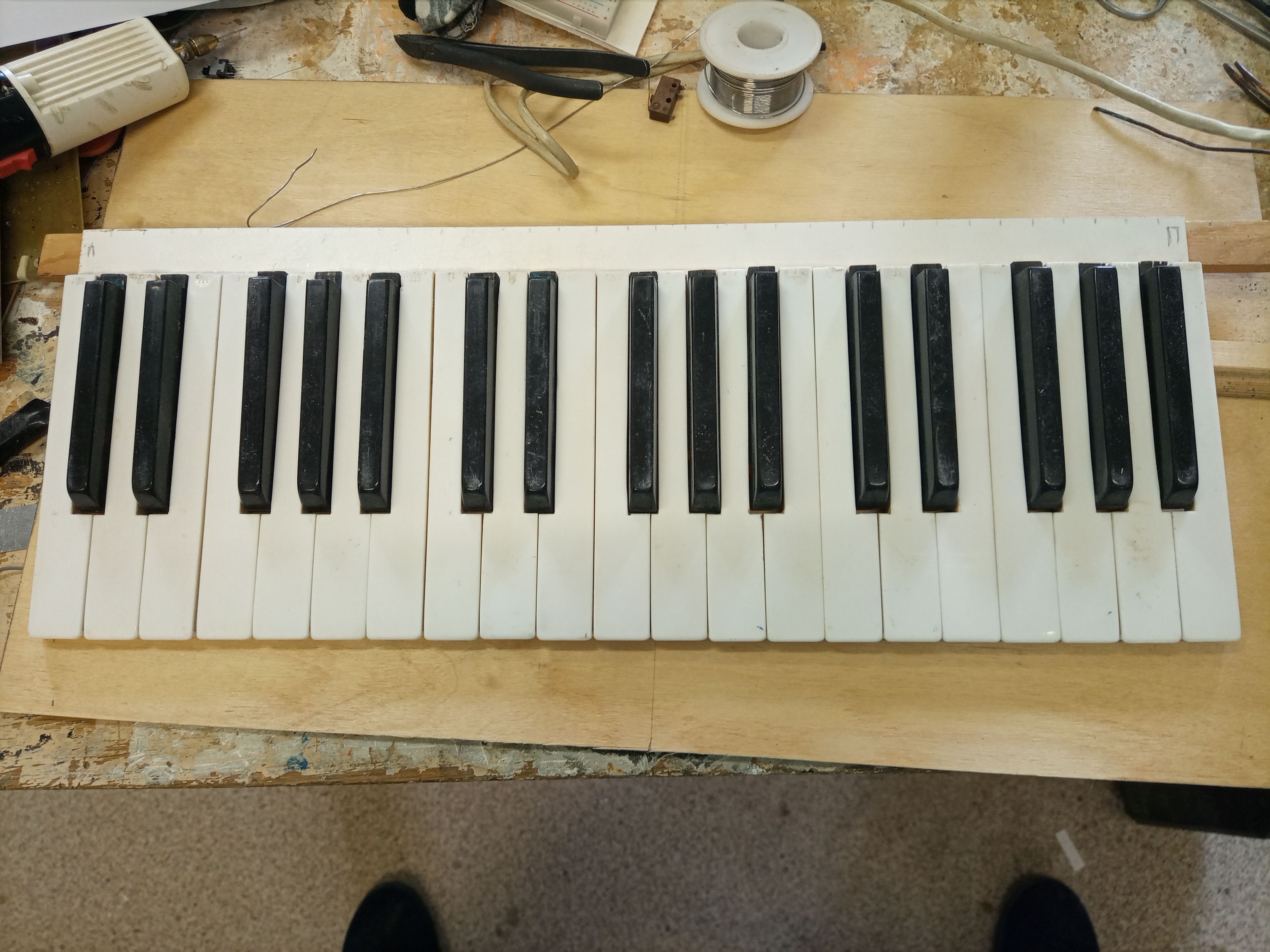

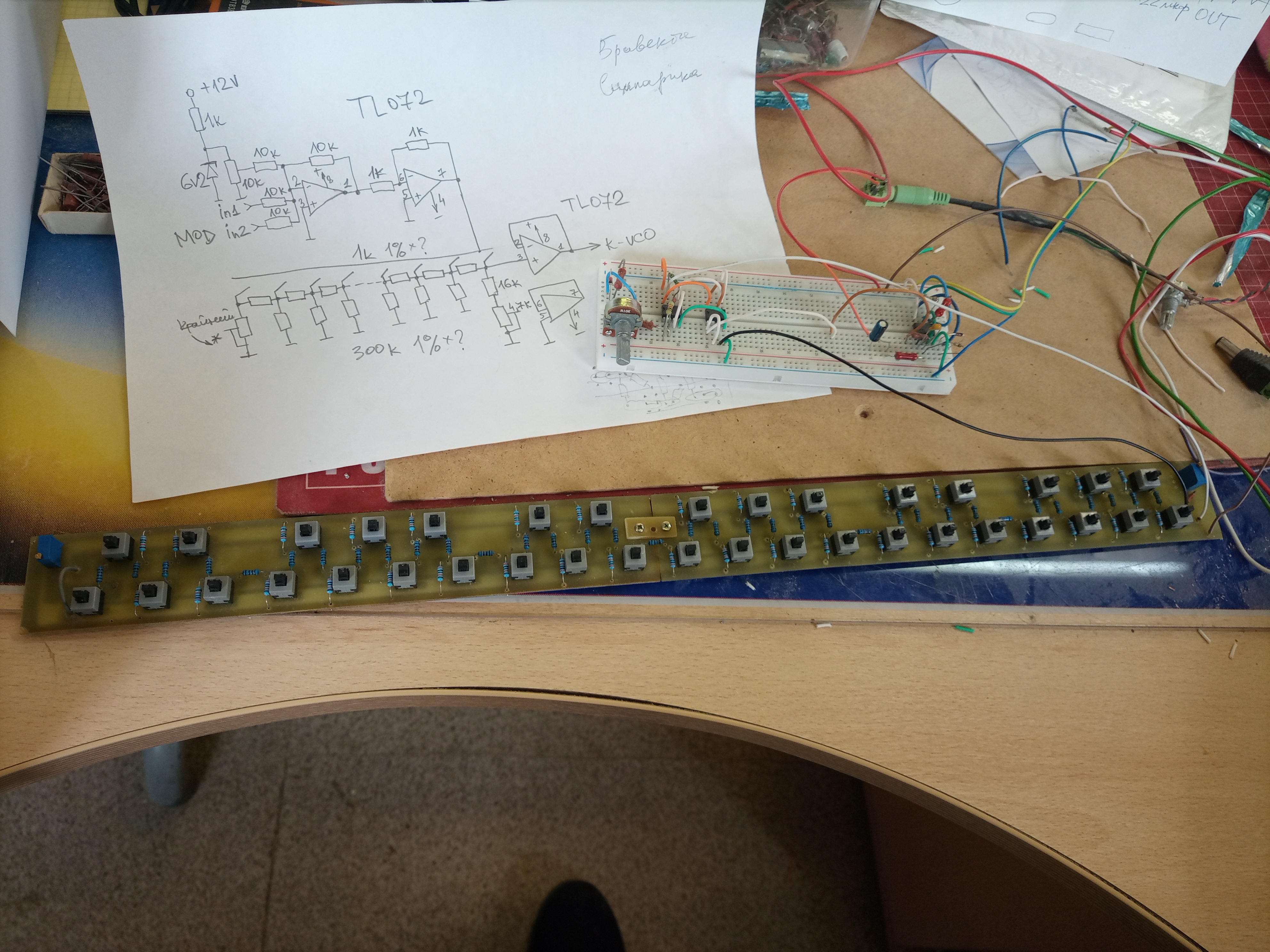

Уважаемый Коб, приветствую. Вот собрал клавиатуру полностью, что б Вам продемонстрировать. Как видите, все работает надежно и нормально. Но я пришел к выводу, что данная конструкция пойдет для процесса постройки синта, наладки его узлов. Для аппарата в чистом виде клава на кнопках, которые я тут применил, не очень, потому что кнопки немного, как мне показалось, туговатые. На радиорынке нужно попробовать найти более легко нажимающиеся, или вообще сделать на проволочных контактах, не зря же все старые ЭМИ на таких построены. Нужно просто подобрать самый подходящий материал. Ну, это песня, как говорится, будущего плача, а я сейчас со спокойной душой приступаю к пайке Ваших схем на "слепышах", благо проверять теперь есть на чем. Буду докладывать. Всех благ.
Вложения
@VLADIMIR KUCHUK,
Здравствуйте .
Всё хорошо . С кнопками , предсказуемо . Конечно-же проволочные контакты более предпочтительны .

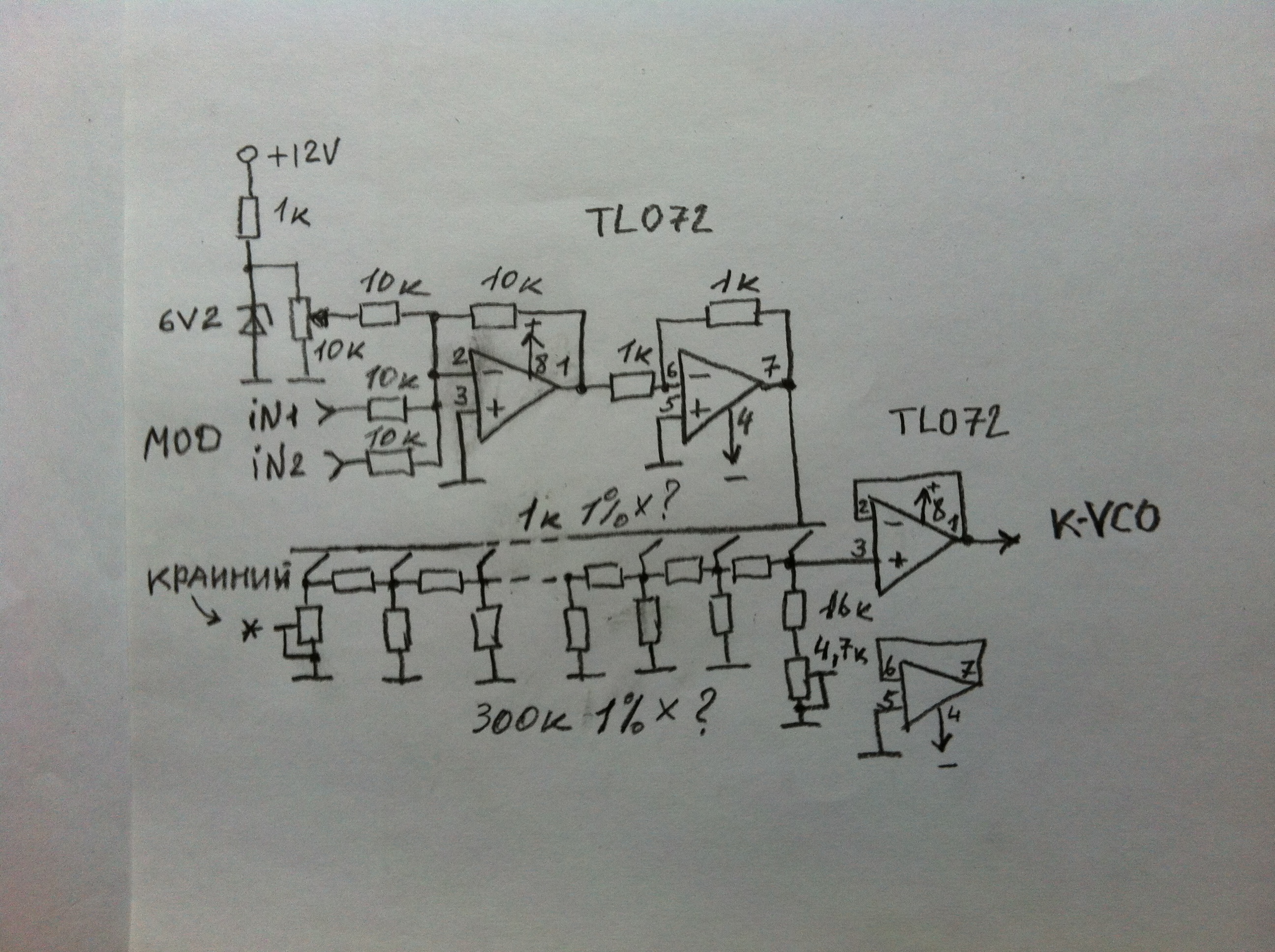

Да, тут если менять уровень опорного напряжения , переменником (10 к) , то можно ездить по частоте как в верх так и в низ , сохраняя строй .....
Успеха .
До связи ...
Здравствуйте .
Всё хорошо . С кнопками , предсказуемо . Конечно-же проволочные контакты более предпочтительны .
Да, тут если менять уровень опорного напряжения , переменником (10 к) , то можно ездить по частоте как в верх так и в низ , сохраняя строй .....
Успеха .
До связи ...
Уважаемый Коб, какого номинала резистор на Вашей схеме контроллера , который соединяет выход "строб" с землей? И еще, все диоды 4148 или 521?
А почему, когда сдвигаешь строй вниз, на каком-то этапе появляются щелчки? Нужно что-то подобрать?
Да .
Может переменник барахлит ? У меня не щёлкало . Хотя , можно попробовать включить емкость , поролельно стабилитрону (от 0,1 мкф) ...
Да вообще его пока можно не ставить . Это , по сути , обозначена нагрузка следующего каскада , которого пока там нет .....
