-отлично все сделано , черные ушлепки над выключателями это предохранители? мы такой в 1u делали помнится на 10 выходов
тоже с выключателями но потом спрос на них закончился , делаем сейчас просто на десять выходов с предохранителями и
одним выключателем ну и пару моделей в 2u с евророзетками

  • Like
Реакции: Anthony Scott

Anthony Scott

Well-Known Member
15 Фев 2016
1.732
1.666
113
43
Bryansk
www.babkinyvnuki.ru
Сделано с маниакальной любовью к процессу.
Спасибо, да, есть такое дело :D
От намётанных глаз ничего не утаишь...

отлично все сделано , черные ушлепки над выключателями это предохранители?
Спасибо,
да, они самые :) ставлю медленные siba по 8А на каждый выход. Был и курьёз - один товарищ поначалу хотел версию с гидравлическими автоматами на каждый канал, но посчитали мы потом это дело и в итоге вернулись к предохранителям :) .
На 10 выходов - это у вас с разъёмами C13 наверное, разумеется они компактные, в 1U их до 12ти штук лезет вроде бы...


digilab2

Well-Known Member
19 Июн 2012
10.383
4.994
113
65
Москва
www.skbprost.ru
На 10 выходов - это у вас с разъёмами C13 наверное, разумеется они компактные, в 1U их до 12ти штук лезет вроде бы...
да конечно с13 , там у нас на жопе еще входной блок с розеткой и предохранителем и тепловая отсечка с винтом заземления, так что
только 10


digilab2

Well-Known Member
19 Июн 2012
10.383
4.994
113
65
Москва
www.skbprost.ru
Был и курьёз - один товарищ поначалу хотел версию с гидравлическими автоматами на каждый канал, но посчитали мы потом это дело и в итоге вернулись к предохранителям
мы вроде до сих пор на заказ делаем , с автоматами на 25а ( две группы по три розетки) и одна спереди напрямую


Anthony Scott

Well-Known Member
15 Фев 2016
1.732
1.666
113
43
Bryansk
www.babkinyvnuki.ru
с автоматами на 25а ( две группы по три розетки) и одна спереди напрямую
Вы наверное с большими автоматами на din-рейку делаете,
их к сожалению не везде нормально впихнёшь, в формфакторе 1-2U только боком
(друг занимается, делает 3-фазные дистрибьюторы в 2U для сцены и усилительных рэков, вкорячивает боком абб-шки, ну и сборка-монтаж с такими автоматами в малых корпусах у него иногда перерастает в пляску с бубном).

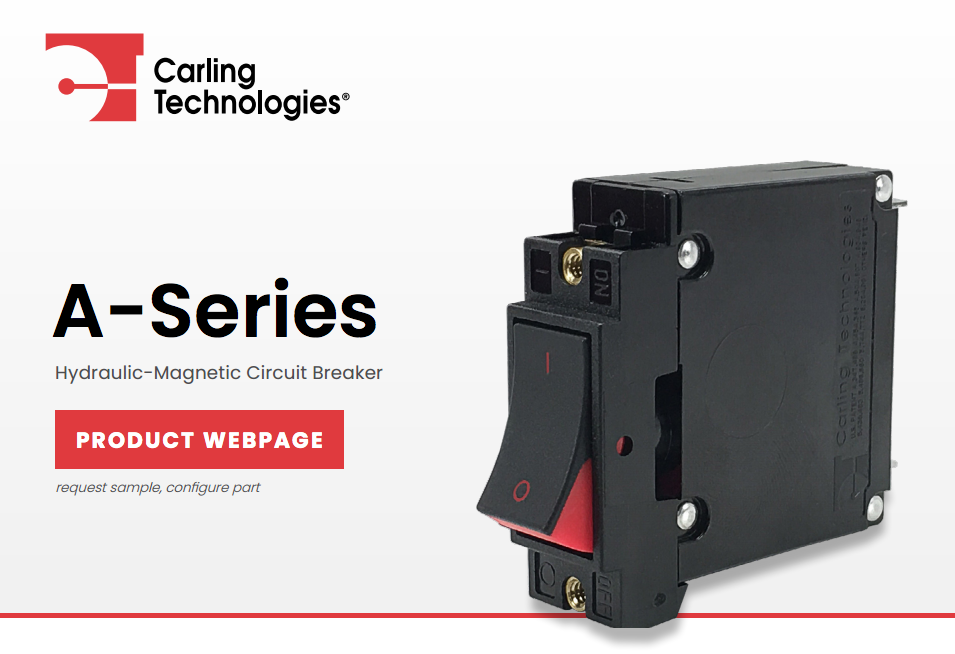

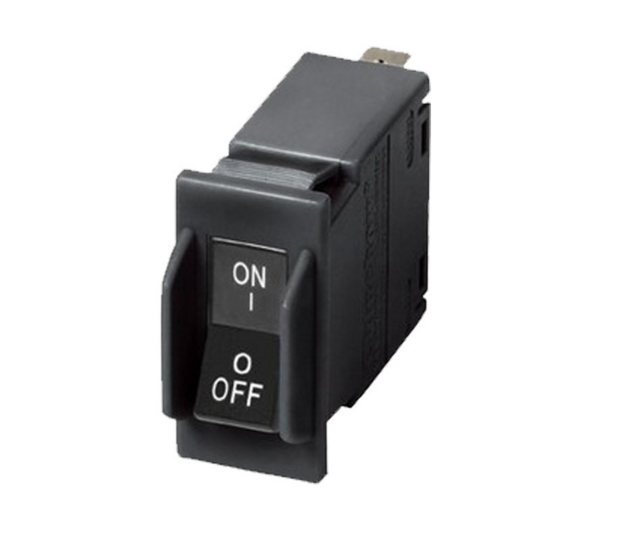

Я про подобные автоматы:
Снимок экрана 2021-07-29 в 13.07.23.png Снимок экрана 2021-07-29 в 13.10.40.png
Применять их пока мешают очевидные факторы - это доставаемость, требования к объёму заказа (минимальная партия обычно 1000 шт, если брать у китайских производителей или на заводе в Лесото) и дороговизна (на маузере есть штучно те же карлинги) - прибор выйдет золотым, хотя в принципе, можно обойтись одним таким автоматом - лишь на вводе.


digilab2

Well-Known Member
19 Июн 2012
10.383
4.994
113
65
Москва
www.skbprost.ru
да конечно с теми которые на дин рейку , и с абб-шками тоже , 25а спокойно влазят в 2u , таких как у вас на картинке и не видал правда
не моя тематика, ставим еще круглые с кнопкой, 16а сзади о это чисто по теплу работает


dromax

Well-Known Member
4 Июл 2010
1.229
804
113
И ни одного знака курсивом! :) ( прям, нарушение традиций российских производителей )

  • Like
Реакции: fakeitback

digilab2

Well-Known Member
19 Июн 2012
10.383
4.994
113
65
Москва
www.skbprost.ru
И ни одного знака курсивом!
а что вы имеете ввиду под курсивом? у нас например тоже такие же шрифты везде( забыл как он называется) , они как бы
стандартом являются на всей приличной аппаратуре, конечно бывают исключения но мне эти исключения не нравятся в принципе

  • Like
Реакции: Long

Guslyar

Well-Known Member
7 Июн 2019
509
790
93
48
@digilab2, Курсив это то что у вас сверху и снизу Digilab-а написано. Хотя, как по мне, нормально смотрится.


digilab2

Well-Known Member
19 Июн 2012
10.383
4.994
113
65
Москва
www.skbprost.ru
-вы имете в виду сам логотип -это вообще не шрифт а рисунок. или вы имеете в виду надписи типа nesus as nihil это по моему италик но
не уверен могу уточнить у артема это он там в корале ваяет, я платы делаю, меня внешний вид приборов мало волнует, главное передняя панель черная краска 2505 муар мелкий шрифт стандартный 2.5-3мм светло серый ( сейчас белый т.к работники ножа и пера не могут намешать нужный цвет ) впрочем это их проблемы т.к сейчас начнем делать лазерной уф печатью это проще дешевле и смотрится суперовее (или крутовее), короче как апельсин,и в любой цвет

Последнее редактирование:

Guslyar

Well-Known Member
7 Июн 2019
509
790
93
48
Да, логотип. Италик и курсив по мне близнецы братья, то что близко к прописи.
Когда будет "апельсин" не поленитесь фотку выложить, может старые клиенты захотят "апгрейдиться".
