Микрофонный транс на заказ ? (1 онлайн
- Автор темы vmanj
- Дата начала
. Возможно устроит серийный ТОТ. А может вообще нереализуемо.
Вам нужен выходной транс для лампового микрофона типа BV-08? Или входной для микрофонного преампа?
Вы хотя бы в Гугле посмотрели, что применялось в Нойманах

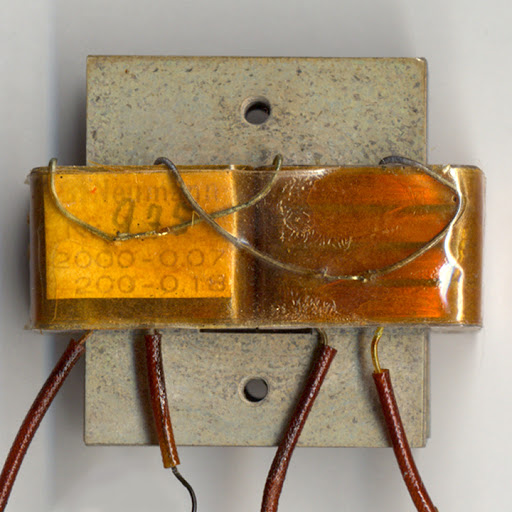

BVO8 Transformer - Tab-Funkenwerk
The BVO8 Microphone Output TransformerFirst up lets start with some technical specs of the BV8:If we just focus on the electrical application, it is nothing more than a capacitor coupled transformer with balanced output.Technical specs are quite amazing, 40 to 20kHz +/-0.5 dB at 0dB (0.775V) at...
www.tab-funkenwerk.org
Недостаточно данных. А именно:
1 Как Вы измеряли индуктивность первички ? С нагруженной вторичкой или без? (от этого "пустячка" измеряемая индуктивность меняется в несколько раз. С нагрузкой естественно меньше)
2 Габариты трансформатора.
3 Материал сердечника.
Вы меня неправильно поняли, я имел ввиду не ваши трансформаторы, а свой.., при чём тут нойманы?Вы хотя бы в Гугле посмотрели, что применялось в Нойманах
BVO8 Transformer - Tab-Funkenwerk
The BVO8 Microphone Output TransformerFirst up lets start with some technical specs of the BV8:If we just focus on the electrical application, it is nothing more than a capacitor coupled transformer with balanced output.Technical specs are quite amazing, 40 to 20kHz +/-0.5 dB at 0dB (0.775V) at...
Мне нужен трансформатор, с данными, которые я вам написал, если получится - хорошо, если нет, значит нет.
Последнее редактирование:
1.Конечно без нагрузки, (я раньше не встречал инструкций к зв. трансформаторам, где индуктивность указывалась бы с нагрузкой..)
К тому же с нагрузкой такую индуктивность вряд-ли получить, исходя из размеров..
2. которые я вам написал.
Размеры кстати в небольших пределах можно изменить.
3. Материал сердечника неизвестен, я не специалист в этом.
Поэтому я и ищу специалиста, который сможет сделать трансформатор на заказ с хотя бы приближенными характеристиками.
Индуктивность можно немного уменьшить, тоже написал.
Последнее редактирование:
А кто из производителей указывает эту индуктивность для микрофонных трансформаторов и схему её измерения.
Пример даташита на трансформатор со схемой снятия параметров (кстати очень лукавое снятие параметров чтобы подать продукт в лучшем свете)
Пермаллоевых сердечников такого размера у меня нет, так что вряд ли смогу помочь.

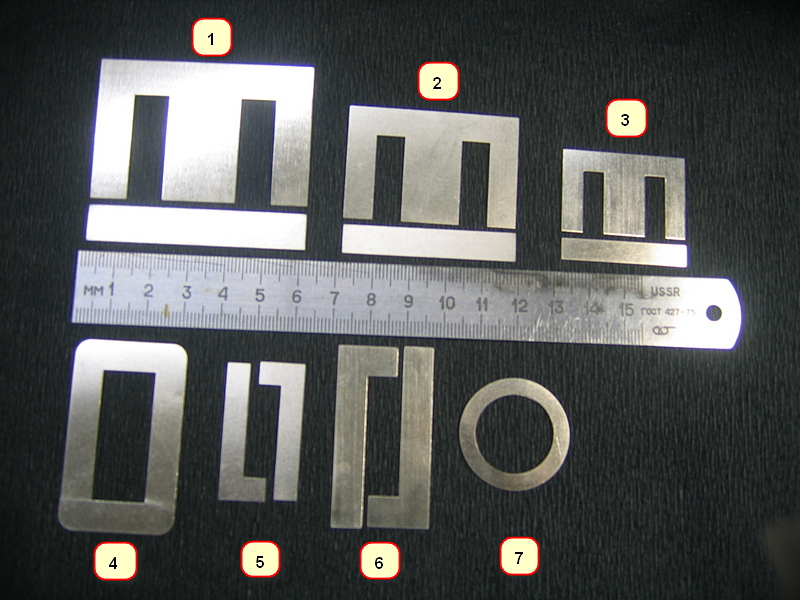

Если вы про такие крохотные трансики как здесь, то таких сердечников у меня пока нет:
Первые три слева не смогу , на остальные сердечники есть в наличие.
Первые три слева не смогу , на остальные сердечники есть в наличие.
-так оно просто лучше чем кака на пермаллое , на таобао посмотрите там были якобы jensen входные на пермаллое как раз,
ну или лундахлы ищите ll1538xl они тут у кого то были в продаже но недешево
На моё ухо - всё наоборот, на пермаллое лучше, чем кака на аморфе.
Тут всё субъективно - кака она у каждого своя..
-Jedem das SeineНа моё ухо - всё наоборот, на пермаллое лучше, чем кака на аморфе.
Тут всё субъективно - кака она у каждого своя..
-хотя с моей точки зрения и то и то кака , но на аморфе кака меньше
Можно ссылку на этот пермаллоевый сердечник ? - хочу предварительно показать хар-ки мастеру.
Если всё в порядке, сделаю заказ на трансформатор на этом сердечнике.
На фотке lams EI50 под номером 3, по нашему это пластины Ш12, ширина середины пластины 12мм
