Модификация китайских микрофонных преампов. (1 онлайн

[Andrey Kireev]

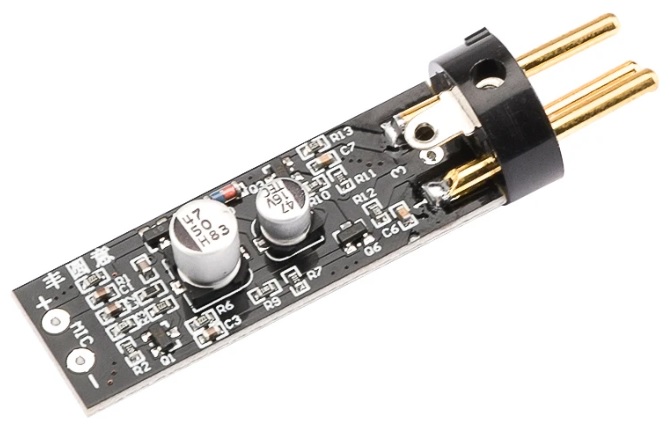

Кому то уже попадались вот такие китайские микрофонные преампы.

Простые, компактные, дешевые, но очень шумные. Хотя там вроде и простая типичная схема.
Я для своих экспериментов взял таких модулей и пришлось по разбираться почему же они так шумят.
Как оказалось китайцы скопировали схему не глядя и с косяком, который решить достаточно просто.

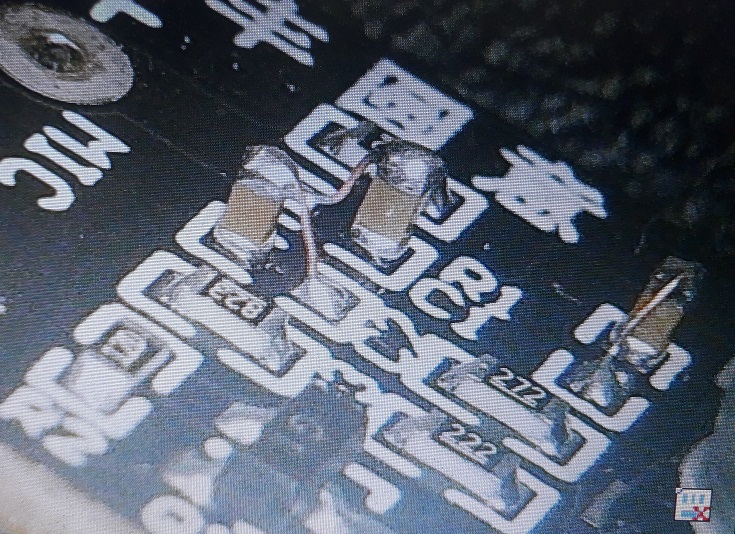

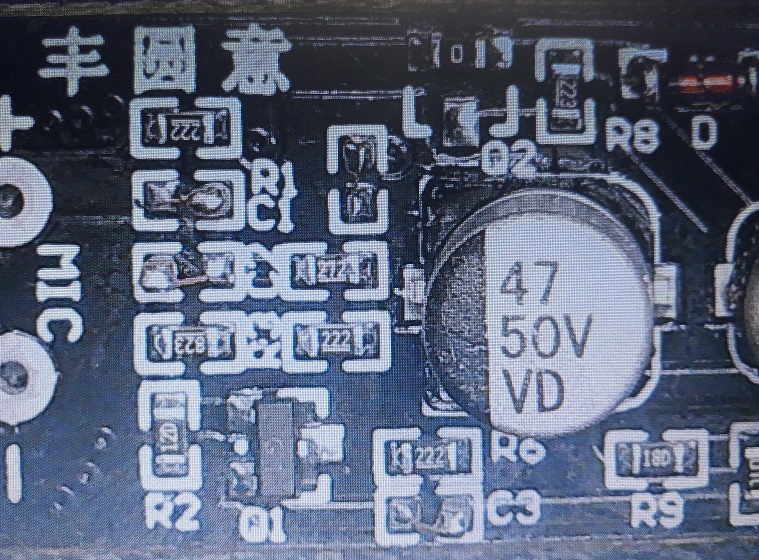

NPN транзистор Q2 снять и поставить на место PNP транзистора Q1, и вместо Q2 выполняющего роль стабилизатора поставить резистор нулевку или перемычку. Также нужно конденсаторы С1, С2, С3, С4 поставить на "попа" чтобы не сильно проявлялся пьезо-эфект этих керамических конденсаторов. Лучше бы конечно другие конденсаторы поставить но места там не так уж и много, иначе сама плата как микрофон все шорохи будет слышать.

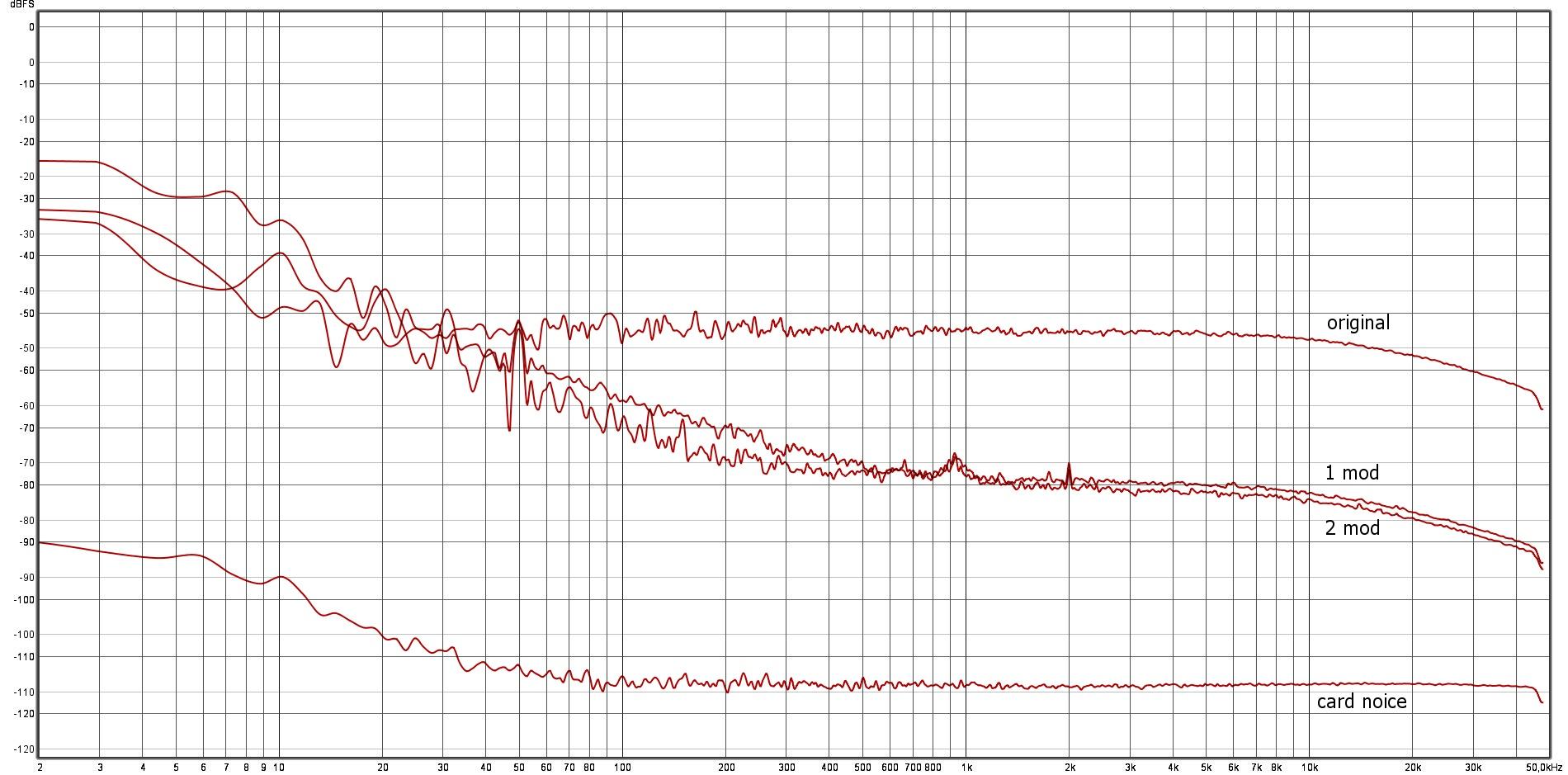

Вот результаты для сравнения. Не идеальные но наглядные по собственным шумам схемы.

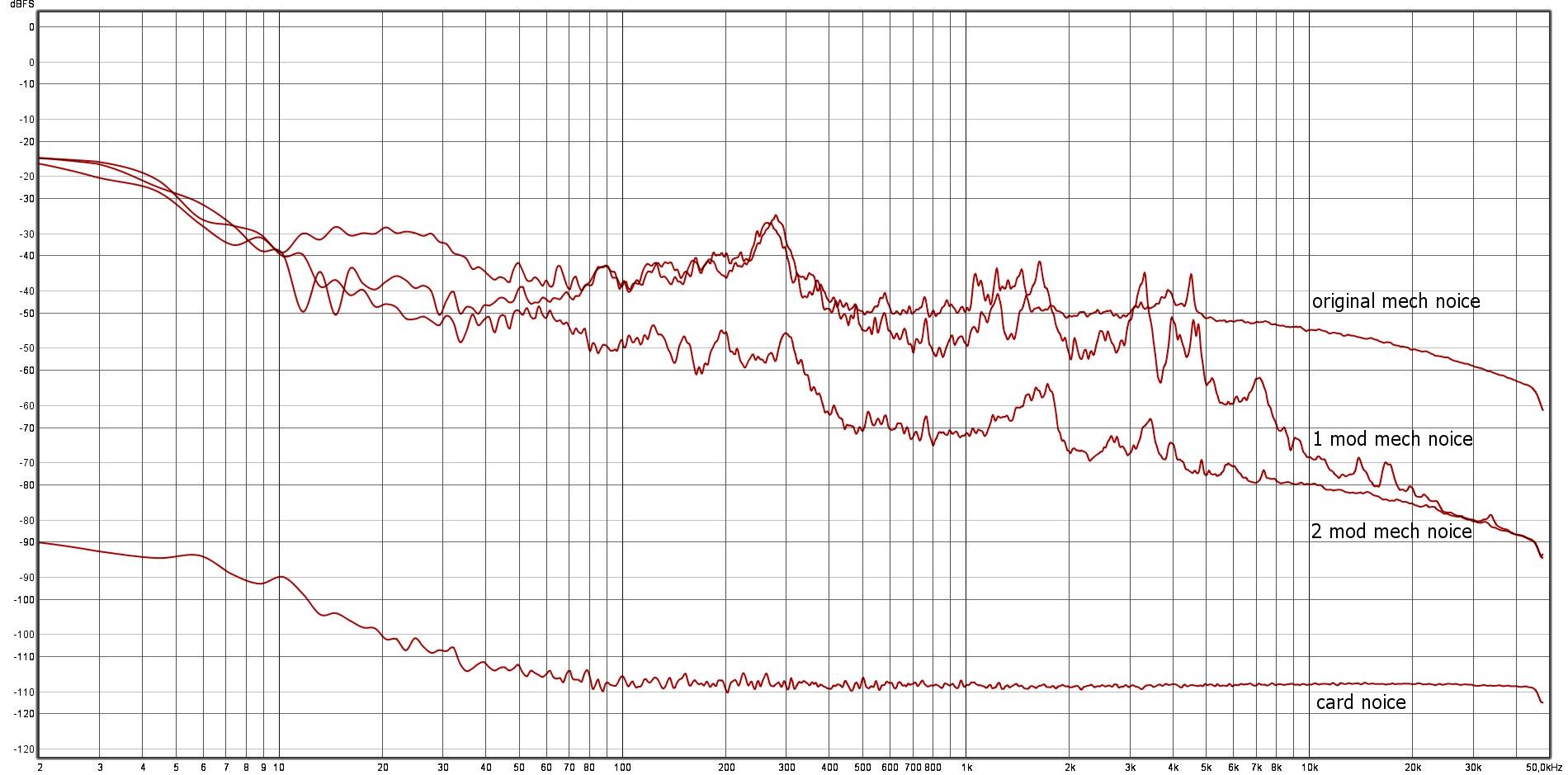

И по механическим шумам.



[max-owl]

Прекрасная работа!

Также нужно конденсаторы С1, С2, С3, С4 поставить на "попа" чтобы не сильно проявлялся пьезо-эфект этих керамических конденсаторов.

И "проволочку" к верхнему контакту - гибкую, S-образную.



[Andrey Kireev]

И "проволочку" к верхнему контакту - гибкую, S-образную.

Не спорю так еще лучше будет, но мне уже со своим зрением тяжко завитушки делать.



[max-owl]

С моим - то же...

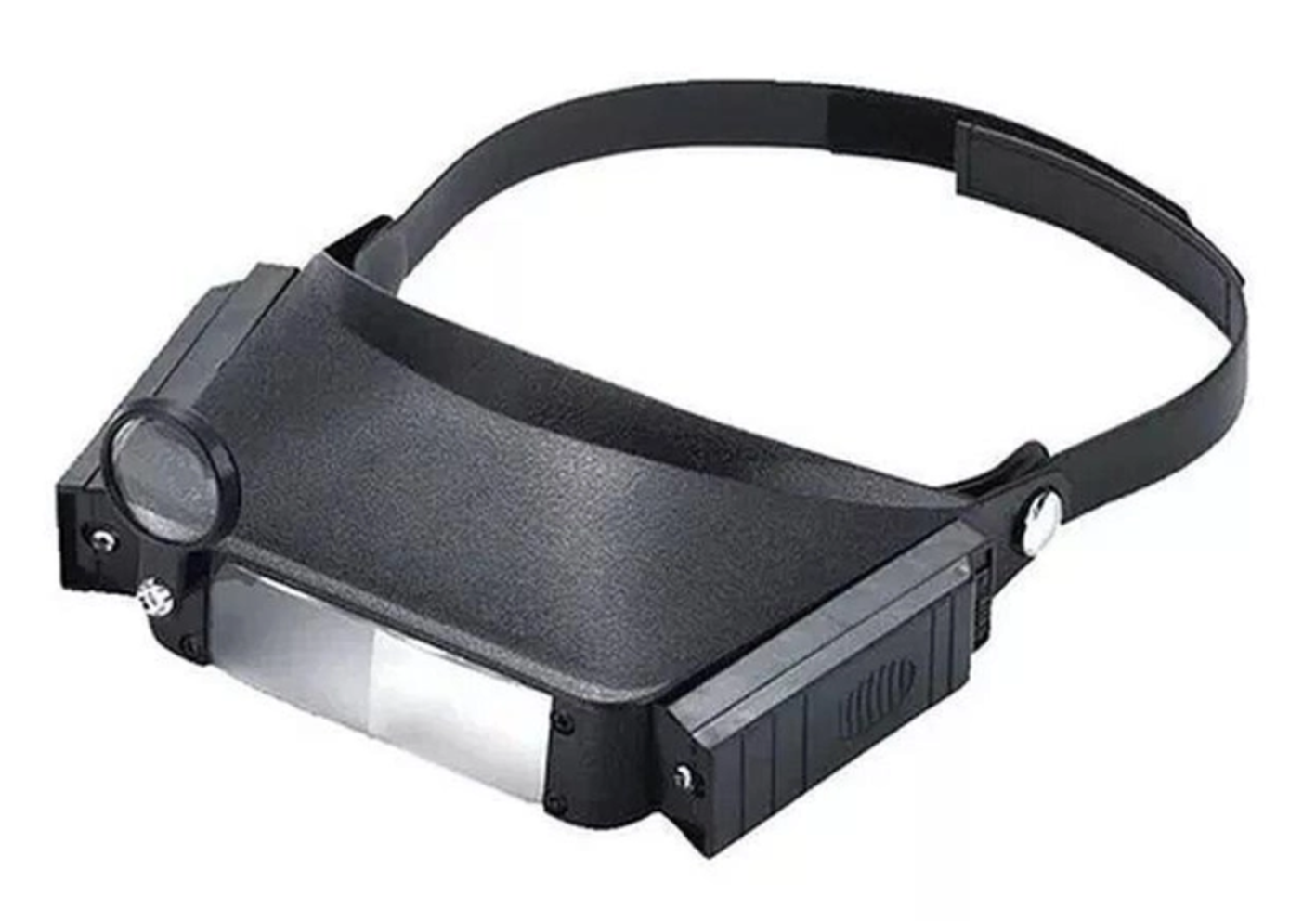

Использую оптику:



[Andrey Kireev]

По просьбе max-owl выкладываю схемки набросанные в мультисиме.

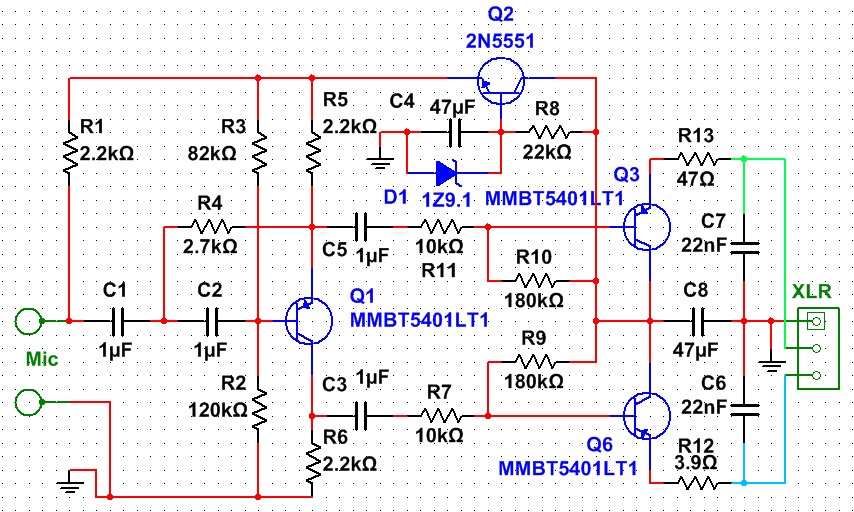

Ориганильная схема

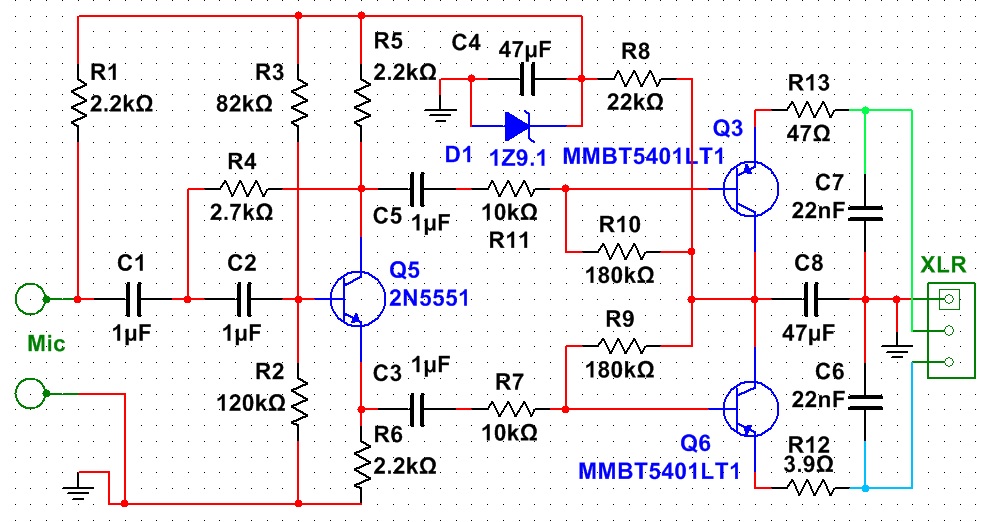

И изменения

Также добавлю мультисимы для желающих поиграться.

Если где какие неточности, прошу прощения на скорую руку клепал.
Касательно самой схемы и симуляции. Схема вроде типичная и должна работать и в оригинальном исполнении, но то ли транзисторы перемаркированные, то ли резисторы неправильные, в результате транзистор PNP Q1 не открывается 0,1v на коллекторе 7,4V на эмитере, соответственно в балансной цепи между С3 и С5 максимально высокое сопротивление отсюда и максимально возможный уровень шума.
Если на месте Q1 стоит NPN транзистор , то он как раз таки удерживается в полу открытом состоянии, на на колекторе и эмитере соответственно удерживаются 3,3 и 3,9 вольт, соответственно в балансной цепи между С3 и С5 удерживается низкое сопротивление отсюда и низкий уровень шума.
Хотя в Мультисиме все работает с точностью до наоборот вот и верь ему потом.



[Andrey Kireev]

и еще, дабы не было ошибки в первом посте. С4 это С5 по схеме, я думал что его маркировка прячется под большим кондером рядом, оказалось что С4 по плате это 16 вольтовый кондер а С5 на плате вообще не обозначен.



[dugdum®]

А сфера применения такого преда какая?
электретную петличку к XLR с фантомом подключить?



[Andrey Kireev]

Это вы лучше не у меня спрашивайте, а у китайцев. Это их поделка и их задумка.
Как по мне так она не под конкретный вариант микрофона годится, а как универсальный вариант для чего угодно, при той или иной адаптации. В оригинале вход расчитан на подключение электретов и аналоговых MEMSов.
Можно из любого дешового электрета выдернуть полевичек и поставить на место Q1 и будет этот преамп работать с любыми конденсаторными капсюлями.
Можно адаптировать чтобы из одногопроводного RCA или той же петлички получить полноценный балансный XLR.
Да много чего можно поделать и переделать, все же лучше чем потрошить и переделывать какой нибудь Senhiser или Rode.
В любом случае обладатели брендовых микрофонов не станут заморачиваться с паяльником и использованием дешманского китайского шумящего и звенящего преампа, на крайняк FIN будут использовать, а эта поделка для других целей более бюджетных.



[dugdum®]

Это вы лучше не у меня спрашивайте, а у китайцев. Это их поделка и их задумка.

Чем этот кал переделывать, проще сразу сделать хорошо и не ставить smd "на попа" с проволочками )
тут есть соседняя темка по схеме FIN, уж лучше её собрать, хоть на макетке.



[Andrey Kireev]

Как говорят "Кесарю кесарево, а Богу Божие".
Если вопрос стоит в единичных экземплярах и индивидуальных решениях, то тут бесспорно FIN, для того он и разрабатывался. Даже и не спорю.
Я с этим г... повстречался и связался потому, что у меня своя не стандартная задача и мне нужно много и разных вариаций. Даже FINами в таком количестве у меня бюджет треснет. Просто обычно я делаю по 8 штук то тех то этих, сейчас мне нужно 4 канала в одном корпусе от BM-800 типа делаю свои экспериментальные варианты амбисоника, FINов многоканальных нет, и под мои нужды их врят ли кто будет заморачиваться делать.

Здесь же я разместил, только на случай если вдруг кому такое г... попадется (об этом как раз первая строчка первого поста).
На Vegalabe я это постить не стал, там без срача не обходится. Если считаете что этому место там или гдето еще, можете репостить легко я к правообладанию безразличен, но своими руками этого делать не стану.



[Andrey Kireev]

Я понимаю что мои посты многим кажутся несуразными и бредовыми, но просто я занимаюсь весьма специфическими заморочками.

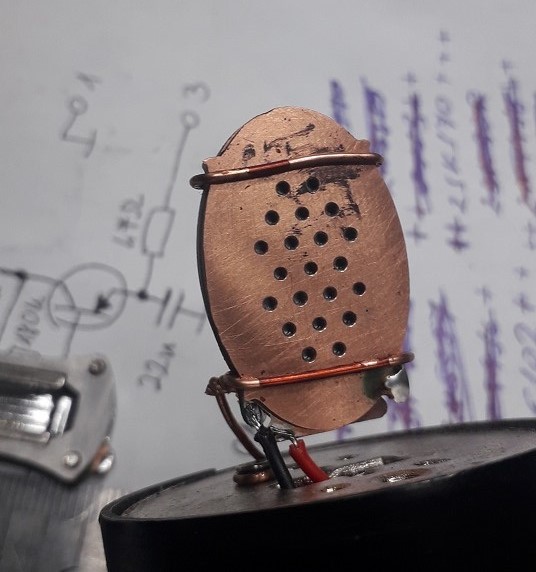

Это самодельный конденсаторный микрофон с диаграммой восьмеркой и овальной формы с овальной мембраной. Работает паршиво по сравнению с заводскими но у него задача не качество звука, а изучение влияния формы на те или иные параметры микрофона.

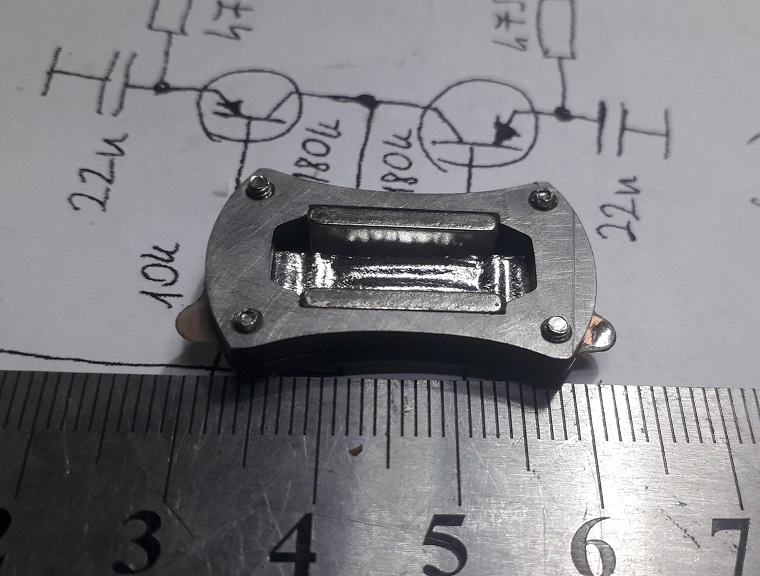

А это самодельная ленточка по прототипу Beyerdynamic M160, для таких же исследований.
У меня вариантов и форм сколько вздумается, все делается вручную, так как никто подобного даже близко не делал и не делает.
Да даже если бы и делал то это стоило бы сами понимаете сколько тем более еще и нужном количестве.
