Если это 2 мкс, то это примерно 0.25 градуса по панораме. Или комбфильтр с первым провалом на 250кГц. Думаю можно забить.
Буду признателен. Если будет не сложно, сделайте как предложил @buncker
- в качестве тестового сигнала генерацию синуса на 100, 1000, 10к и
как предложил Long.
Т.е. если я не ошибаюсь, то 1-2 мкс составит 5-10% по времени одного сэмпла.
Меня больше настораживает то, что это задержка в 2мкс нефиксированная и
... и 1 раз в 1мс старт пакета на ведомом цапе будет смещаться максимум на 1мкс что составит 5% одного сэмпла. А это джитер с частотой 1кгц. И чем выше частота сигнала тем больше высота импульса возникающего из-за джитера. Т.е. по идее должна возникнуть генерация сигнала на частоте 1кГц по форме пульса с шириной в 1 сэмпл. Насколько это может быть слышимый артефакт?
Попытался сам посчитать: 2мкс на частоте 20к составит 0,04 часть периода волны что есть 14 градусов. 14 градусов от синуса составляет- 0,24. И даже если итоговое время дельты подстройки составит 0,2 мкс, то это будет всёравно примерно 1%. Многовато для НИ.
Надеюсь я ошибся.
Последнее редактирование:
К сожалению, в этом топике вопросы синхронизации всегда вызывали и продолжают вызывать резкую реакцию... Становится понятно, что решения данной проблемы пока нет.
Есть предложение: возможно, опционально, на каких-то моделях добавить пару коаксиальных портов ClockIn и ClockOut или предусмотреть на каких-то сетевых портах возможность режима типа UpLink для синхронизации вне сетевого протокола. Это решит все проблемы не только локального масштабирования, но в критичных задачах позволит прокладкой дополнительного кабеля снять вопросы и глобальной синхронизации.
Есть предложение: возможно, опционально, на каких-то моделях добавить пару коаксиальных портов ClockIn и ClockOut или предусмотреть на каких-то сетевых портах возможность режима типа UpLink для синхронизации вне сетевого протокола. Это решит все проблемы не только локального масштабирования, но в критичных задачах позволит прокладкой дополнительного кабеля снять вопросы и глобальной синхронизации.
Последнее редактирование:
@Rst7 @Aleksandr Oleynik 1) Метров на 100 без потери сигнала/ его качества можно будет отнести прибор от компьютера?2) будут ли влиять на сигнал изгибы кабеля?3)Кабель какой категории предпочтителен? 4) таки цифровые выходы/ входы даже на 2/4 устройстве были бы в тему. Сорри за нубское))
@Scarlatino, т.к используются стандартные сетевые решения, то требования не должны отличаться от стандартных для сети: на первые два - нет и стандартный 5е на последний, предположу конечно...
Если учесть что разбег по сэмплам за 1с при худших кварцах может составить пол сэмпла, то может стоит понизить частоту синхронизации до 10 Гц? Тогда разбег составит те же 5 % и с учетом выше проведеных расчетов генерация уйдёт в инфраниз где ее можно будет банально отфильтровать. Кстати вы сами говорил про рекомендации IEEE1588
@Hron, вопросы синхронизации, внешних клоков с иридиевыми кварцами, джитер и прочие не слышимые ни кем артефакты вызывают резкую реакцию во всех темах Форума.
Мы занимаемся звуком в слышимом человеком диапазоне.
Если обсуждавшийся столь бурно факт рассинхрона двух девайсов будет слышимым артефактом - мы просто поставим на девайсы WC in/out и всё. Но это поднимет цену устройства и увеличит габариты - стоит спросить у реальных пользователей готовы ли они «за это» платить больше.
Мы занимаемся звуком в слышимом человеком диапазоне.
Если обсуждавшийся столь бурно факт рассинхрона двух девайсов будет слышимым артефактом - мы просто поставим на девайсы WC in/out и всё. Но это поднимет цену устройства и увеличит габариты - стоит спросить у реальных пользователей готовы ли они «за это» платить больше.
@Aleksandr Oleynik, дык, я и говорю об опции. А она не обязана быть дешевой - любой каприз. Только дожидаться капризов себе дороже - репутация на запуске Pro-решения важнее.
Но мне сдается, это далеко не основная проблема...
Но мне сдается, это далеко не основная проблема...
Последнее редактирование:
Боюсь отфильтровать просто не получится ибо генерация будет в виде пульса с длинющим спектром.
Да. Но не в подсчетах результирующего эффекта. А в изначальном посыле. Единоразовый приход пакета чуть позже или чуть раньше не приводит к мгновенной перестройке опорной частоты АЦП. Она меняется очень медленно, у меня это происходит с типичной постоянной времени порядка 4 секунды. Потому никаких резких скачков там нет. Если в среднем достаточно долгое время пакеты будут приходить чуть раньше или чуть позже - то частота медленно подвинется до получения нулевой ошибки.
Разве что из-за большой постоянной времени устройства довольно долго входят в синхронизм - десятки секунд, но это все равно единоразовое событие после включения.
Суть уловил. Получается максимальный разбег между двумя интерфейсами 2мкс, это 0.6 мм - по мне можно забить.
Ну и индикацию режима Master-Slave тоже надо бы поставить.
Было бы здорово поставить индикатор этого установившегося режима и, предлагаю назвать его Solid State Clock
Ну и индикацию режима Master-Slave тоже надо бы поставить.
А почему гнездо езернет смотрит вбок? как подключать?
Добавлено:
очень интересна цена юнита на 32 канала.По поводу серии всё решиться до конца октября. Есть некоторые нюансы с выходом «в свет».
Когда они проясняться - обнародуем.
Одно могу сказать точно - до конца года до передачи прототипов в серию, 2/4 возможно изменит кол-во входов/выходов,
с 8/8 также будем обсуждать конфигурацию, потому как из-за отсутствия на наших девайсах органов управления мы можем в стандартный 1U корпус поместить 32 XLR-а и они могут быть (по блокам из 8) или входами или выходами.... - пока не знаем стоит ли этим воспользоваться или выпустить «в свет» классический 8/8.
Также, скорее всего появится ещё один прототип 2/2 в минимально возможном форм факторе и с PoE питанием.
На сегодня - проекту ровно ГОД и большая часть времени потрачена на софт. Мы не выпустим в серию ни чего, пока работа софта не будет безукоризненной.
Очень много времени отнимает поиск специалистов способных реально помочь.
Но на сегодня проф. уровень собранной команды вселяет уверенность в результате.
Параллельно пытаемся обзавестись единомышленниками из среды Про Аудио, разделяющими наше не довольство Core Audio на Mac Os-и ......... есть огромное желание и реальная возможность сделать под Mac Os нечто похожее на ASIO и показать пользователям Apple, что и на Маке можно предотвратить практически полностью потери при записи и получить возможность играть на софтовом аналоге Кемпера с раундтрип задержкой менее 1 мс. С одним из разработчиков DAW (догадайтесь с кем) мы уже договорились о поддержке такого нашего интерфейса под Mac Os.

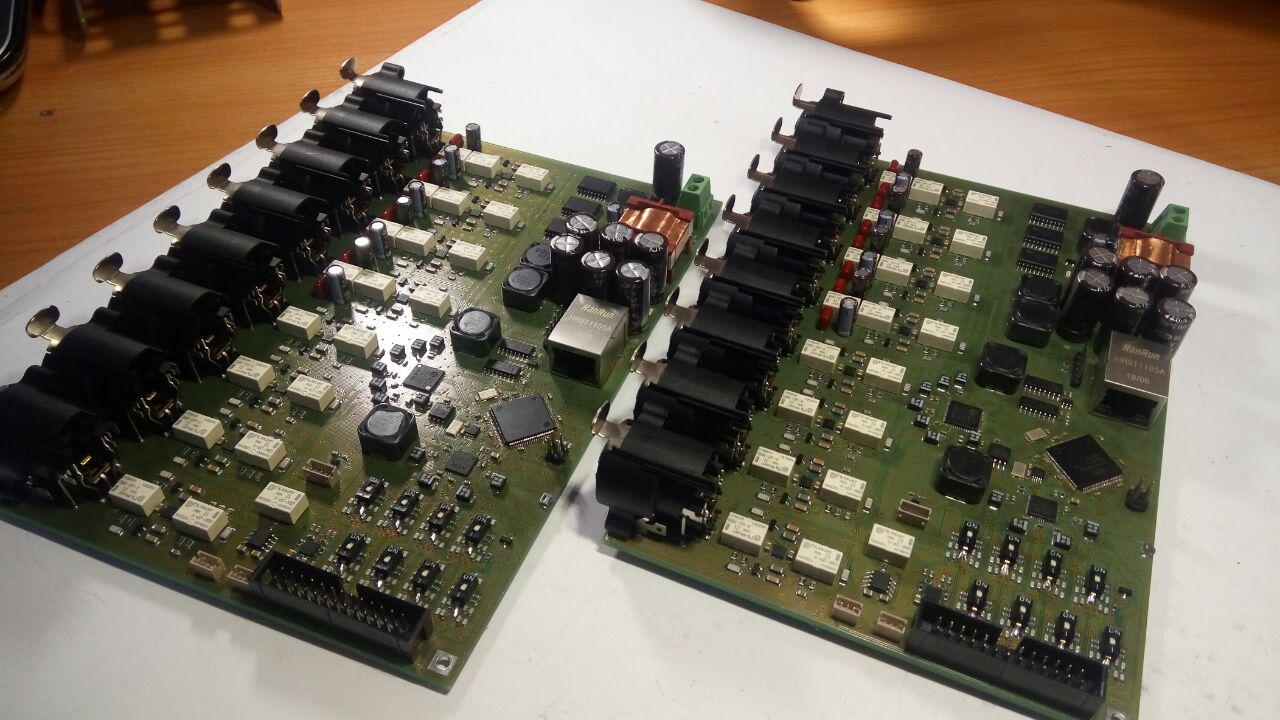

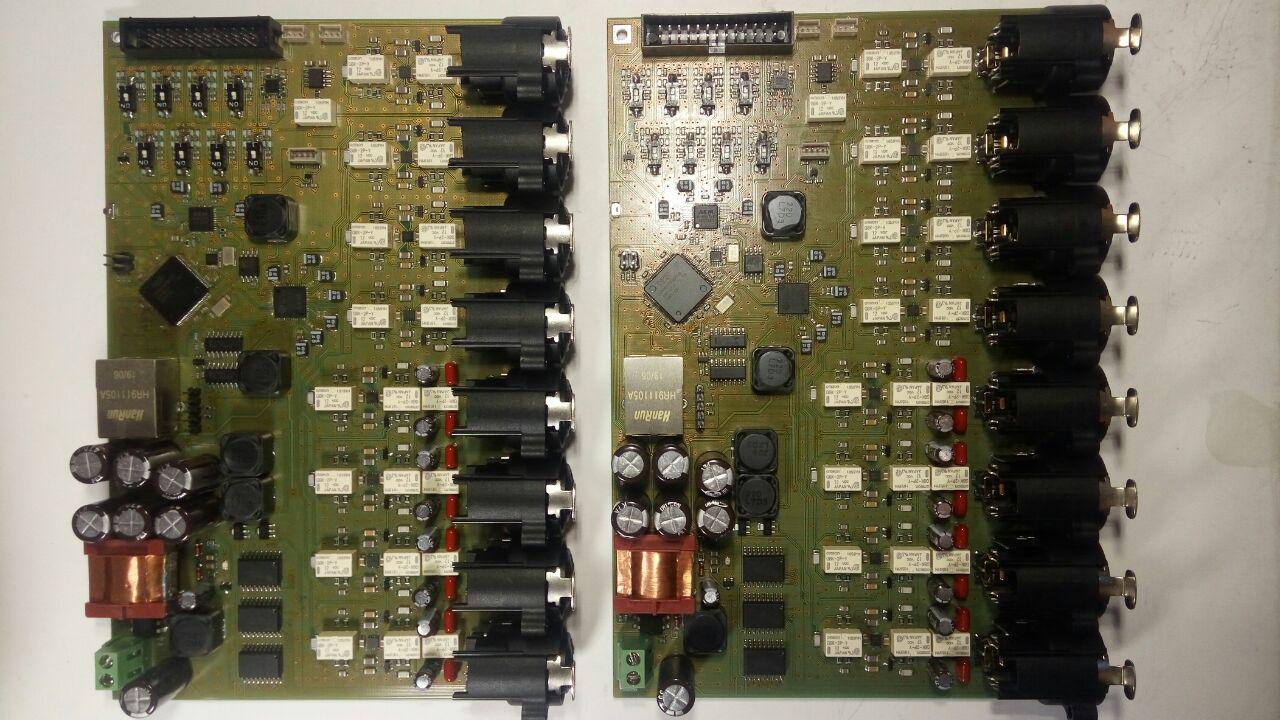

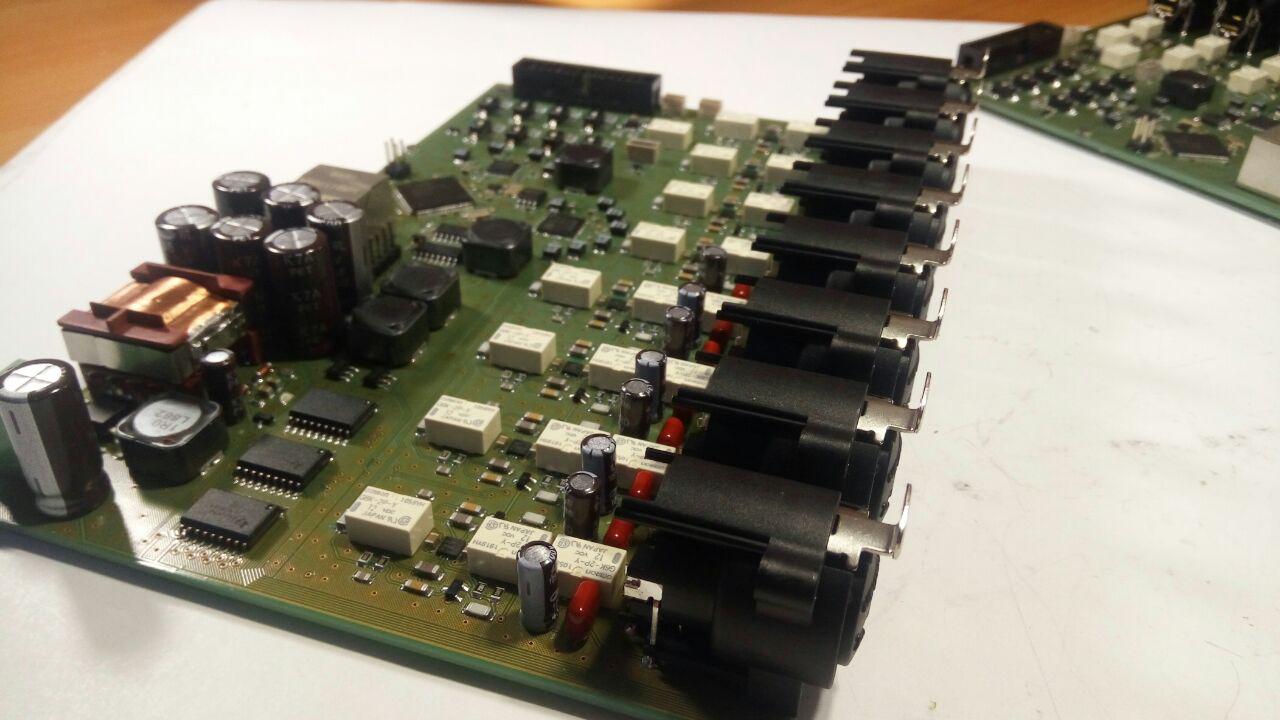

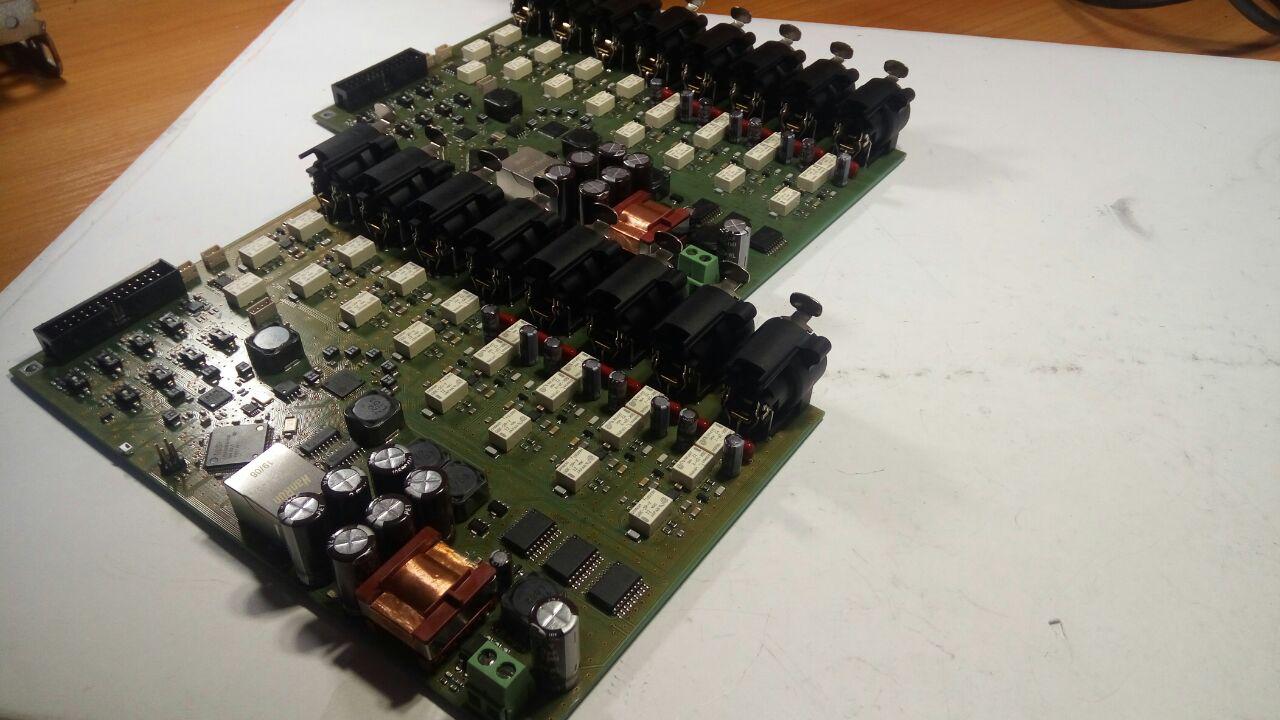

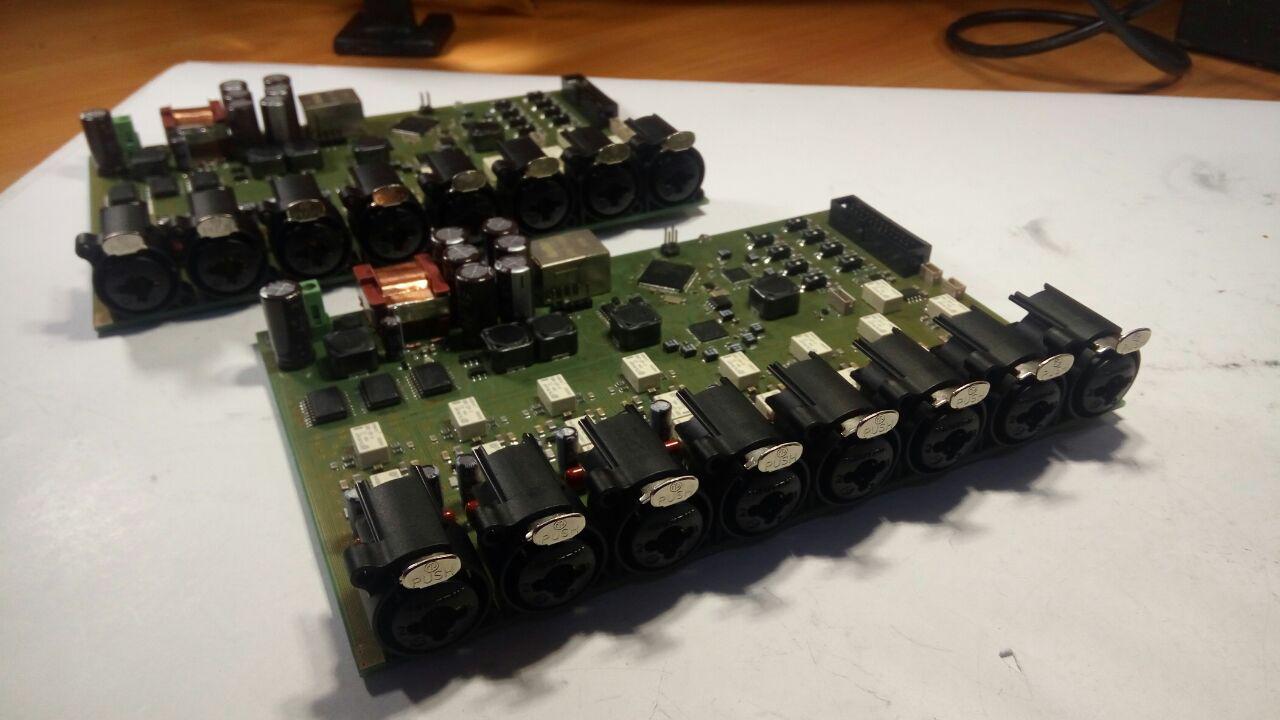

А что касается прототипов - образец 8/8 был очень быстро создан (ещё не создан, но уже понятно, что до конца сентября будет).
Это не наружу разъем, а внутри девайса. Скажем, в 8/8 в него включается патчкорд, у которого на другом конце Ethercon приборный на задней стенке.
отоночо, михалыч!
Эх, хочется уже пощупать) а то, грешным делом, уже на ferrofish a32 смотрю в связке с rme madi
Есть и та и другая индикация. RGB светодиод с кучей разных режимов даёт понять о многом.
Добавлено:
Я почти уверен, что мы не будет такой делать - у него нет рынка
Это вообще не проблема - все производители дают свободный доступ к дизайну внешних карт расширения. Вот только не знаю когда мы за это возьмёмся.
Последних пол года около 10 прототипов находятся каждый день в пользовании - мы собрали очень ценный фидбэк.
Вот сегодня был приятель работающий в нац радио компании Украины - мы сделали для него на наших двух 2/4 аппартно програмный комплекс для онлайн ток шоу и конференций с вещанием в инет. Уже не только WDM работает, но и бридж ASIO-WDM и на вход и на выход. будет тестировать и вот такую схему работы....
Вот когда оба эти составляющие будут реализованы, тогда и рынок будет. Вот представьте себе, купил я недорогую доску (консоль), а стэйдж рек приобрел ваш, да еще и с таким функционалом, когда все каналы можно обрабатывать обычными плагинами. Конкурентов просто нет на всем мировом рынке.
При использовании свичей можете хоть на 300.
Что касается потерь - механизм передачи входных данных (записи) построен так, что при уже практически сплошных артефактах на выходе (мониторинге) запись будет происходить без единого дропаута - 32 раза не дошедший пакет будет повторно отправлен пока не дойдёт и не пришлёт подтверждение.
Всё в рамках обычных сетевых стандартов.
Используется 100 мбит соединение - так что 5 категория более чем.
Пока не видим в этом смысла, поскольку считаем, что наши AD/DA будут оптимальными по цена-качество и ни какого смысла использовать сторонние не будет.
НО, для специфического оборудования, типпа Кемпера, в перспективе, если технология будет востребована, сделаем отдельный девайс - скорее всего с четырмя AES/EBU, adat и двумя spdif.
Но это пока в далёких планах.
Последнее редактирование:
Это только так кажется. Конкуренция не решающий фактор продаж - увы.....
На сегодня Про Аудио сектор всё ещё очень и очень консервативен. Любая новая технология или девайс от неизвестного брэнда будет пробивать себе дорогу очень долго или нужно потратить на Макетинг миллионы долларов.
Мы всё-же пойдём по пути постепенного внедрения нашей технологии, с почти низов.
Чтоб сделать революцию в сценическом оборудовании и оборудовании с длинными магистралями передачи звука, той-же Audinate (Dante) понадобилось 15 лет.
Последнее редактирование:
@Aleksandr Oleynik, вы подумайте все же, можно начать с карты расширения для семейства X32, просто цифровая платка, без аналоговой части.
Ведь как я понимаю, вся мощь вашей технологии заключается в основном в программном обеспечении, которое позволит x32 и может в будущем другим цифровым пультам, обрабатывать любой нужный канал плагинами.
Ведь как я понимаю, вся мощь вашей технологии заключается в основном в программном обеспечении, которое позволит x32 и может в будущем другим цифровым пультам, обрабатывать любой нужный канал плагинами.
@Radiator, всё много раз обдумано. Платы расширения для пультов и цифровые экстеншины для нашего протокола - задача в хвосте более важных.
Вы можете себе представить Срок и Затраты создания любого прототипа подобного? Не с нуля, а когда сама технология отработана и даже есть типавая схема канала входа и выхода и цифровой части.....
Это три-четыре месяца работы нескольких человек, при условии, что схема уже как бы и есть и элементы все можно заказать без листа ожидания.
А первый прототип мы создавали почти 7 месяцев и он до сих пор (спустя год) допиливается....
И у нас нет возможности создать таких несколько груп... Во-первых, потому как фиг ты найдёшь подготовленного человека у которого к тому-же нет звёздной болезни и заоблачного ценика. Во-вторых, нет бесконечного ресурса для покрытия затрат без ни какой прибыли.
По этому выбраны наиболее востребованные типы устройств и их мы до конца года отдадим в серию с какими то доработками после бэта тестеров.
Вы можете себе представить Срок и Затраты создания любого прототипа подобного? Не с нуля, а когда сама технология отработана и даже есть типавая схема канала входа и выхода и цифровой части.....
Это три-четыре месяца работы нескольких человек, при условии, что схема уже как бы и есть и элементы все можно заказать без листа ожидания.
А первый прототип мы создавали почти 7 месяцев и он до сих пор (спустя год) допиливается....
И у нас нет возможности создать таких несколько груп... Во-первых, потому как фиг ты найдёшь подготовленного человека у которого к тому-же нет звёздной болезни и заоблачного ценика. Во-вторых, нет бесконечного ресурса для покрытия затрат без ни какой прибыли.
По этому выбраны наиболее востребованные типы устройств и их мы до конца года отдадим в серию с какими то доработками после бэта тестеров.
Проблемы будущей поддержки коммерческого продукта ну и проблемы стандартного сетевого железа, точнее его разнообразия, так же и проблемы разнообразия алгоритмов коммутации, ненормируемой буферизации и универсальности сетевой среды. Все-таки основная задача сетевой инфраструктуры - это доставка пакетов вне времени и вне очередности. Не вопрос, отлично, что приоритизацию трафика удалось не рассматривать, главное, что бы требования к топологии сети и ее загрузке не скатились до жестоких регламентов. Хотя и это не проблема, для профессиональных нужд можно построить и самостоятельную сетку, работающую практически на холостом ходу. Но хорошо бы, проблему согласования аудиопотоков решить исключительно плавной подстройкой тактовой частоты, а не выпадением отдельных отсчетов... А вот тут не все гладко, ведь отсутствие реализации собственно цифровых интерфейсов и говорит о проблеме синхронизации, без которой их не возможно реализовать. Гораздо проще получить аналоговый поток, грехи которого отловить вроде бы не просто, да и вообще не к чему, если это, допустим, мониторинг...
Поэтому и возникают вопросы, ответы на которые может быть у разработчика и есть, но та нервозность, с которой иногда ведется дискуссия, заставляет задуматься. Хотя вопросы задают не враги, а люди сочуствующие, интересующиеся, да и просто любопытные, которые обладают неким вполне ощутимым опытом, и эти самые вопросы отражают некую практическую действительность.
Интересно посмотреть, как будет поставлено общение с людьми, которые заплатят деньги и будут не просто ставить вопросы, а требовать решения конкретных проблем, возможно в основном и мнимых.
Последнее редактирование:
Hron
Могу сказать что проблема - надуманная , по результатам тестов , прелесть сабжа - в том что оно работает на абсолютно любом сетевом железе , даже самом бюджетном , - проверено лично и неоднократно ...
В сравнении с существующими технологиями ip аудио - , где реально нужна подсеть отдельная для аудио , с жестким регламентом - это небо и земля.. , говорю как человек много лет работающий с livewire , и достаточно пощупавший dante и cobranet
Могу сказать что проблема - надуманная , по результатам тестов , прелесть сабжа - в том что оно работает на абсолютно любом сетевом железе , даже самом бюджетном , - проверено лично и неоднократно ...
В сравнении с существующими технологиями ip аудио - , где реально нужна подсеть отдельная для аудио , с жестким регламентом - это небо и земля.. , говорю как человек много лет работающий с livewire , и достаточно пощупавший dante и cobranet
@Zerocool, на счет этого не сомневаюсь, надуманных проблем действительноо достаточное количество, пример - аудиофилия, но от ее надуманности количество аудиофилов не уменьшается))
Поглядим. Но поддержка-то должна отвечать четко... Хотя Apple реально показала возможность подхода: «А это вам совершенно не нужно и абсолютно лишнее». Но то эппл... Если профсообщество удастся убедить в неактуальности цифровых выходов и прочей синхронизации - Шикарно!
А вот борьба с треском может убить прекрасное начинание....
Поглядим. Но поддержка-то должна отвечать четко... Хотя Apple реально показала возможность подхода: «А это вам совершенно не нужно и абсолютно лишнее». Но то эппл... Если профсообщество удастся убедить в неактуальности цифровых выходов и прочей синхронизации - Шикарно!
А вот борьба с треском может убить прекрасное начинание....
