Усилитель для пассивных мониторов (2 онлайн)

[кактус]

diggidon

Спойлер: Дигидон его цитата

Если бескомпромиссно - тогда Bryston 3B/4b, Sakevich SK1200 Studio2/3/4, Filigrane 400/1000. Но это - дорого.
Если дешевле и максимально качественно за эти деньги - тогда Adcom GFA 535/545/555, Parasound HCA 800/1000/1200, Crown D 150/300, Quad 405.
Если не хочется морочиться с ибеем и хочется новенького, в упаковочке - тогдаAlesis RA, Samson Servo, ART Sla. Не самые быстрые и "мясные" усилители - но достаточно точные.

лучше и не скажешь. Адкомы я слышал знаю, а
Квод только собрался собирать. Поэтому сейчас бы взял Адком.
Но если цена важна то кит Квод 405 , так как корпус и блок питания уже есть. Мне это кажется почти даром. 2700 руб за 2 платы .Что тут говорить
.@mitinglas, да я думаю Вам и Брагин 1 подойдет. )



[mitinglas]

Слушайте, а вот Сакевича чего-то ругали на форумах, мол горит, то сё. Стоит сейчас Sakevich SK1200 Studio 4 брать? А то мне как раз "безкомпромисно" очень понравилось



[кактус]

@mitinglas, Сакевича хороший усилок верно, а ремонта много. Только из за ремонта не стоит брать.



[digilab2]

Есть и в таком варианте - с иммитацией оригинальной компоновки

-очень похоже, там еще неплохой mx50 есть у того же продавца
-кстати могу заметить что конструкция родного квода не очень хороша , лучше разводить модули ум на два отдельных радиатора по бокам
у меня где-то была разводка на работе(если сохранилась в понедельник выложу)
-да сакевич чрезвычайно ненадежен
-брагин1 меня вообще поразил звуком , только транзисторы надо другие я ставил 2sc2910 2sa1208 , bd139,140 по два в параллель
и в вк 2sa1943 2sc5200 тоже по два( через 0.1 ом), да и входной оу lt1122 или ada4627 или opa827



[кактус]

@digilab2, MX50 Sanken2SA1295, 2SC3264. нормально.
Не дорого и схема есть.



[digilab2]

Линейные single ended конструкции работают только в классе А....

-как показала ковыряловка с енд миллениа и корзининым ( 3 шт кп902+кт850 +кт851 +2sa1943*2+2sa5200*2) все что без оос
окрашивает звук , т.е да слушается хорошо , а вот для контроля тут большие сомнения



[digilab2]

MX50 Sanken2SA1295, 2SC3264. нормально.
Не дорого и схема есть.

-да еще ун чуть переделать вообще сказка будет, там L12-2 вообще супер сделан( и по тхд тоже) но схему не нашел



[кактус]

@digilab2, https://ru.aliexpress.com/store/product/2PCS-MX50-SE-LAPT-2SA1295-2SC3264-Power-Amplifier-board-Dual-Channel-power-amp/1369197_32657803962.html?detailNewVersion=&categoryId=63701

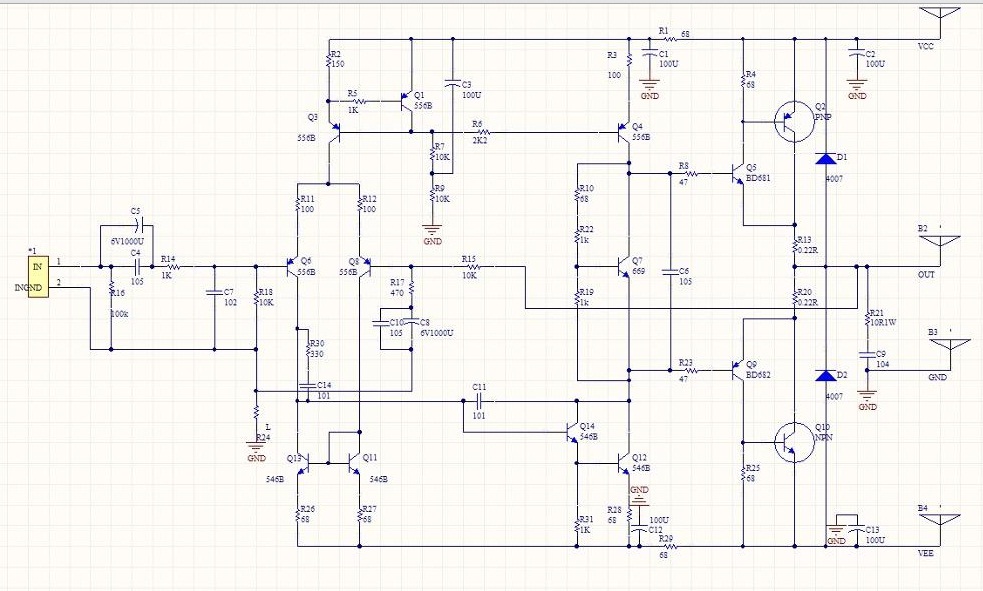

схема



[sunet]

Он чем-то знаменит? Защиты нет...



[digilab2]

-это mx50 схема, я имел ввиду l12-2 схемы не нашел
-для этих санкенов предохранителей в питании вполне достаточно, как и для брагина1 , я пробовал мощные самовостонавливающиеся
предохранители ( типа резисторов с положительным ткс) очень хорошо все работало , и нет недостатков обычных защит
хотя туда обычную несложно приделать на доп платке ( четыре диода пара резисторов и транзисторов)



[cakeys]

и нет недостатков обычных защит
хотя туда обычную несложно приделать на доп платке ( четыре диода пара резисторов и транзисторов)

а какую защиту можно поставить в Adcom GFA 545 (если вообще она там нужна)?
Вот тут в статье про "версию" Quad 405-2 предлагается какая-то защита А.Котова на реле Omron стоит ли ее использовать в GFA545, или есть что-то получше?:

http://akotov.narod.ru/6.html
http://datagor.ru/amplifiers/solid-state/1786-v-poiskah-poyuschego-quad-405-2-nasha-versiya.html



[кактус]

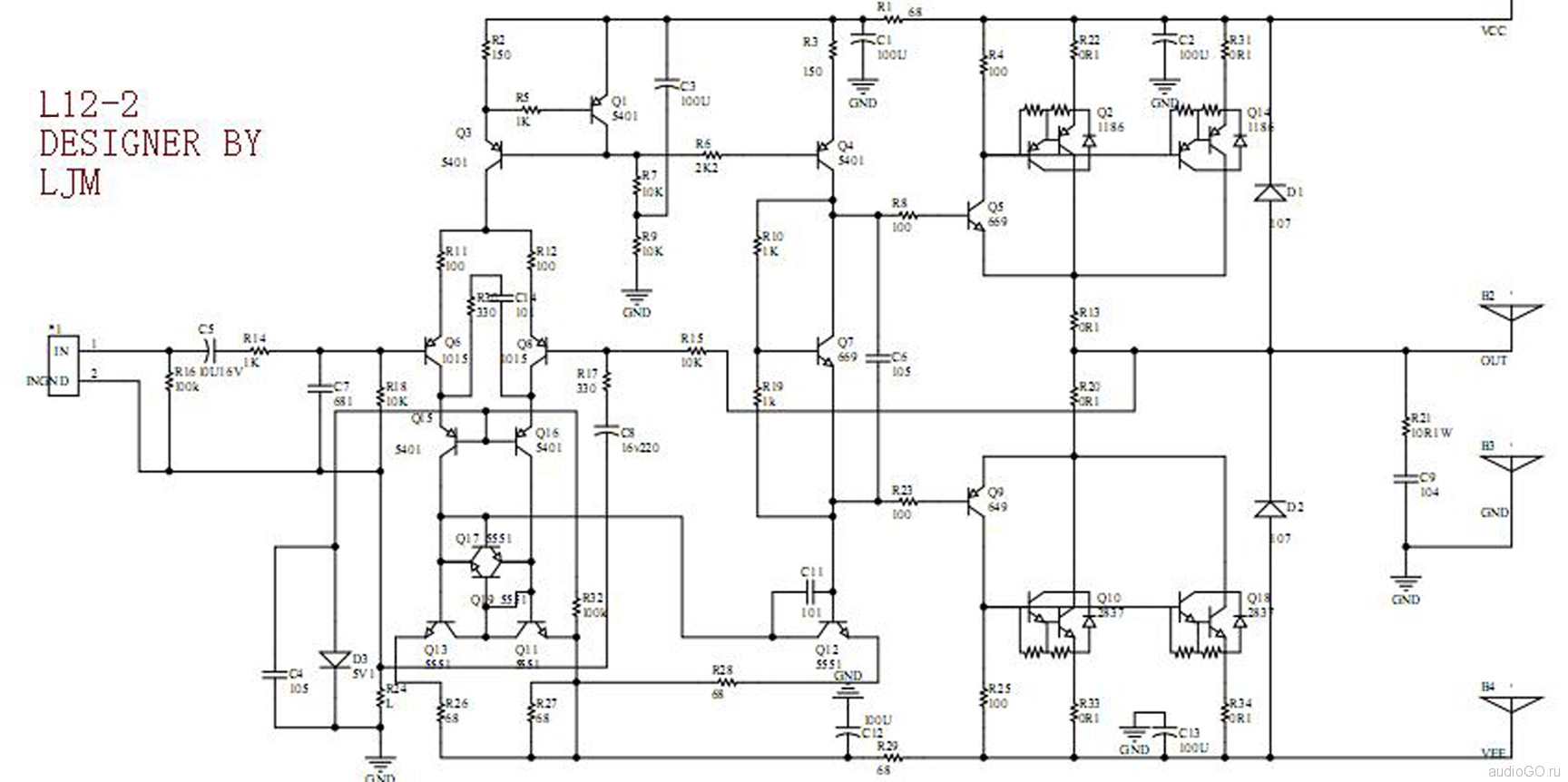

@digilab2,

на схеме транзистор Q12 перепутаны база с коллектором.



[digilab2]

это защита от постоянки на выходе и пуков при включении, по современному проще сделать на микроконтроллере, но
и такая сойдет , хотя на компараторах лучше ( корпус 339) точнее
-мы говорили про защиту от к.з, схему adcom не знаю ,никогда не интересовался этими усилителями если нужны советы - выложите
-в quad405 все защиты есть изначально , кроме реле задержки включения , но у него начальный пук весьма мал,
так что реле вообщем и не нужно
-ну навскидку в схеме явные ошибки , в входной части и ун , а так от мх не отличается практически, непонятно откуда такой прирост качества (к.г<0.0005%)тем более на фото
выходные транзисторы 2sa1186 и комплементы к ним , их по 2 шт и они не дарлингтоны , те схема похоже все таки не та



[cakeys]

это защита от постоянки на выходе и пуков при включении
-мы говорили про защиту от к.з, схему adcom не знаю никогда не интересовался этими усилителями

я хотел поставить туда какую-нибудь защиту динамиков от постоянки (пуки не особо волнуют), а также самого усилителя от к.з. - можно ли встроить защиту Quad 405/520 от к.з. в Adcom ?

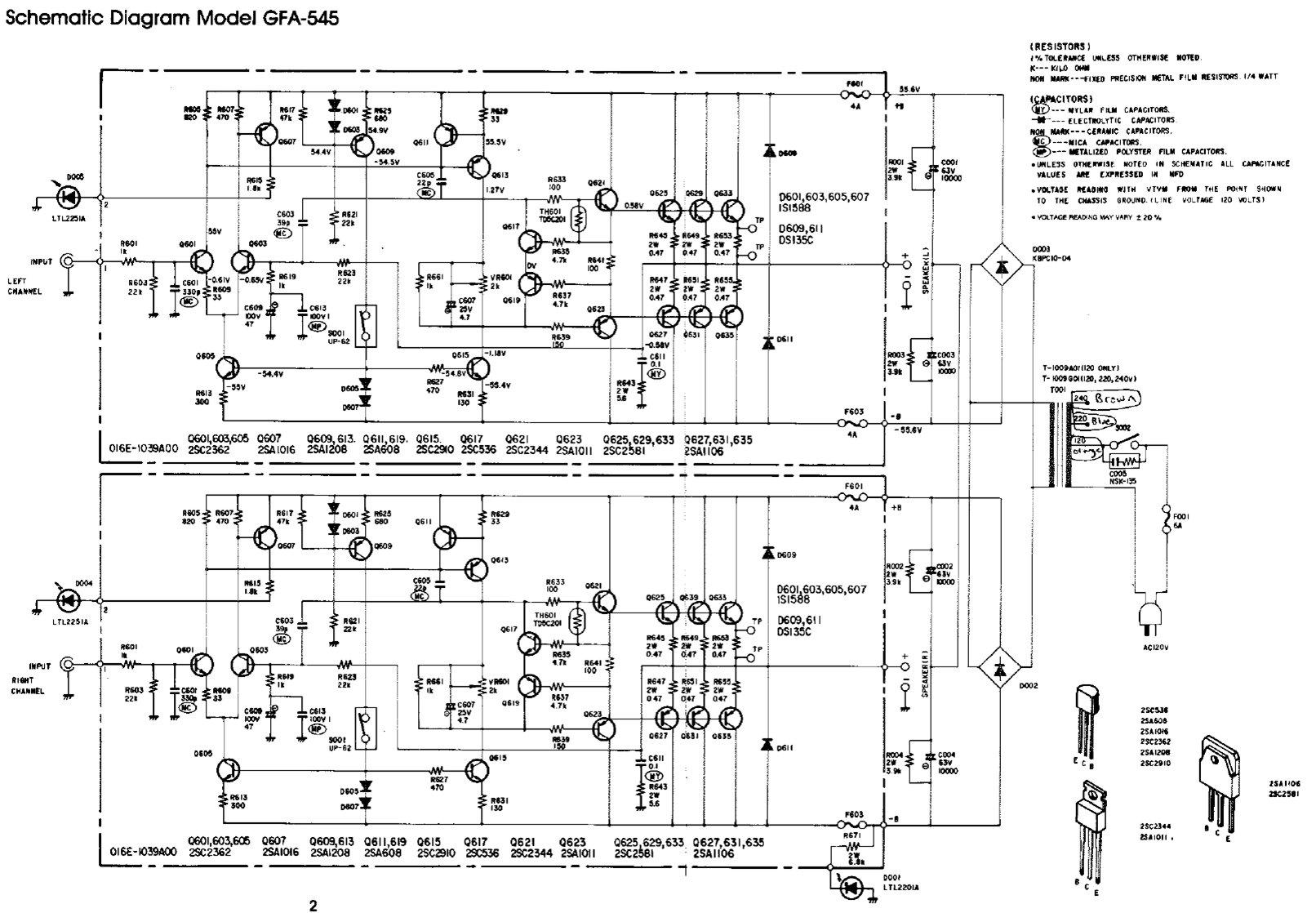

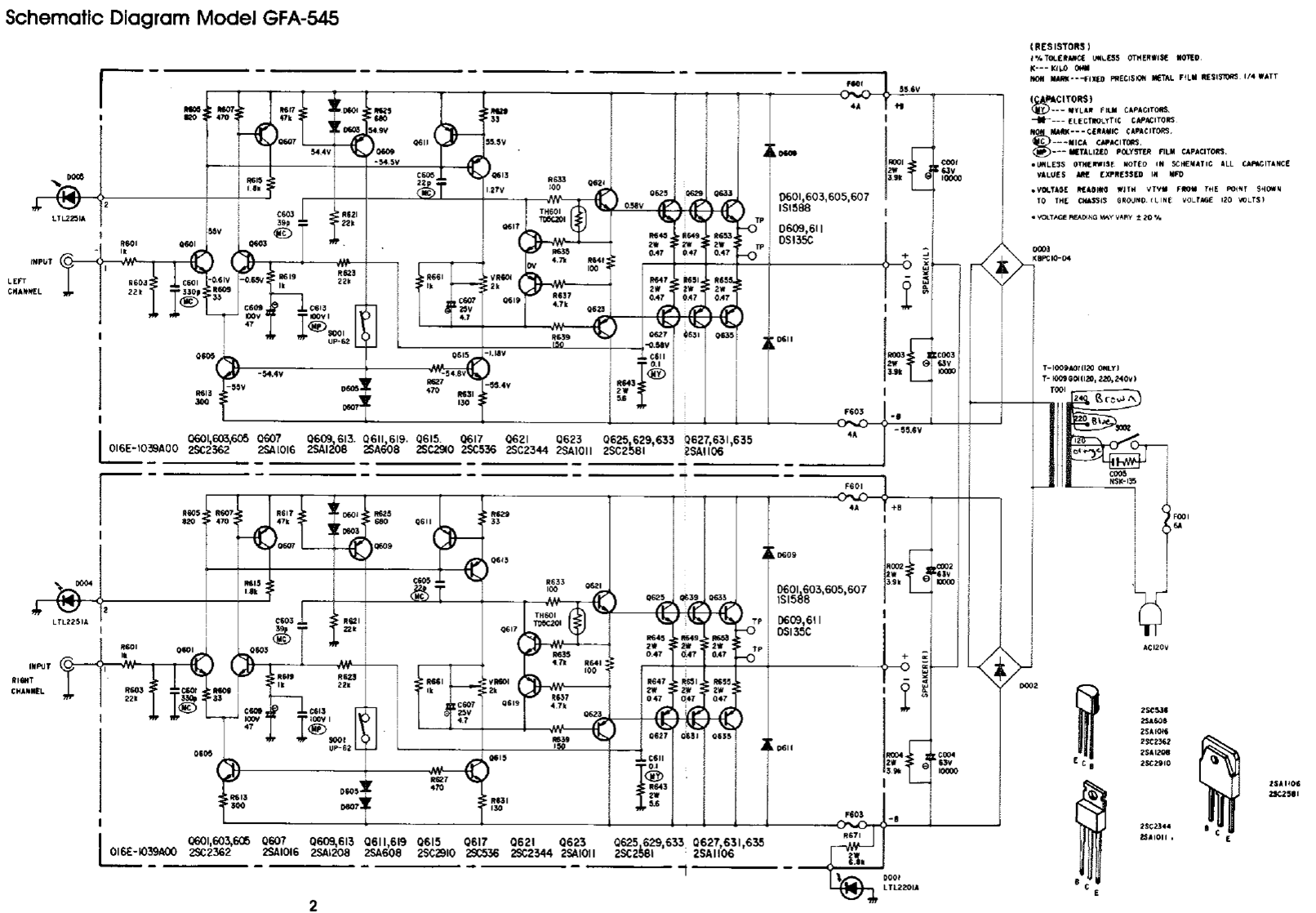

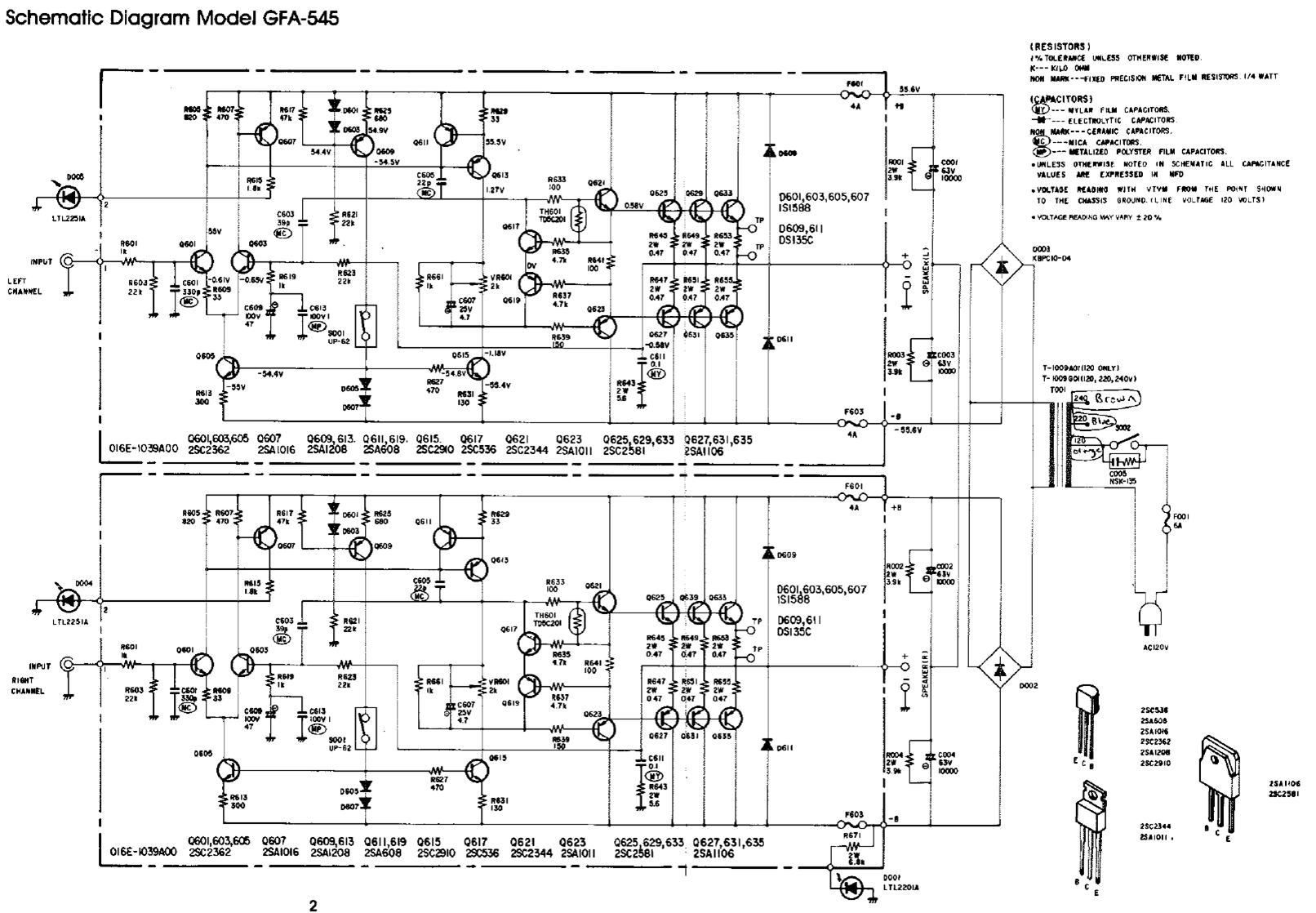

вот тут есть схема Adcom GFA545 (у меня 1-я версия, которая считается лучше 2-й модификации 545-II):
http://akdatabase.org/AKview/albums/userpics/10007/Adcom GFA-545 Service Manual.pdf



[Filigrane]

@кактус, схема не рабочая. Какое-то чудило поменяло местами коллектор-базу Q12 и накрутило хз что на выходе дифкаскада. Но даже если разобраться и вернуть на место что накручено, то схема на самом деле более чем посредственная. По звуку.
На уровне Алесиса RA 150.



[digilab2]

я хотел поставить туда какую-нибудь защиту динамиков от постоянки

-так соберите эту которая на транзисторах и реле , тем более ее под любое питание адаптировать можно(резистор последовательно с реле)
-там есть от к.з правда не очень эффективная ( тр-р q611 шунтирует ун при больших токах) , нормальную без доделки платы или
довесков просто не сделаешь
-это хз что-то типа мягкого ограничителя ( встречалось такое уже где-то) только нарисовано с ошибками тоже
-ну adcom ( посмотрел тут схемулю) тоже не особо лучше алесиса



[mitinglas]

А вот смотрите какой аппарат продаётся:
https://www.avito.ru/moskva/audio_i_video/usilitel_audiomaniac_amp_n1_785163911
Продам качественный стерео усилитель Audiomaniac AMP №1 на базе микросхемы LM3886.

Технические характеристики усилителя:
- выходная мощность: 50вт/канал (определяется площадью радиатора);
- входное сопротивление (с узлом регулятора громкости на ALPS RK27 10k): 10 кОм;
- коэффициент гармоник (THD+N): 0.001%(1кгц, выходное напряжение 29Vp-p на нагрузке 6.8 Ом);
- уровень интермодуляционных искажений (IMD): -98дб (19+20кгц, 17Vp-p на нагрузку 6.8 Ом);
- выходное сопротивление в полосе частот 20гц-20кгц: <0.1 Ом (коэффициент демпфирования ~80 для нагрузки 8 ом).

Фото симпатичные, но нужно ваше авторитетное мнение



[cakeys]

-так соберите эту которая на транзисторах и реле , тем более ее под любое питание адаптировать можно(резистор последовательно с реле)

спасибо за совет! а для питания от 56В (в Adcom) схему Котова можно переделать? он пишет что максимально допустимое напряжение питания 36В (для TL431)
или лучше сделать отдельное пониженное питание для нее?



[digilab2]

-стабилитрон повесьте последовательно , с расчетом чтобы оставалось напряжение для реле , например если реле 24в
то 56-24=32в т.е з запасиком стабилитрон 30в 1вт при этом на tl больше 24в не будет
[DOUBLEPOST=1473536580][/DOUBLEPOST]

Продам качественный стерео усилитель Audiomaniac AMP №1 на базе микросхемы LM3886.

-на базе lm3886 есть только один приличный усь zd-50 остальное все хлам , хотя лучше чем на tda7293,94



[sunet]

для этих санкенов предохранителей в питании вполне достаточно

Т.е. при к.з. на выходе предохранители выгорают раньше чем транзисторы? Почему, транзисторы держат большой импульсный ток или он чем-то ограничен?



[digilab2]

-да у этих санкенов (если не подделка) токи очень приличные , у меня был усилитель одного мастера там по два в параллель
стояло , без всякой защиты от к.з , он мне сам демонстрировал , 15а обычные предохранитеди испарялись в момент
транзисторам пофиг , но в продажном варианте он ставил самовостанавливающиеся на 12а
-но для усилителей лучшие транзисторы это конечно современные ons mje и mjl последние есть с встроенными диодами
для термостабилизации что очень удобно



[кактус]

@Filigrane, L12-2 схема взята с китайского кита. Q12 база и коллектор перепутан, видно задумка автора чтобы бездумно не повторяли, а на схеме МХ-50 выше 2 поста этот же транзистор правильно нарисован. А сам дифкаскад монструальный какой то.)
-под схемой подписал что есть ошибка...)



[cakeys]

-на базе lm3886 есть только один приличный усь zd-50 остальное все хлам

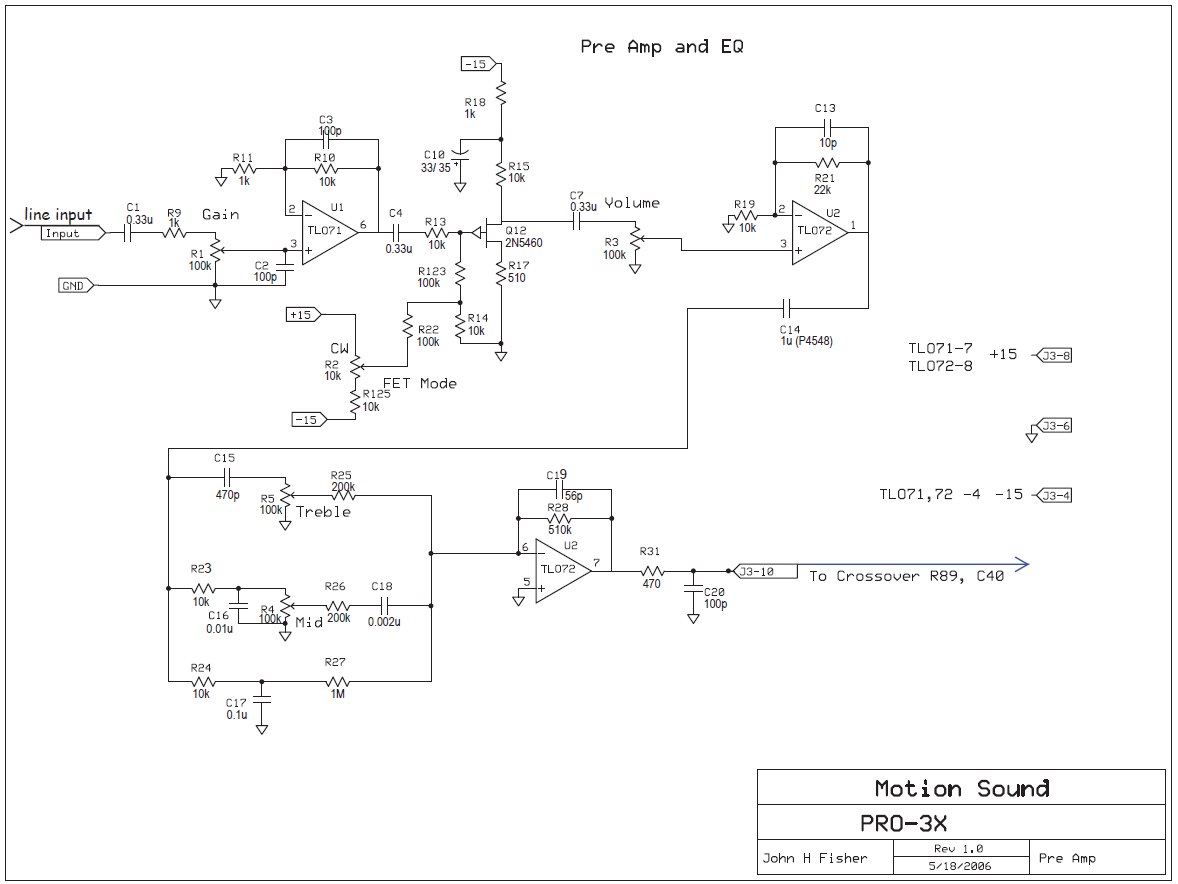

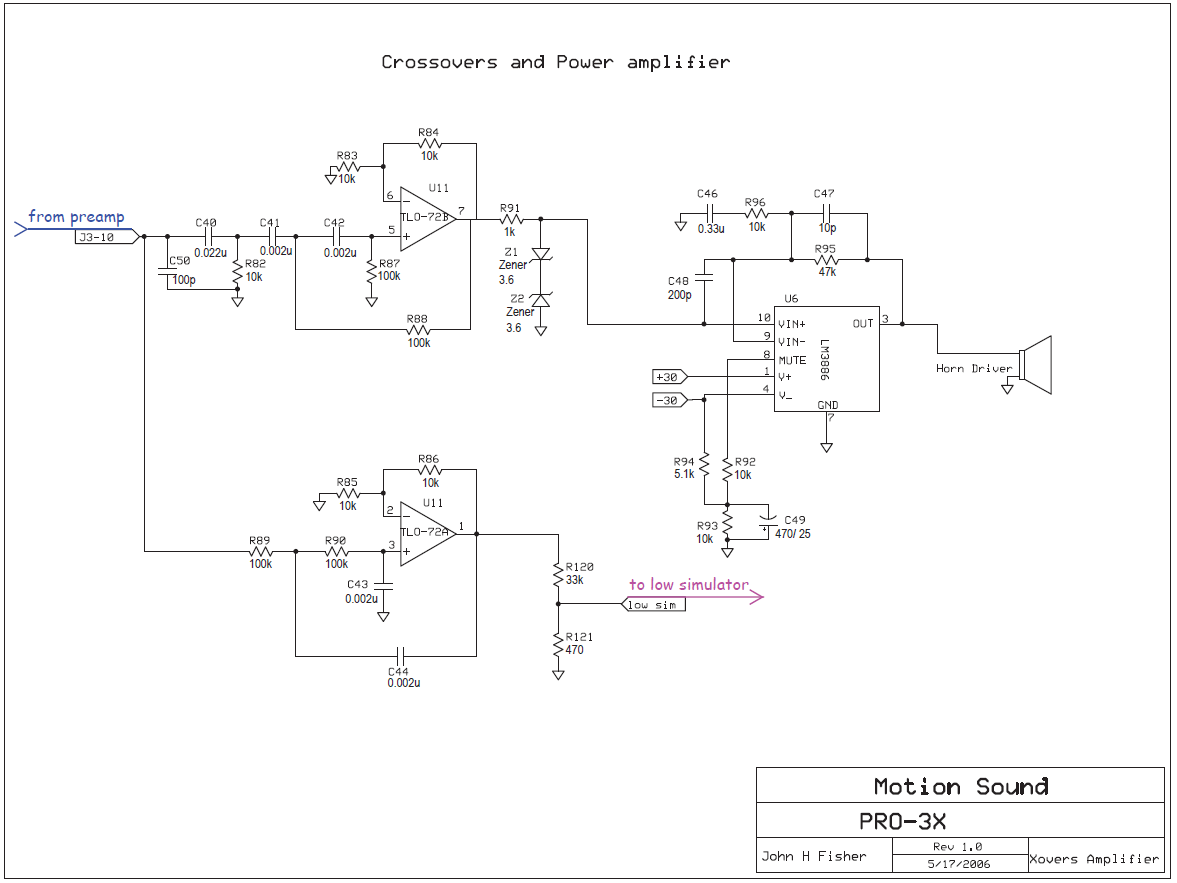

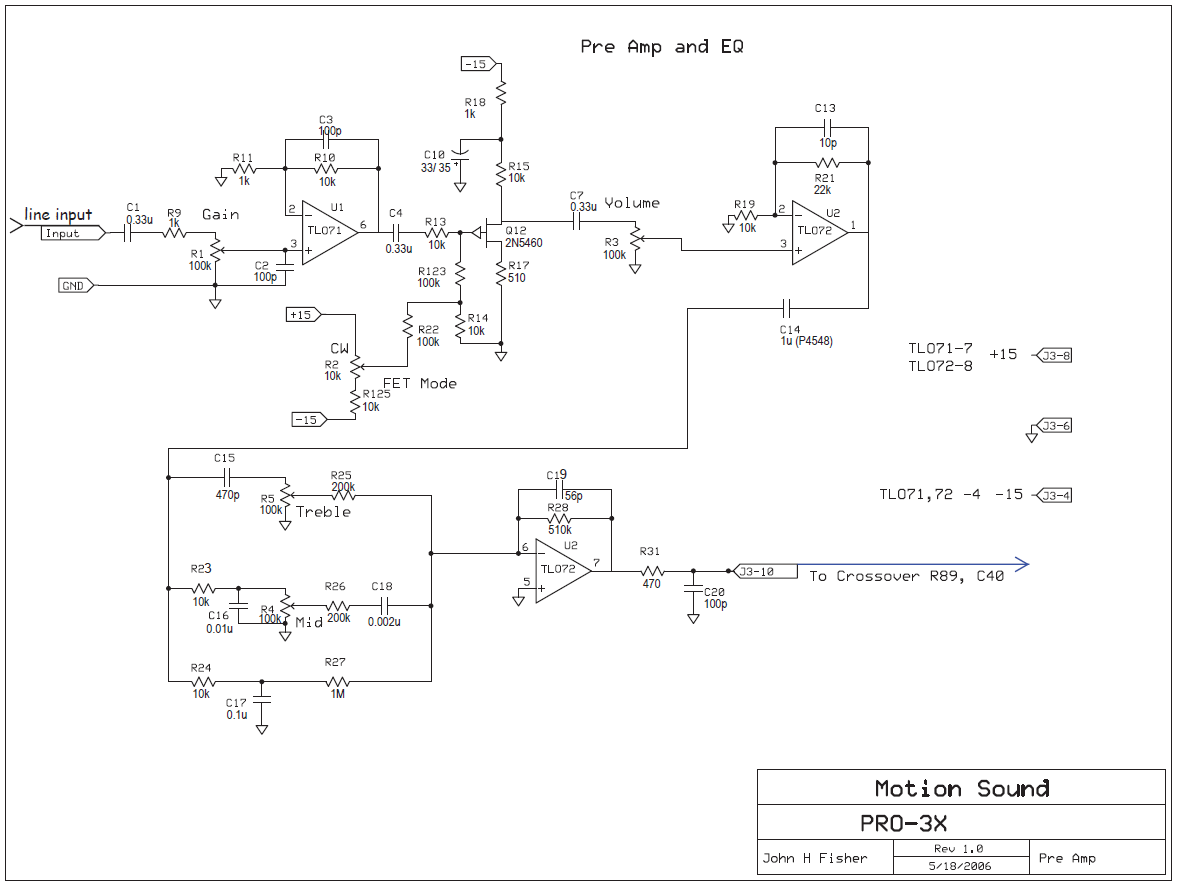

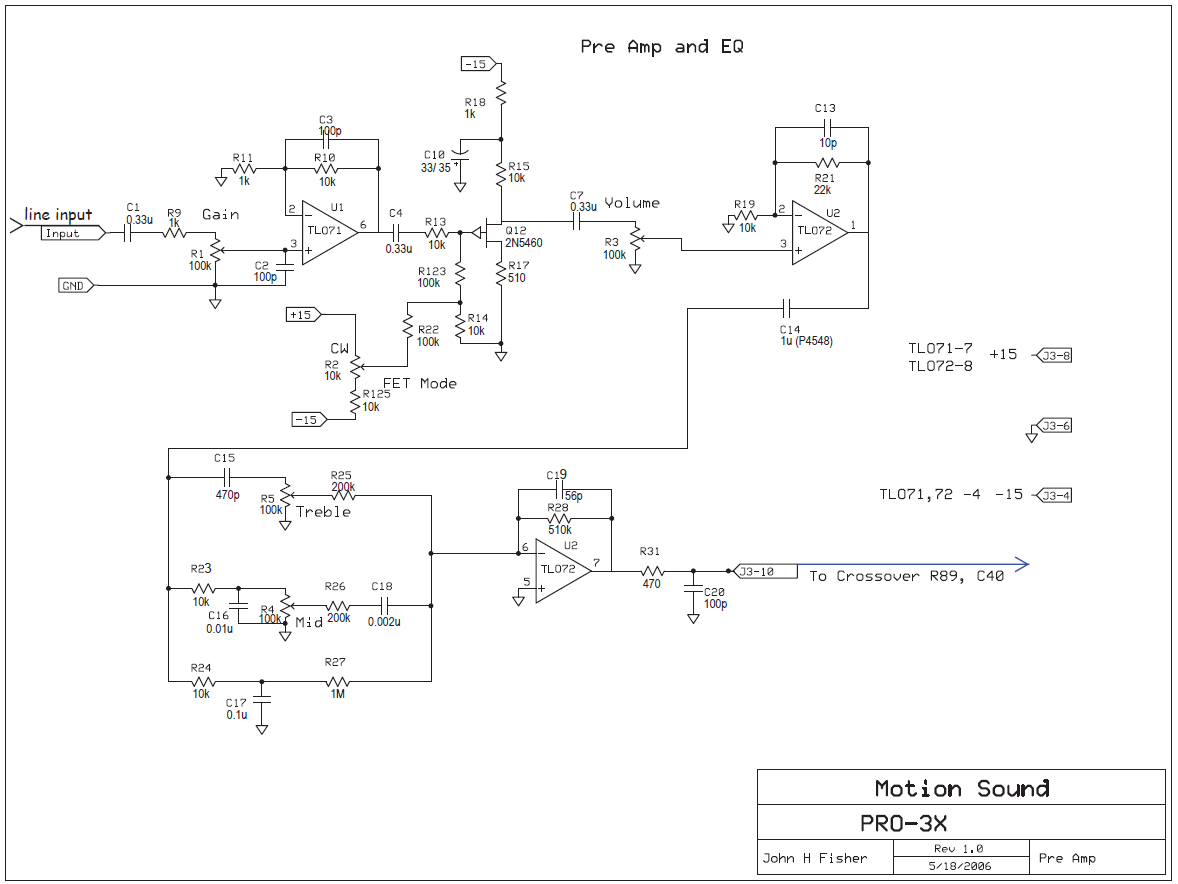

а как эта вот схемка оконечника на lm3886 для пищалки (в лесли-колонке motion sound PRO-3x) - ничего или хлам?



[mexap]

@cakeys, дело в том, что zd-50 это непростая схема, в ней, помимо дополнительной схемы компенсации искажений основного усилителя мощности на lm3886 применена 4-х слойная оптимизированная плата, инвертирующее включение, стабилизаторы питания, входной буфер и прочие конструктивные меры, которые позволили добиться довольно высоких параметров.
зы: собственно сама схема - это даже не пол-дела.



[cakeys]

@cakeys, дело в том, что zd-50 это непростая схема

да я уже почитал про ZD-50 - действительно, много всего накручено
собственно, звук PRO-3X для лайва меня более-менее устраивает, это все же не мониторы...



[digilab2]

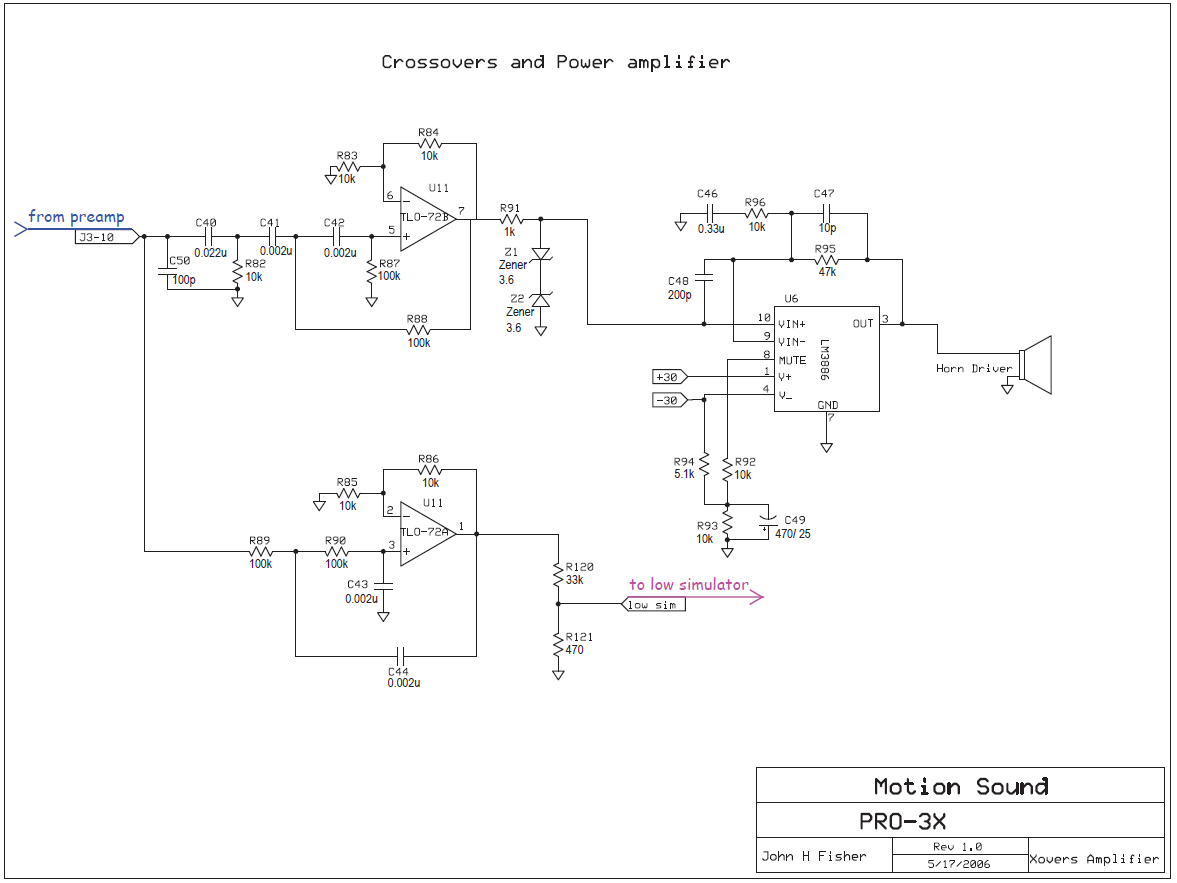

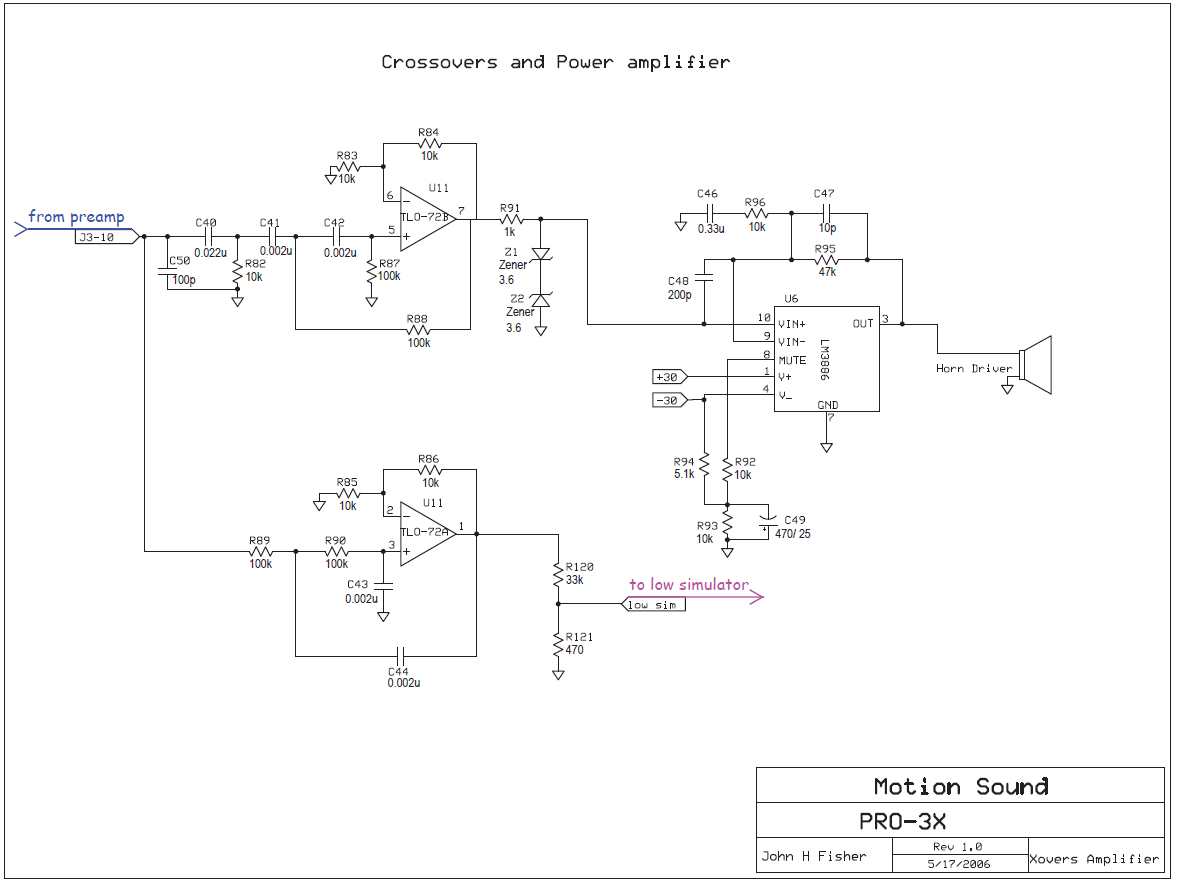

а как эта вот схемка оконечника на lm3886 для пищалки (в лесли-колонке motion sound PRO-3x) - ничего или хлам?

-ну для лесли сойдет для звука нет , кроссовер разных порядков , ограничители на стабилитронах, фильтры в кроссоверах
зачем то с усилением(чтоб шумело больше наверное)- какой-то детский сад короче
[DOUBLEPOST=1473546407][/DOUBLEPOST]

L12-2 схема взята с китайского кита.

-я посчитал кол-во транзисторов на ките и на схеме ни хрена не совпадают , так что со схемой очевидно кареглазые
водят за желтый нос



[кактус]

-я посчитал кол-во транзисторов на ките и на схеме ни хрена не совпадают , так что со схемой очевидно кареглазые
водят за желтый нос

наверно с китом идет правильная схема, надо для пробы выписать да проверить. А так в инете мало ли что нарисуют.)) сейчас напишу что ошибка.



[sunet]

Мне кажется привлектельным вот такой кит
https://ru.aliexpress.com/item/QUAD405-2PCS-amplifier-board-high-power-suite-fever-finished-accessories-AC-35V-2-FREE-SHIPPING/1902279856.html?spm=2114.10010208.1000016.1.K2keby&isOrigTitle=true

Во-первых транзисоры в металле, во-вторых они уже изолированы и на первичном радиаторе, что облегчает конструктив.

Вопрос к тем кто такой усилитель собирал. Какой ему нужен радиатор? Ток покоя вроде небольшой...



[digilab2]

-это собственно родной квод и есть, тока покоя выходного каскада нет , ток покоя раскачки ( работает в режиме А)
в районе 60ма , сразу скажу если схема родная то есть недостатки , надо немного доделать защиту и эаменить катушки
на воздушные, радиатор у родного квода задняя панель 2u на 432мм ребра где то в районе 15мм , сразу скажу
конструкция неудобна т.к надо фрезеровать радиатор под все разьемы ( входные выходные сеть )



[sunet]

Т.е. греется он прилично при такой мощности? Уж больно большой радиатор...а что с защитой?
