Для начала, каким образом собираетесь делать, что б компьютер узнавал, что Вы свой контроллер подключили?
А для всяких "замороченных" случаев есть команда System Exclusive.
Возможно, также получится при помощи NRPN.
Ну так берете список General Midi тембров и смотрите под каким номером там ксилофон, это же значение отсылаете через программ чейндж при включении контроллера .
Все норм с описанием миди, для тех кто в книге видит не только фигу).
Наверняка используют data entry и +\-, т.е не передают 0-127 значений что очевидно не подходит т.к имеет конечное число значений. А data entry параметр позволяет передавать в девай тольк величину измененир +\- без передачи конечного значения, грубо говоря можн вечно крутить крутилку энкодер и посылать по миди +1...+1....+1...А что передается когда крутишь скретч-вертушками? Очень интересует, поделитесь кто в курсе инфой
Я, так понял, программ чейндж его не устраивает.
P.S.: All, а кто подскажет, Сонг Селект двух-, или трёх-байтная команда? В разных источниках, по-разному.
объсните пожалуйста, я делитант....
собрал MIDI DJ CJ Controller 3.0, долго мучился, не фонит, проверял на midi-ox
так вот, как назначить в ableton какой нибудь эффект на крутилку??
собрал MIDI DJ CJ Controller 3.0, долго мучился, не фонит, проверял на midi-ox
так вот, как назначить в ableton какой нибудь эффект на крутилку??
http://wolfframe.com/vse-nastrojki-menyu-ableton-preferences/
http://zwook.ru/content/view/article-30
смотри здесь,на русском.
http://zwook.ru/content/view/article-30
смотри здесь,на русском.
привет всем подскажите пожалуйста будет ли подобные контроллеры а именно http://avargesnano.narod.ru/MIDI-DJ-CJ-CONTROLLER-2.0.html
работать на мак . ??? уже пробовал подключать дешевую мидиклаву по usb кабелю все запахало автоматом без дополнительных драйверов и программ . Может ли это также ? для меня это очнь важно спасибо !
работать на мак . ??? уже пробовал подключать дешевую мидиклаву по usb кабелю все запахало автоматом без дополнительных драйверов и программ . Может ли это также ? для меня это очнь важно спасибо !
По идее должно, автор вроде использовал стандартный HID Протокол. Вообще он в этой ветке сам как то отписывался, м.б найти его и спросить напрямую?
думаю что тоже должно потому что usb он и в африке usb также как и миди но мало ли просто везде в инструкциях только на виндовс видел не хотелось бы трактор заводить не узнав будет ли вообще на маке пахать . убедиться хотел но миди клава юзбишная что на винде 7 что на маке сразу схватилась без всяких дополнительных софтов и дров
Юсб это всего лишь интерфейс, и ничего не означает что должно увидиться раз юсб. Если драйвер HID совместимый, то увидится.
Автор использовал "китайский" метод. Надёргал кусков отовсюду, "лись бы заработало".
Поэтому у него до сих пор конденсаторы напряжение стабилизируют, а девайс от МИДИ-интерфейса запитывается.
Не надо так....я не обижусь,но.....холодок останется.
Прежде чем городит "китайский метод" я что мог изучил.Девайсы от миди-интерфейса запитываю - а почему нет?если ток позволяет?
я до сих пор использую тот шнурок - работает в тех пределах,какие мне нужны.
Сейчас другим занимаюсь - собираю миди-юсб контроллер на 16 энкодеров и 16 кнопок(те что в них) - регулировать уровень каналов и вкл\выкл канал.
А попутно - самодельный ЦАП\АЦП ....про параметры пока рано говорить - с аналоговой частью разбираюсь.
Прежде чем городит "китайский метод" я что мог изучил.Девайсы от миди-интерфейса запитываю - а почему нет?если ток позволяет?
я до сих пор использую тот шнурок - работает в тех пределах,какие мне нужны.
Сейчас другим занимаюсь - собираю миди-юсб контроллер на 16 энкодеров и 16 кнопок(те что в них) - регулировать уровень каналов и вкл\выкл канал.
А попутно - самодельный ЦАП\АЦП ....про параметры пока рано говорить - с аналоговой частью разбираюсь.
-- Таак....
Кто там в другом топике вякал насчёт вуфера-буфера?
Вот к чему приводит неправильная терминология, теперь видите?
Кто там в другом топике вякал насчёт вуфера-буфера?
Вот к чему приводит неправильная терминология, теперь видите?
Бесполезно. Я уже пятьсот раз говорил.
Но там путаница не только в терминологии.
Вы схему-то гляньте. И пояснение прочтите.

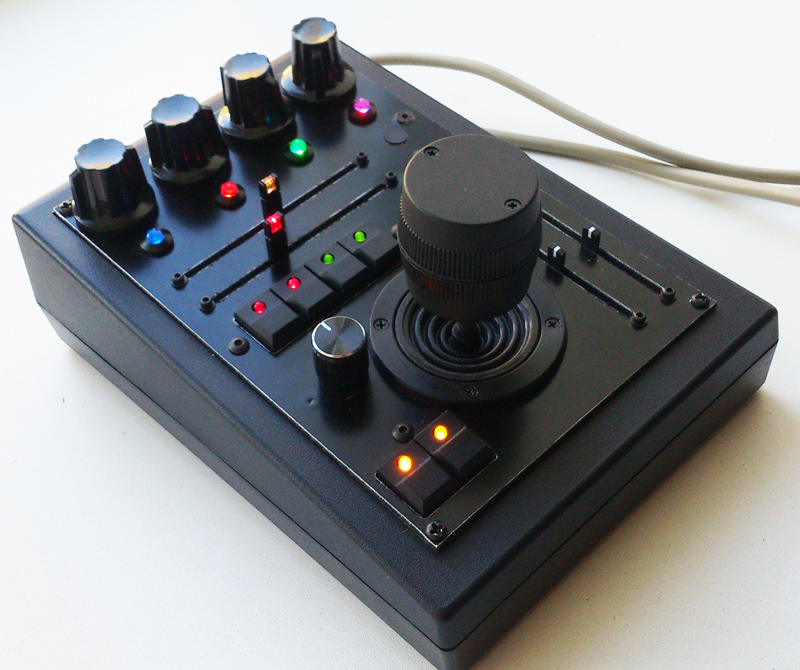

Замутил я себе миди контроллер для работы с surrond_ом консоли Yamaha 01V96. Вот такой:
Наверху многооборотные потенциометры для регулировки Gain параметрического EQ Ямахи, под ними RGB LEDs.
Если полоса EQ не активна - цвет красный, прибавляем - синий пошел, убавляем - розовый и т.д. Наглядно )).
Кнопки - вкл/выкл BUS_ов, которые идут на АС, джойстик соотв. гоняет звук по кругу.
Доволен, как слон
Наверху многооборотные потенциометры для регулировки Gain параметрического EQ Ямахи, под ними RGB LEDs.
Если полоса EQ не активна - цвет красный, прибавляем - синий пошел, убавляем - розовый и т.д. Наглядно )).
Кнопки - вкл/выкл BUS_ов, которые идут на АС, джойстик соотв. гоняет звук по кругу.
Доволен, как слон
У
Удалённый пользователь 75985
Guest
Как у них с тактильными ощущениями? Мягко нажимаются? Щелчок есть? Громкий? Большой ли ход при нажатии?
Вопрос к публике:
Разбираюсь с энергопотреблением контроллера. Вариантов подключения (usb) несколько:
1. Подключение к компьютеру. Тут без проблем. Питания хватает на всё.
2. Подключение к powerbank'у. Если у банка выключатель рычажный - без проблем. Если кнопочный (у меня такой), то банк отключается самостоятельно через 10-15 секунд из-за отсутствие на порту usb достаточной, по его мнению, нагрузки. В принципе, можно добавить какую-то нагрузку в схему контроллера, чтобы обмануть мозги банка. Но... (см. пункт 3).
3. Подключение к iPad. Через Camera Connection Kit адаптер без использования usb-хаба с внешним питанием. То есть, напрямую. Сейчас мой контроллер нормально подключается и определяется планшетом. Но, боюсь, если добавлю в схему нагрузку для совместимости с пунктом 2, может возникнуть проблема с тем, что планшет не сможет выдавать достаточный уровень питания для контроллера и, соответственно, не будет с ним нормально работать.
Как должна выглядеть нагрузка в плане схемотехники и подключения к контроллеру, пока даже не представляю. Должна ли она подключаться/отключаться отдельным переключателем - тоже неясно. Какой выбрать метод, чтобы контроллер подключался по usb ко всем трём пунктам - не знаю.
Поэтому, вопрос к знающим людям по реализации приемлемого варианта.
P.S. Пара слов про контроллер. Это портативный миди синтезатор с выходом usb (midi).
В помещении используется в связке с компьютером и vst.
В полях - наушники, питание от powerbank'а, звук через встроенный миди синт.
В диванных условиях - подключение к планшету через usb-camera connection kit и звук приложений для iOS.
Встроенного питания и возможности зарядки не имеет.
Задача - решить проблему с автоматическим отключением powerbank'а, когда тот считает, что в usb ничего не подключено. Купить другой powerbank не предлагайте.
Причём, решить так, чтобы контроллеру хватало питания, которое ему может отдать iPad.
@fundorin, кнопки очень качественные, лучших я не нашел. Щелчок негромкий (в отличие от грохота обычных тактовых кнопок), ход мягкий, + наличие индикации.
Диоды заменяемые, если вдруг спалишь ненароком
Диоды заменяемые, если вдруг спалишь ненароком
У
Удалённый пользователь 75985
Guest
Спасибо. Монтировал на плату? Вообще, можно подробностей про начинку? Что за фэйдеры? На них тоже RGB? Почём джойстик? Крутится ли он вокруг своей оси? Панель пилил самостоятельно или на заказ? На базе какого микроконтроллера собрано? Прошивка доступна для "посмотреть"?
Собрано на базе Livid Brain V2. Покупал ящик ливидовский под еврорэк модули, а они толи забыли вытащить плату контроллера, толи в комплекте шел...
Подробно здесь: http://wiki.lividinstruments.com/wiki/Brain_v2
Фейдеры с LED-ами Bourns, без подсветки Alpha. На фейдерах диоды обычные, эти регуляторы отвечают за AUX-сы, на тылах две пары АС, на одну пару идет прямой сигнал, на вторую обработанный эффектами консоли. Индикация на фейдерах показывает включены они или нет.
Собрано все на макетных платах с печатными на коммутации смысла нет заморачиваться.
Панель из композита, на заказ фрезой вырезали, дал им файл в формате DWG, через полчаса было готово.
Джойстик Axis, вдоль оси крутится. Ну вродь всё рассказал
Подробно здесь: http://wiki.lividinstruments.com/wiki/Brain_v2
Фейдеры с LED-ами Bourns, без подсветки Alpha. На фейдерах диоды обычные, эти регуляторы отвечают за AUX-сы, на тылах две пары АС, на одну пару идет прямой сигнал, на вторую обработанный эффектами консоли. Индикация на фейдерах показывает включены они или нет.
Собрано все на макетных платах с печатными на коммутации смысла нет заморачиваться.
Панель из композита, на заказ фрезой вырезали, дал им файл в формате DWG, через полчаса было готово.
Джойстик Axis, вдоль оси крутится. Ну вродь всё рассказал
@SoNick, я вряд ли дам ответ, ибо хотя и "клепаю" такие контроллеры подряд, но документацию так и не привел в порядок. Но, все же замечу, что желательно в вопросе уточнить: Готовый ли берется конструктив? Насколько готов автор к рутинным работам по изготовлению платы, пайке и т.е. или есть все же задача переделки нечто готового полуфабриката? Питание\мобильность? И т.п.
