кто зарабатывает пайкой и ремонтом техники? (1 онлайн

[Methafuzz]

А вы уверены что он именно гитарный? В гитарных кабелях обычно одна центральная жила, причем отличительная особенность гитарных кабелей, что центральная жила состоит из большего количества тонких проволочек, чем обычный кабель.

UPD да, посмотрел, позиционируется как гитарный, мало того, он и одножильный к тому же. :mda: Ну ладно, гитарные кабели это эзотерическая такая область...

в общем, вот вам видео, смотреть в HD

http://www.youtube.com/watch?v=v9O25JzcDzY

Обратите внимание на следующее

1. с одной стороны экран удаляется полностью, с другой скручивается с "земляной" жилой.
2. Черный слой обязательно удаляется с проводников, так как он токопроводящий, через него статика стекает. Если его не удалить, может замкнуть.
3. Ну и классика жанра, жопки от джеков не забываем заранее на кабель надеть, а то будет обидно ))



[АлексQ]

Странно всё получается. Именно так и делал. Причём кабель направленный - экран с земляной жилой скручивал именно в месте ухода. Сегодня попробовал, мылит. Включил другой, не свой, всё в порядке. Но на чужом из-за термоусадки не видно как распаян. А как может быть чёрный слой токопроводящий? Зачем его тогда вообще наносят ? Это ж изоляция.
Но в любом случае за видео - гран мерси!



[Methafuzz]

"в месте ухода" это как, не понял?

А черный слой это не изоляция, написал же выше, он для выравнивания статических потенциалов. При работе на высокоомные нагрузки из-за статических зарядов кабель начинает греметь, микрофонный эффект это называется. От него можно избавиться вот таким специальным слоем. Там в каждом проводнике внутри сигнальная жила, вокруг нее изоляция, само собой, а сверху еще этот тонкий черный слой. Можете взять тестер и померить его сопротивление, сами убедитесь.

Возможно у вас что-то все же замыкается. Проверьте еще раз, попробуйте кабель перевернуть на всякий случай.



[Long]

-- Вообще-то экран лучше соединять с землёй на __входе__ устройства.



[Methafuzz]

Так-то да, но иногда происходит ровно наоборот. Почему - тайна. Потому и посоветовал попробовать включить и так и эдак )


Может под "уходом" и понимался вход? ))



[Long]

-- Просто экран, подпаянный к "земле" со стороны _источника_ - действует как антенна,
собирая всякий мусор. Который потом, уже по земляной жиле, передаётся на вход устройства.
Потому и советую припаивать его к стороне входа.
Хотя Вы тоже правы, иногда бывает лучше и наоборот...



[shishman8]

Согласен, что всякое бывает, но лично у меня было как сказал Long, все по отдельности прекрасно (тихо) работало, а вместе слышен был приличный шум, все соединения симметрия. Нашел выход - тупо кусачками отрезал экраны на ВЫХОДАХ, и шум исчез. Есть подозрение на земляные петли. Кстати переключатели на корпусах приборов Ground - Lift не помогали.



[АлексQ]

Уход - это я так обозвал уход сигнала ИЗ ШНУРА, а не из девайса. Перепаял ещё раз (точно так же как и было, только снял чёрную изоляцию, осталась белая). Проверить всё равно негде, будет лежать пока не окажусь у себя в студии...



[Q12M]

Прочитал вопрос, хотел ответить... У меня где-то был справочник по распайкам кабелей, ищу не могу найти... но помню, что такой кабель распаивается определенным образом и служит для соединения двухточечного источника с трехточеным входом усилителя.
Распайка такая:
Со стороны двухточечного сигнала:
Провод в белой изоляции - сигнальный
Провод в черной изоляции - "ноль" схемы
Со стороны трехточечного сигнала:
Провода в изоляции, белая и черная - вход усилителя (сигнальные то есть)
Экран кабеля - "ноль" схемы.
Если найду справочник, выложу картинку.
По поводу проводящего слоя вокруг изолированных жил:
Этот слой служит не для снятия статики, а для выравнивания потенциала по всей длине жилы. Стекание заряда подразумевает под собой соединение через высокоомное сопротивление на землю, если-что, а здесь ситуация абсолютно другая.
Микрофонный эффект - это влияние механических колебаний на электронный компонент с изменением электрических свойств компонента.
А когда вы тащите кабель по сцене и появляются в динамике фон, шум и еще фиг знает что, это может быть все, что угодно, от статики проникающей на сигнальный провод, до плохой пайки или поломкой кабеля внутри...
А теперь можете меня критиковать...
PS Этот слой, токопроводящий вокруг изоляции, должен легко сниматься, как тонкая бумага. Если он осыпается в порошок, значит качество где-то было. В любом случае графитовый порошок не должен быть напылен на изоляцию и саму жилу.



[Long]

Q12M, http://www.soundinfo.org/forum/viewtopic.php?t=403
провод номер 13.



[Methafuzz]

Этот слой служит не для снятия статики, а для выравнивания потенциала по всей длине жилы

вроде я это же самое по-русски и написал, нет? ))

он для выравнивания статических потенциалов.

И про снятие статики речи в моем сообщении также не было



[Q12M]

Прошу прощения, если обидел.



[Gregory]

вывешивайте свои контакты

Собственно здесь мои контакты.
Ремонтами не зарабатываю.
Скорее - хобби.



[digitalstudio]

Присоединюсь пожалуй, все как у всех, не заработок, хобби. Руки растут правильно. Все, что доводилось ковырять - вспомнить уже не реально. от ламповых катушечников, до RME FIREFACE 800 на работе. правда не поднял я ее. не видится компом. (включается, по аналоговой части функционирует, а комп ее не видит) .Может кто и осилит. Ну или мне чего-нибудь приносите.
Данные в профиле)



[zEROID]

RME FIREFACE 800 на работе. правда не поднял я ее. не видится компом

C большой долей вероятности вылетел контроллер шины 1394.



[Music_Hawk]

Кто-то в Мск и ближ районах взялся бы за перетряхиваение аналогового модульного пульта? Ну там потцы перепаять, фейдеры с кнопками почистить...



[Long]

-- Music_Hawk, да любой человек с руками.
Чисто механическая работа, не требующая абсолютно никаких специальных знаний.



[Leee]

Решил обратиться.) ктобы взялся спаять пару несложных фильтров для мониторов., схемка есть., желательно из СПб , но можно и с любых других городов, например выслать через транспортную компанию потом..

И еще. Может кто знает или у кого есть связь с производством, хотелось бы изготовить уши в рэк для усилка adcom 535-2..



[Gregory]

желательно из СПб

Обращайтесь.
ЛС, или gregoryrсобакаimailточкаru



[Leee]

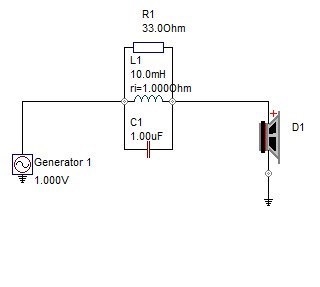

Запчастей нету., вот схемка.. Возьмется ктонить?



[Long]

Leee, эти "типа шутка такая"?
Три детальки тупо скрутить своими выводами, и припаять последовательно с динамиком?
Точно уже не помню, но вроде как классе в 7-м это любой мальчишка уже мог сделать...



[Leee]

)) нет, все на полном серьёзе .. Я совершенно непонимаю что там нарисовано.. К томуже я незнаю где покупать эти резисторы и катушки.. Динамик находится у меня., Поможешь?)) а в школе я почти не учился, спортом занимался)) Хотя провода сам паял..



[Q12M]

Хм....!!! Скрутить можно! При условии отсутствия "рюшечек" )))
Если не найдёте более приятных вариантов, обращайтесь.
P.S. Живу далекова-то от Питера...



[Alsa]

-- Просто экран, подпаянный к "земле" со стороны _источника_ - действует как антенна,
собирая всякий мусор.

http://www.soundinfo.org/forum/viewtopic.php?t=403
провод номер 13.

Я чего то не понял... или там в первом примере экран подпаян как раз со стороны источника??



[Methafuzz]

Просто есть несколько разных причин наводок, и сами наводки разные, и приборы разные, в каждом конкретном случае "букет" свой, что пересилит - трудно сказать. Поэтому лично я пробую и так и так, срабатывает всегда по-разному.



[Long]

Alsa, посмотрите _внимательно_, что как и куда там распаяно....



[digilab2]

Просто есть несколько разных причин наводок, и сами наводки разные, и приборы разные, в каждом конкретном случае "букет" свой, что пересилит - трудно сказать.

-в любом случае экран должен соединяться с землей прибора на входе , так гласит теория и показывает практика , все остальные случаи либо косяки либо контура
в обоих случаях надо внимательно проверять, наиболее часто встречающаяся бодяга с контурами это втыкание какого то прибора в инсерт пульта , в данном случае земля выхода прибора должна быть оторвана , экран присоединен к пульту если провод один , если два то опять на входах
-двухпроводную схему , лучше соединять все равно трехпроводным кабелем , где земля это один из проводов скрутки , а экран со стороны выхода висит в воздухе(или на корпусе прибора)и соединяется с землей опять же на входе



[Methafuzz]

-в любом случае экран должен соединяться с землей прибора на входе , так гласит теория и показывает практика

Я вообще так и стараюсь, но бывали случаи, когда срабатывало точно наоборот )) Видать зависит как-то от схемотехники конкретных девайсов. Никак руки не доходят балансное питание замутить, тогда, говорят, все эти заземления вообще неважны...



[digilab2]

Видать зависит как-то от схемотехники конкретных девайсов

-зто вряд ли, если только не совсем какие то ключники делали , скорее всего где-то все таки был контур, сам тут недавно
попал как мальчик , решил выложить красивые спектры наших преампов , подключаю тестовый генератор к одному
входу ацп , ко второму входу ацп преамп на вход которого подключен тот же генератор , идея состоит в красивой
картинке , в левом канале спектр генератора(он у меня 0.0001% ) , в правом соответственно спектр преампа, включаю
на спектрах лес помех , посмотрел дело было в пятницу и выключил, на самом деле в понедельник разобрался , был
земляной контур( входы ацп подсоединялись по земле к генератору двумя путями)



[basЫl]

http://geektimes.ru/post/250880/
