чтобы те провода загудели, по ним нужно пропустить ток в десятки А и кроме того, хорошо прикрепить к шасси, чтобы передавалась вибрация.
да не провода, а сам транс, просто из-за проводов. Но, ещё раз повторюсь, я в этом не понимаю. Не знаю я. Я исключил плату, и знаю, что дело точно не в ней. Это всё. Сейчас пытался таким же методом тыка (сменой транса) двигаться дальше... но, не могу кнопку питания отсоединить. Хотя сейчас понял, что это ничего не даст, так как отсоединив те провода от платы я уже всё проверил, так как это и было сравнение трансов (ну со всеми там проводами и кнопками питания и т.д.)
-- Надо было с самого начала указать, что это АКУСТИЧЕКИЙ шум от трансформатора.
Сразу бы ответили, что ЭТО - не лечится. Вот и всё...
Сразу бы ответили, что ЭТО - не лечится. Вот и всё...
-- Лукьян, всё прочитали. Но потом вы начали писать про конденсаторы - а они к акустическому шуму
не могут иметь ни малейшего отношения. Вот все и обсуждали схемотехнику, а не то, что на самом деле.
Чтобы тор зашумел, достаточно совсем крохотного нарушения техпроцесса - где-то не хватило капельки
клея при изготовлении сердечника, витки немного расклеились и разошлись. Не лечится абсолютно ничем.
не могут иметь ни малейшего отношения. Вот все и обсуждали схемотехнику, а не то, что на самом деле.
Чтобы тор зашумел, достаточно совсем крохотного нарушения техпроцесса - где-то не хватило капельки
клея при изготовлении сердечника, витки немного расклеились и разошлись. Не лечится абсолютно ничем.
Я не утверждал, а выражал сомнения, но из сообщений прослеживается, что я больше грешил на транс.
Так там же вроде аудио было, где не просто гул 50 гц, а промодулированный шум.. ну ладно по интернету, а мастер, который открывал ящик, он тоже не услышал, откуда шумит-гудит??
-не надо там никаких эльн , ни на что не повлияет только деньги потратите зря , там в питании dac202 электронные зквиваленты
емкостей используюются примерно 30000-40000 мкф и керамика , это аналоговое питание и аналоговое на цап , все остальные питания
с двойной стабилизацией так что вполне достаточно jamicon,достаточно многим делал по заказу с ничиконами разницы никакой
ну кроме цвета емкостей
-вообще то elna звуковых серий коричневые
Последнее редактирование:
-не очень похоже на записи на акустический шум , но если все таки это тор гудит это все-замена транса , т.к железо внутри
развалилось, ухо к трансу или руку приложите сразу будет понятно гудит он или нет , рука почувствует вибрацию
ну а ухо услышит( мабе)
-можно конечно поварить транс в духовке пару часов обмазав воском , иногда помогает
Вибрация сильнее чем в исправном, запекать в духовке не буду
куплю новый транс, если подскажете где, буду благодарен-тут не так все просто, купить такой новый транс можно только у беринжера ( напишите им х.з может продают или укажут где ) ,
его можно только намотать для того чтобы намотать нужны точные параметры вашего транса ( габаритную мощность,тип
сердечника, площадь окна, толщины проводов и кол-ва витков)
-можно конечно попроще диаметр и высоту транса , и померять на холостом ходу AC в вольтах на каждой обмотке при напряжении в сети
220в
-да глянул на картинку там у вас крепеж заливка так что запекалово не пройдет хрен знает что с этой заливкой произойдет
его можно только намотать для того чтобы намотать нужны точные параметры вашего транса ( габаритную мощность,тип
сердечника, площадь окна, толщины проводов и кол-ва витков)
-можно конечно попроще диаметр и высоту транса , и померять на холостом ходу AC в вольтах на каждой обмотке при напряжении в сети
220в
-да глянул на картинку там у вас крепеж заливка так что запекалово не пройдет хрен знает что с этой заливкой произойдет
Последнее редактирование:
хм.. напряжения померить, мощность с запасом посмотреть, а что ещё? почему любой не подойдёт?
-все зависит от материала сердечника , иначе может просто не влезть
-вообще мы мотаем торы на заводе , там требуют размер сердечника из стандартного ряда , напряжение х.х каждой обмотки
и геометрическое расположение выводов и токи или толщины проводов, т.к например для ацп и цап я заказываю выходные
обмотки толстым проводом( 0.6-0.7мм) для уменьшения активного сопротивления , хотя мощность транса всего 10вт
-вот как раз вольтаж под нагрузкой на заводах никого не колышет , они мотают только по х.х ( из моего опыта конечно)
-да и мощность определить затруднительно т.к она зависит от габарита сердечника и от типа материала, хотя в данном случае
100вт сердечника по моему с запасом будет
-отвинтите гайку и поставьте транс на резинку может поможет
Последнее редактирование:
в цифроямахе как-то после жд путешествия загудел, тоже резинки лепил к нему.. потом как-то привык, перестал замечать, а где-то через месяц понял что транс замолчал. Сам. )) Там правда, не тор был.
Не волнуйтеся, всё под контролем. ))

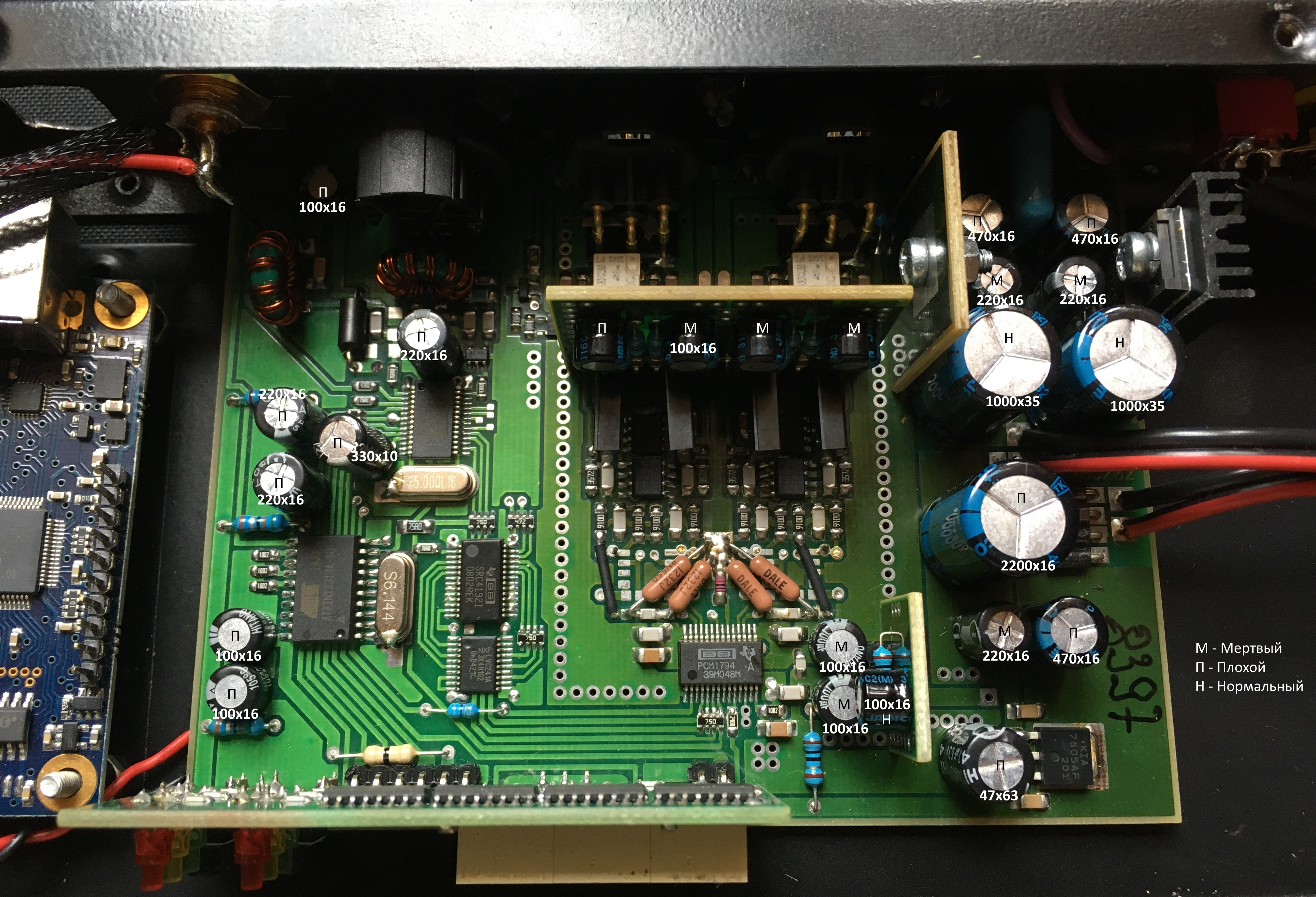

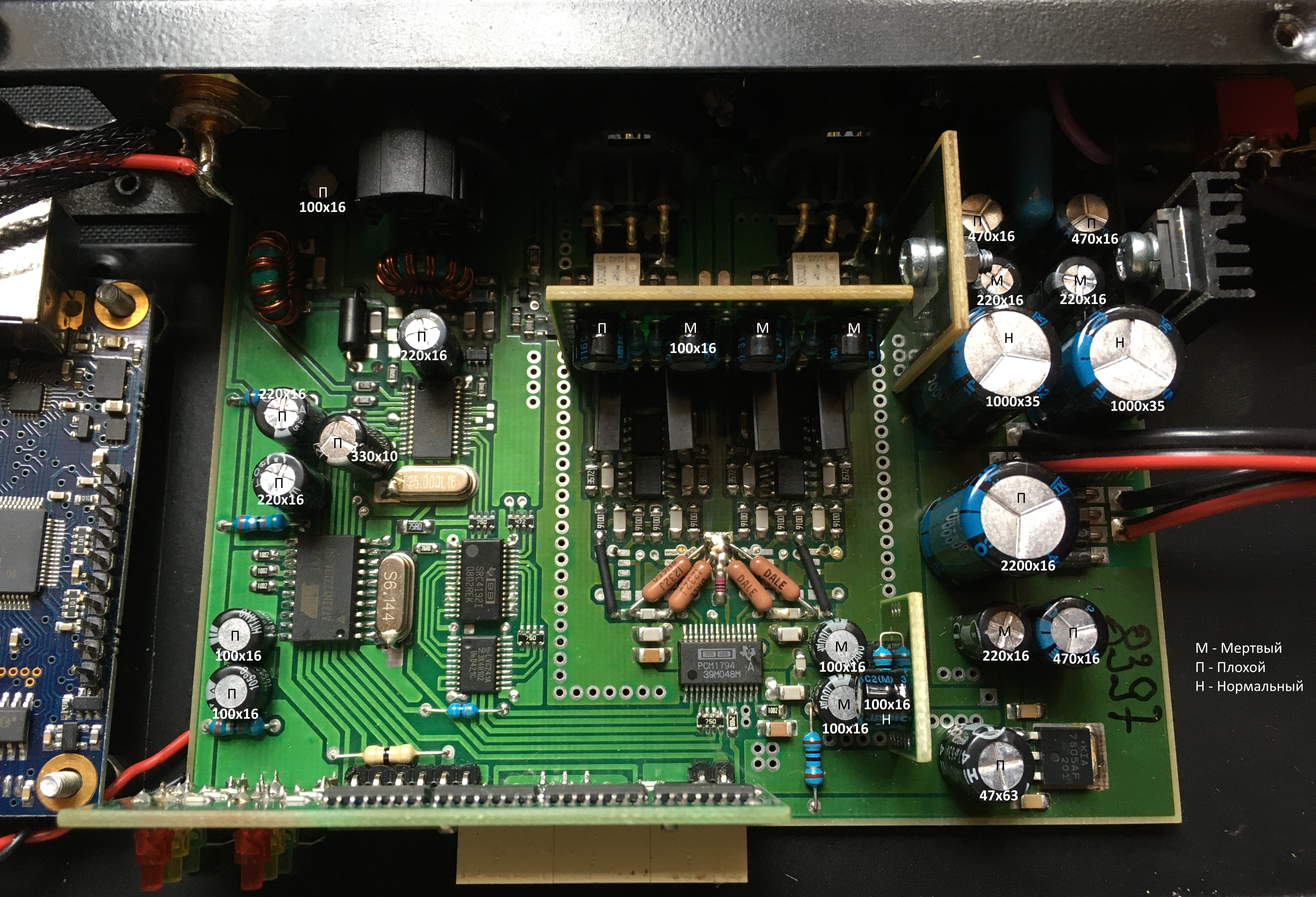

Было обслуживание аппарата после 20000+ часов наработки. Проводился инструментальный чек всех оксидов. Итог таков:
Качественная оценка (Н/П/М) расшифровывается так:
Н - нормальный. Потеря емкости не более 20%, тангенс угла потерь не более предельного из спецификации.
П - плохой. Потеря С более 20%, тангенс превышает предельный в несколько раз.
М- мертвый. Полная, либо почти полная потеря С, тангенс превышает предельный в десятки и более раз.

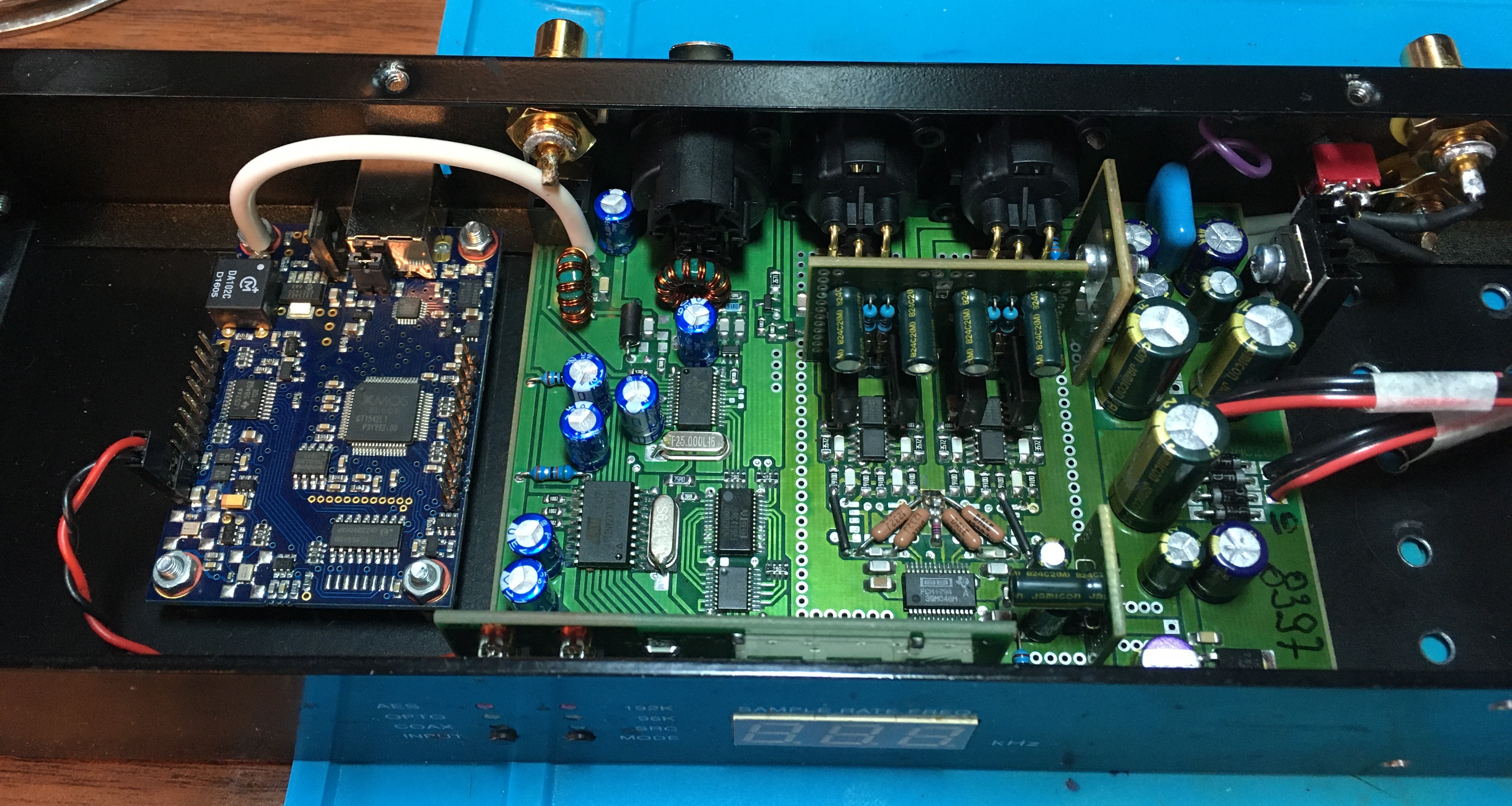

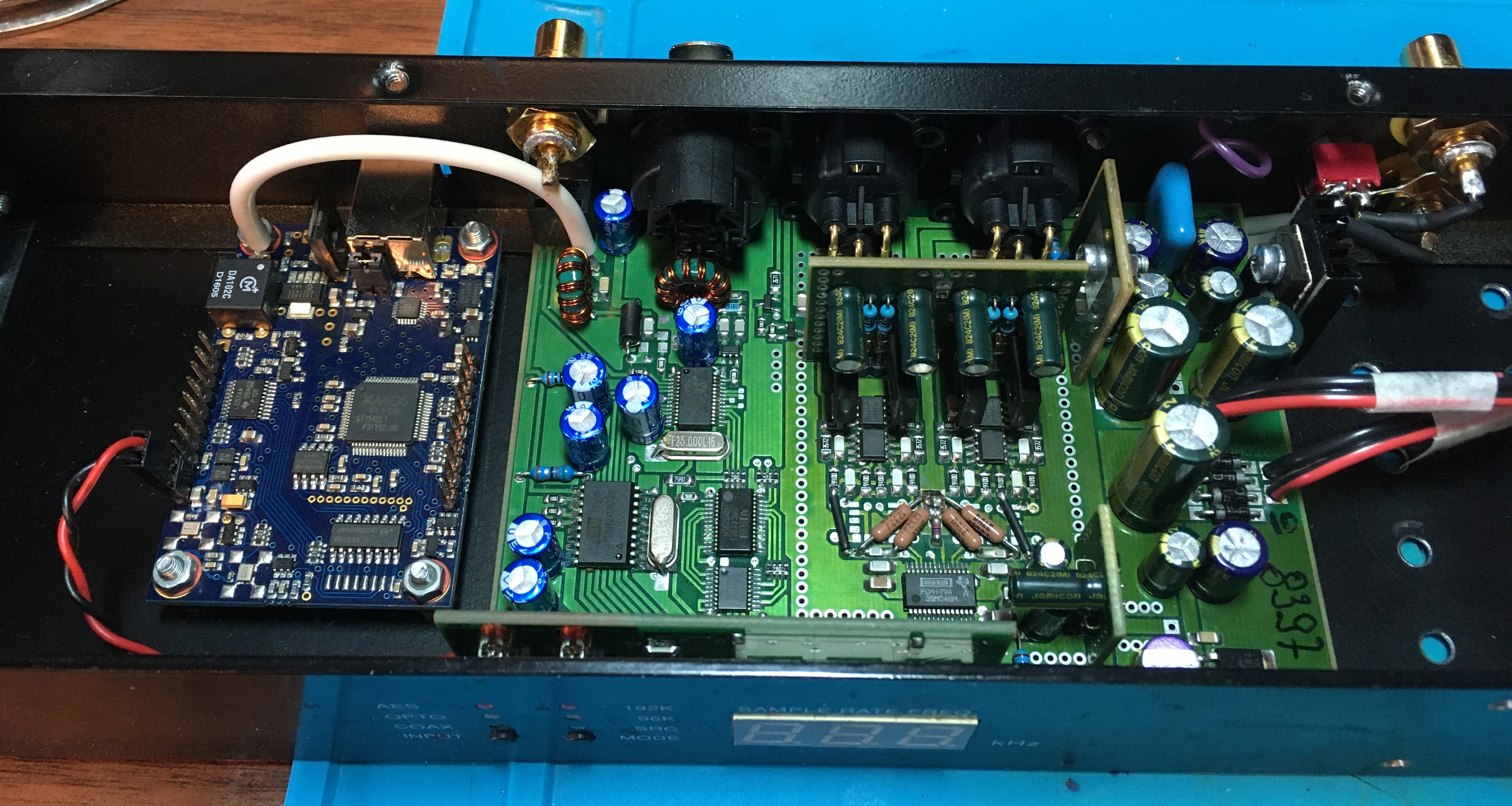

Заменил хорошими Jamicon и Teapo. На фото всё справа. А вот слева стояли номиналы, которых у меня не оказалось. Самый разгар ковида. Нихрена в магазинах нету. Из лучшего только JB. Вот теперь и посмотрим, как они, если доживем до очередных 20 тысяч. ))
-спасибо за статистику хотя в некоторых местах М просто удивляет там ни тока ни пульсаций особых нет, сейчас мы ставим
практически все samwa и мелкие ( низкие) хиттано не знаю по фото не видно они там у вас jamicon низкопрофильный или уже хиттано
стоят , я смотрю вы там jamicon лоу импеданс навтыкали ( не нравятся мне они) впрочем в данном случае не особо важно, слева
емкости можно вообще любые ставить это фильтрация 5в перед вторыми стабами 3.3в, важна только емкость 330мкф, это
фильтрация цифровой pll в приемнике , там чем больше номинал тем лучше , сейчас я ставлю 680мкф 6.3в полимерный он правда 8мм
но стояком влезает
-почти везде вместо всех низких электролитов которые там 100мкф 16в (кроме стоячей платы где мощные транзисторы) лучше просто поставить керамику 47мкф 10в х7r или х5r 1206
-кстати болгарин работает нормально? а то у народа пара штук вылетела а этот болгарский хрен от ремонта уклоняется под разными
предлогами типа рука болит , границу перекрыли ковидом , на россию болгария наложила санкции , боширов и петров взорвали склад
в чехии с оружием принадлежавшим болгарскому бизнесмену ну и т.д и т.п
-еще советую ad8397 заменить на ad6066 или ора2156, от 8397 мы отказались так как к.г у него великоват
практически все samwa и мелкие ( низкие) хиттано не знаю по фото не видно они там у вас jamicon низкопрофильный или уже хиттано
стоят , я смотрю вы там jamicon лоу импеданс навтыкали ( не нравятся мне они) впрочем в данном случае не особо важно, слева
емкости можно вообще любые ставить это фильтрация 5в перед вторыми стабами 3.3в, важна только емкость 330мкф, это
фильтрация цифровой pll в приемнике , там чем больше номинал тем лучше , сейчас я ставлю 680мкф 6.3в полимерный он правда 8мм
но стояком влезает
-почти везде вместо всех низких электролитов которые там 100мкф 16в (кроме стоячей платы где мощные транзисторы) лучше просто поставить керамику 47мкф 10в х7r или х5r 1206
-кстати болгарин работает нормально? а то у народа пара штук вылетела а этот болгарский хрен от ремонта уклоняется под разными
предлогами типа рука болит , границу перекрыли ковидом , на россию болгария наложила санкции , боширов и петров взорвали склад
в чехии с оружием принадлежавшим болгарскому бизнесмену ну и т.д и т.п
-еще советую ad8397 заменить на ad6066 или ора2156, от 8397 мы отказались так как к.г у него великоват
Последнее редактирование:
Вот такой подойдёт или это совсем шлак?
-тор как тор , только АС два по 18в , явно маловато , да и мощности 60вт тоже , отсоедините провода вашего транса от платы
и померяйте вольметром( если есть конечно АС на обмотках , и напряжение в сети при этом , заодно диаметр транса и высоту
-да резинка не помогла? кстати а из хорошего монитора в плохой транс не переставляли , это в общем не сложно
и померяйте вольметром( если есть конечно АС на обмотках , и напряжение в сети при этом , заодно диаметр транса и высоту
-да резинка не помогла? кстати а из хорошего монитора в плохой транс не переставляли , это в общем не сложно
Последнее редактирование:
-- Vachik155, если не ошибся - то П главным образом Хитано, а это вообще чёрт знает что за шарашкина лавка.
Кстати - а что за аппарат?
Кстати - а что за аппарат?
Тайваньский бренд (ещё с 80 или 90 годов), довольно неплохие и живучие конденсаторы имхо…
- это старый dac202 переделанный в новый который сейчас делаем, насчет хиттано вполне нормальная тайваньская контора резисторы
просто прекрасные , ну а емкости нам нужны были низкопрофильные только они были хотя не факт что там хиттано jamicon низкопрофильный сверху тоже похож и мы их тоже ставили , кстати на стоячей платке три мертвых jamicon 100мкф 16в ( у них полоски голубенькие и они супер микро судя по высоте) стоят, и 220мкф 16в там тоже все jamicon, вообще это все конечно от температуры т.к эта цапина греется до 60-70гр
легко , сам чип цап 75гр , вначале боковинки делали с жалюзи но потом у металюг что то сменилось и жалюзи на гнутых боковинках они теперь не делают только на плоских поверхностях
разделительных звук явно лучше чем у jamicon но хуже чем nichicon, кстати где то читал что контора работает на японскую ВПК
просто прекрасные , ну а емкости нам нужны были низкопрофильные только они были хотя не факт что там хиттано jamicon низкопрофильный сверху тоже похож и мы их тоже ставили , кстати на стоячей платке три мертвых jamicon 100мкф 16в ( у них полоски голубенькие и они супер микро судя по высоте) стоят, и 220мкф 16в там тоже все jamicon, вообще это все конечно от температуры т.к эта цапина греется до 60-70гр
легко , сам чип цап 75гр , вначале боковинки делали с жалюзи но потом у металюг что то сменилось и жалюзи на гнутых боковинках они теперь не делают только на плоских поверхностях
-105гр у них нет к сожалению только 85гр , а так норм конденсаторы я их промерял когда то давно все вполне соответствует, в качестве
разделительных звук явно лучше чем у jamicon но хуже чем nichicon, кстати где то читал что контора работает на японскую ВПК
